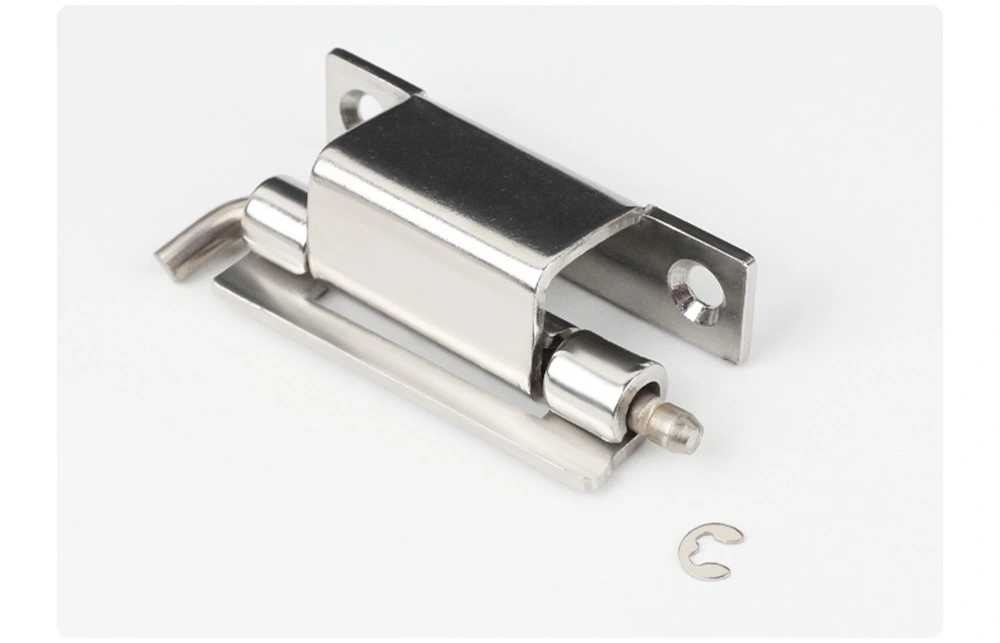

90 graders bøyd skaphengsel

For kjøpere som kjøper skjulte kabinetthengsler fra Yitai Lock, dekker 90-graders bøyd kabinetthengsel CL275-serien to åpningsvinkler på tvers av de tre modellene – 120° på CL275-1, og 90° på både CL275-2 og CL275-3. CL275-2 og CL275-3 deler samme horisontale fotavtrykk, men er forskjellige i sidemål, så valget mellom dem kommer ned til det spesifikke dørpanelet og rammegeometrien til skapet ditt. Alle tre bruker en Φ5 mm løp med en Φ4 åpen holderring for stiftholding.

Modellalternativer og dimensjoner

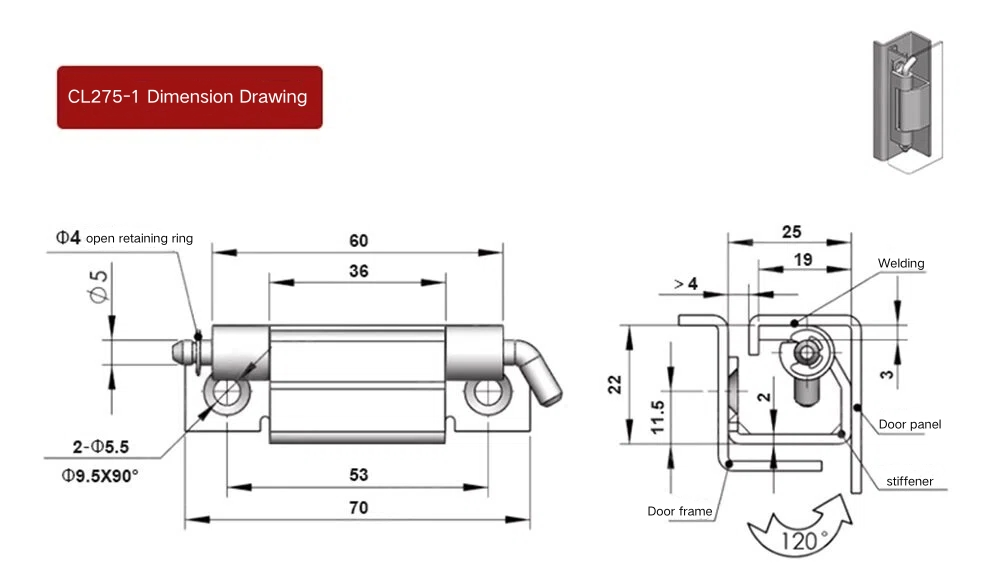

90 Degree Bend Cabinet Hinge CL275-1 er den største modellen, med en total lengde på 70 mm og en hengselkropp på 60 mm. Det indre spennet mellom monteringsvingene er 53 mm, tønnediameteren er Φ5 mm, og de to monteringshullene er Φ5,5 mm med en Φ9,5×90° forsenking. CL275-1 åpner til 120°, noe som gjør den til det rette valget der det er behov for en bredere dørsving.

CL275-2 og CL275-3 åpner begge til 90° og deler en 53 mm indre spennvidde og Φ5 mm løp, men skiller seg ut i generelle dimensjoner og hullkonfigurasjoner. CL275-2 har en total lengde på 67 mm med en 59 mm kropp og bruker to Φ5,5 mm hull sammen med to Φ10,5×90° forsenkede hull. CL275-3 har en 60 mm kropp og en total lengde på 67 mm med to Φ5,2 mm monteringshull. Sideprofilen til CL275-3 skiller seg også fra CL275-2, med en dørkarminngrepsdybde på 19,3 mm og en total sidehøyde på 20,2 mm – detaljer som betyr noe når du monterer 90-graders bøyeskaphengslet i en bestemt rammekanal.

Struktur og installasjon

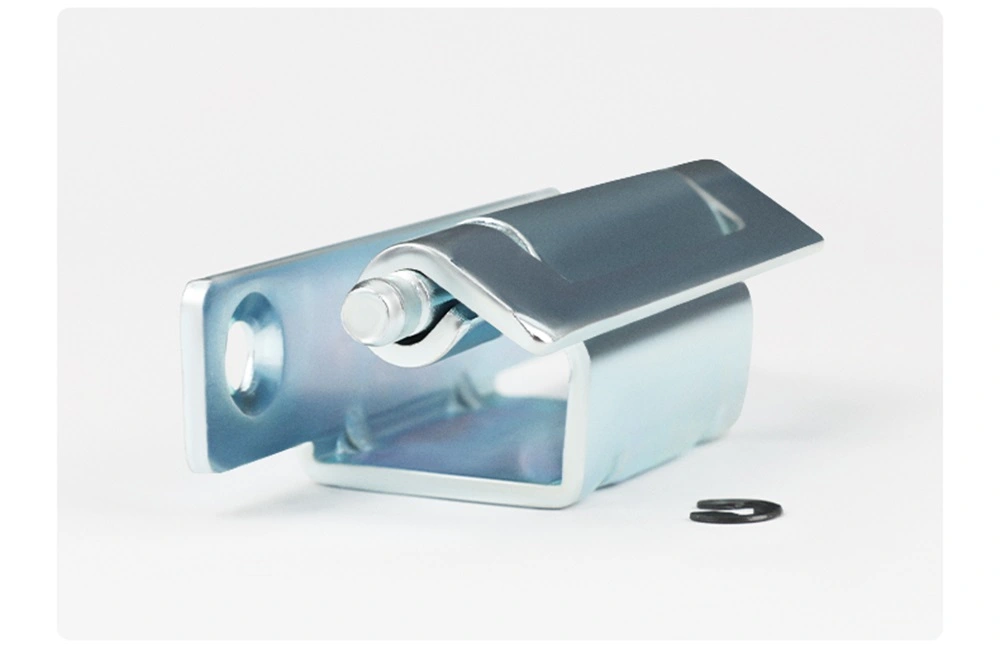

Alle tre modellene av 90-graders bøyeskaphengslet er installert ved sveising. Den bøyde vingedesignen betyr at den ene siden av hengslet sitter mot innsiden av dørkarmkanalen og den andre mot dørpanelet, med hengselsløpet innfelt i karmprofilen i stedet for på skapflaten. Denne skjulte plasseringen er det som skiller CL275 fra et standard overflatemontert hengsel.

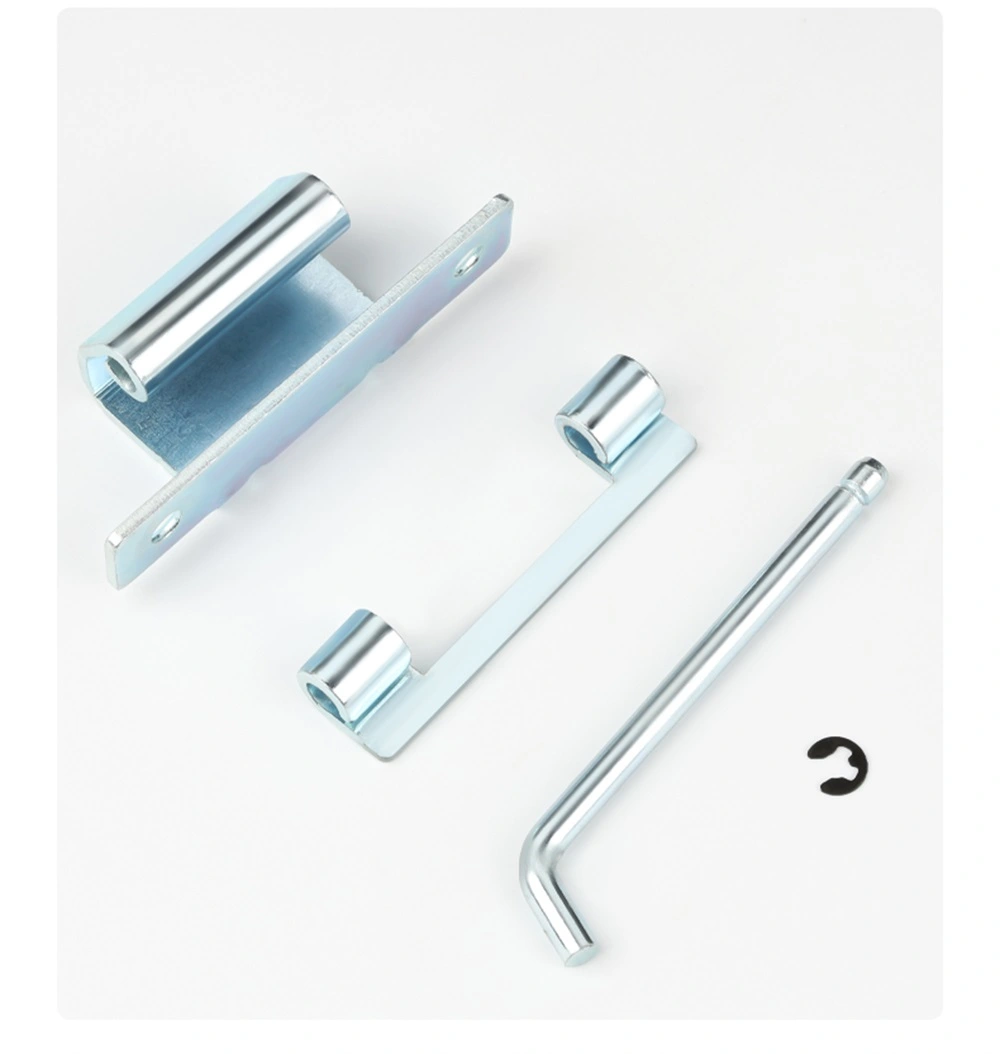

90-graders bøyningsskaphengslet bruker en Φ4 åpen holdering på alle tre modellene for å holde pinnen på plass under drift. Dørbladet kan fjernes ved å koble fra låseringen og dra i tappen – ingen verktøy kreves – noe som er nyttig for skap som trenger sporadisk dørfjerning for innvendig tilgang eller vedlikehold. Den sveisede installasjonen holder den faste vingen permanent forankret til rammen, så gjentatt dørfjerning påvirker ikke monteringen.

Materiale og overflatebehandling

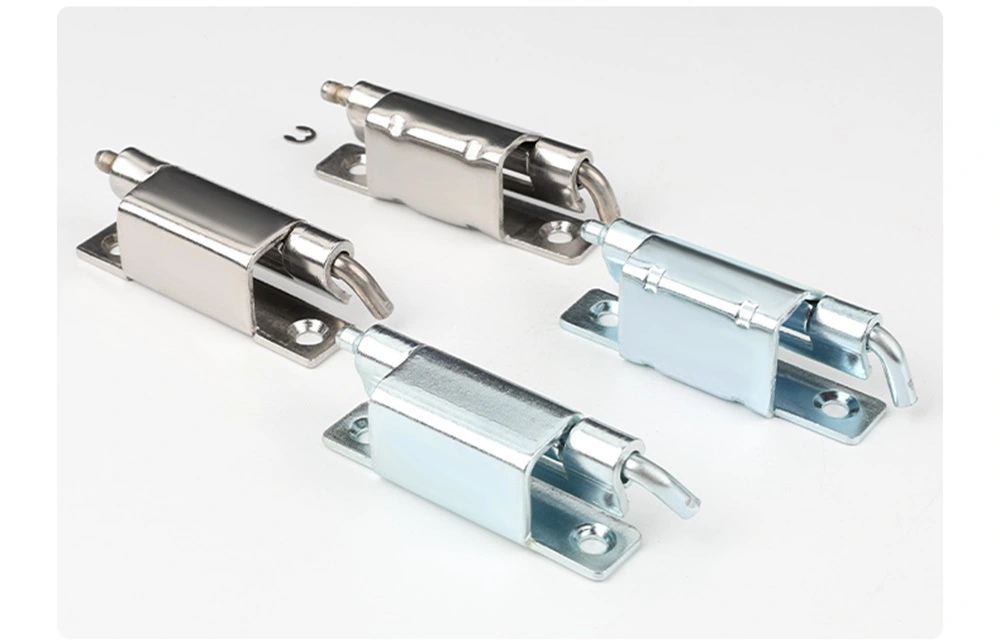

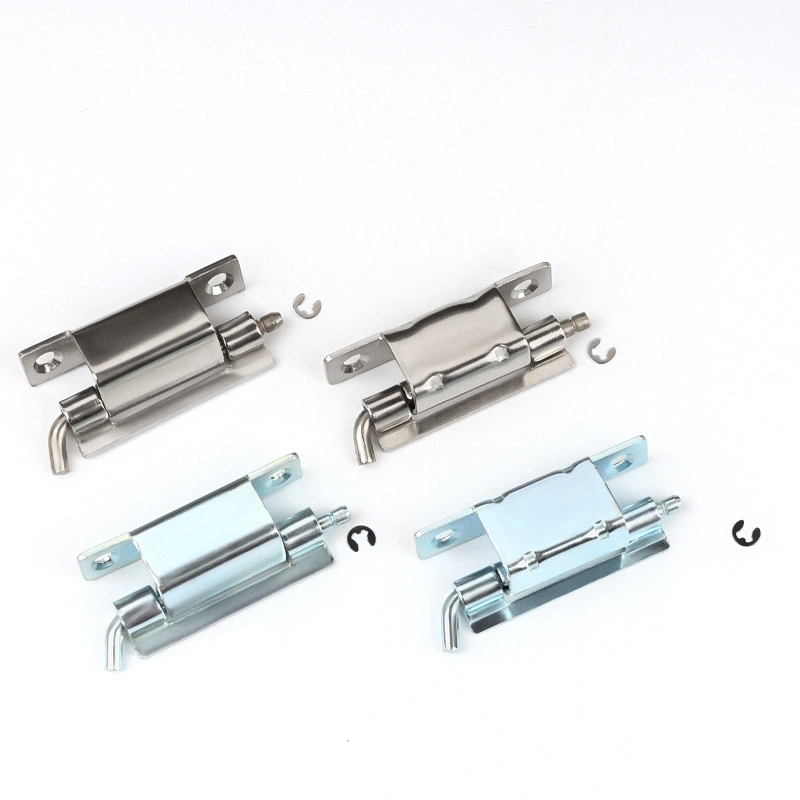

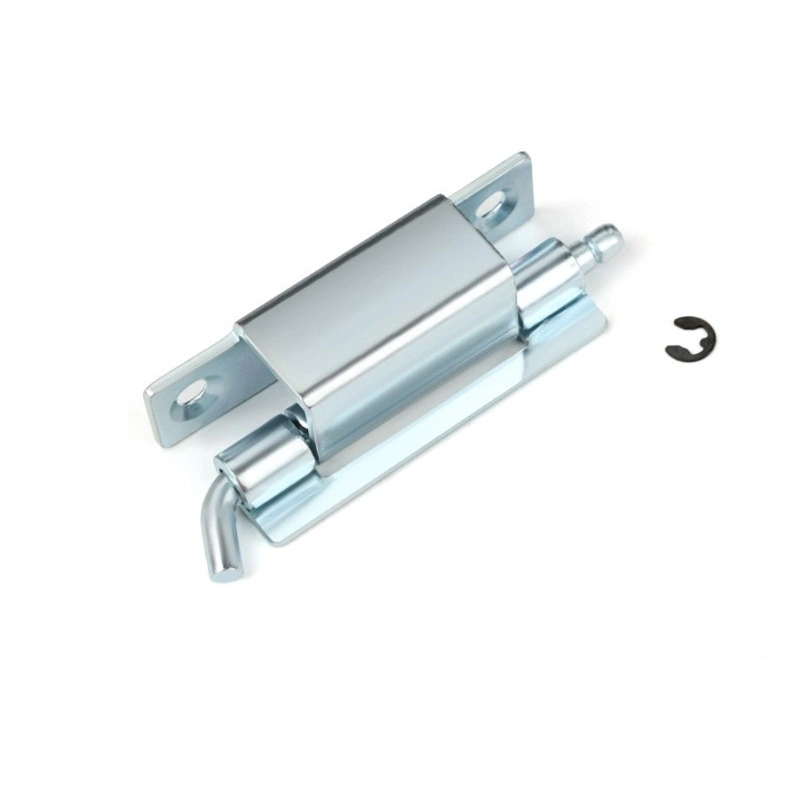

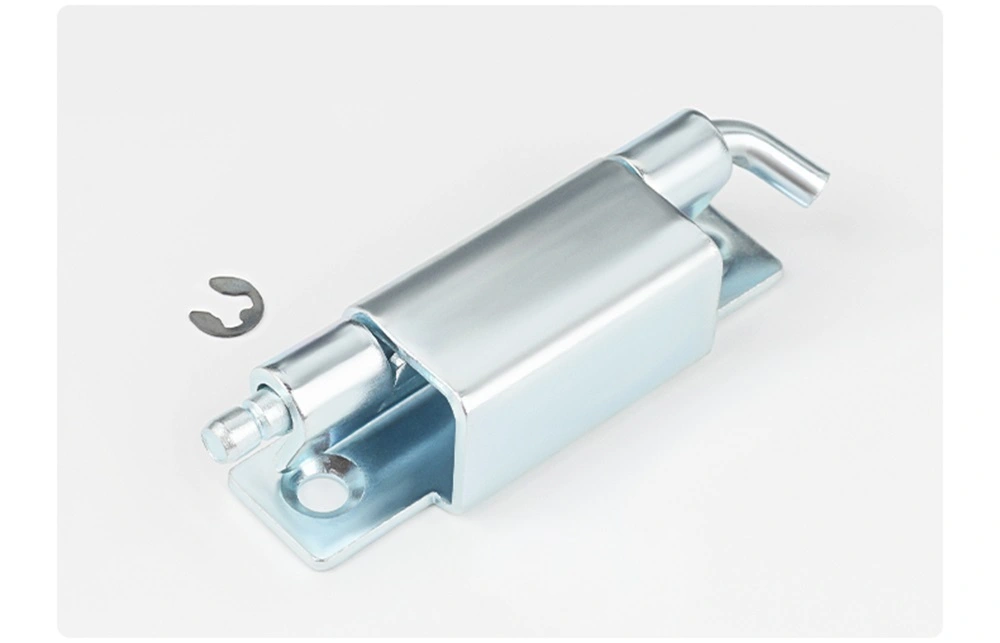

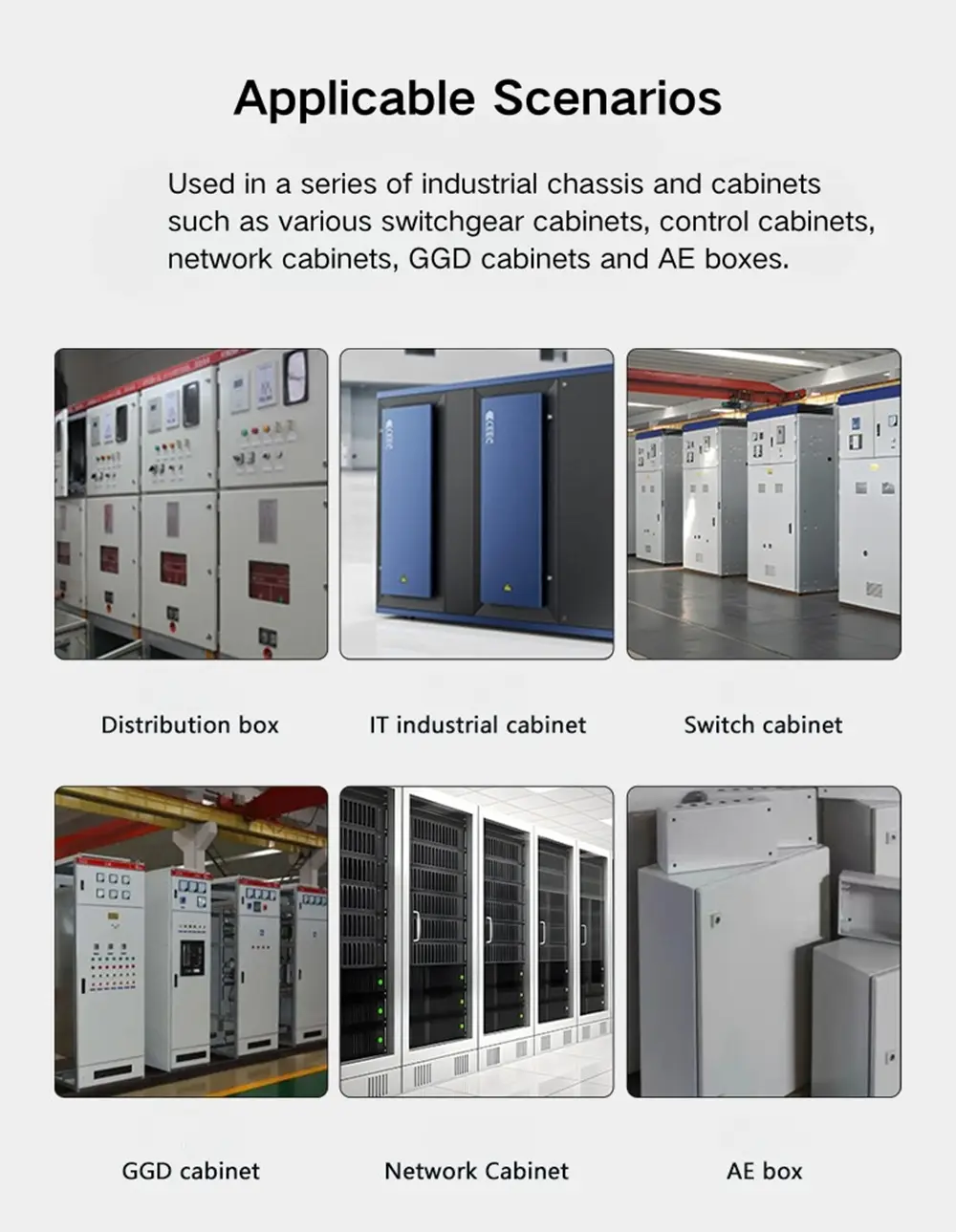

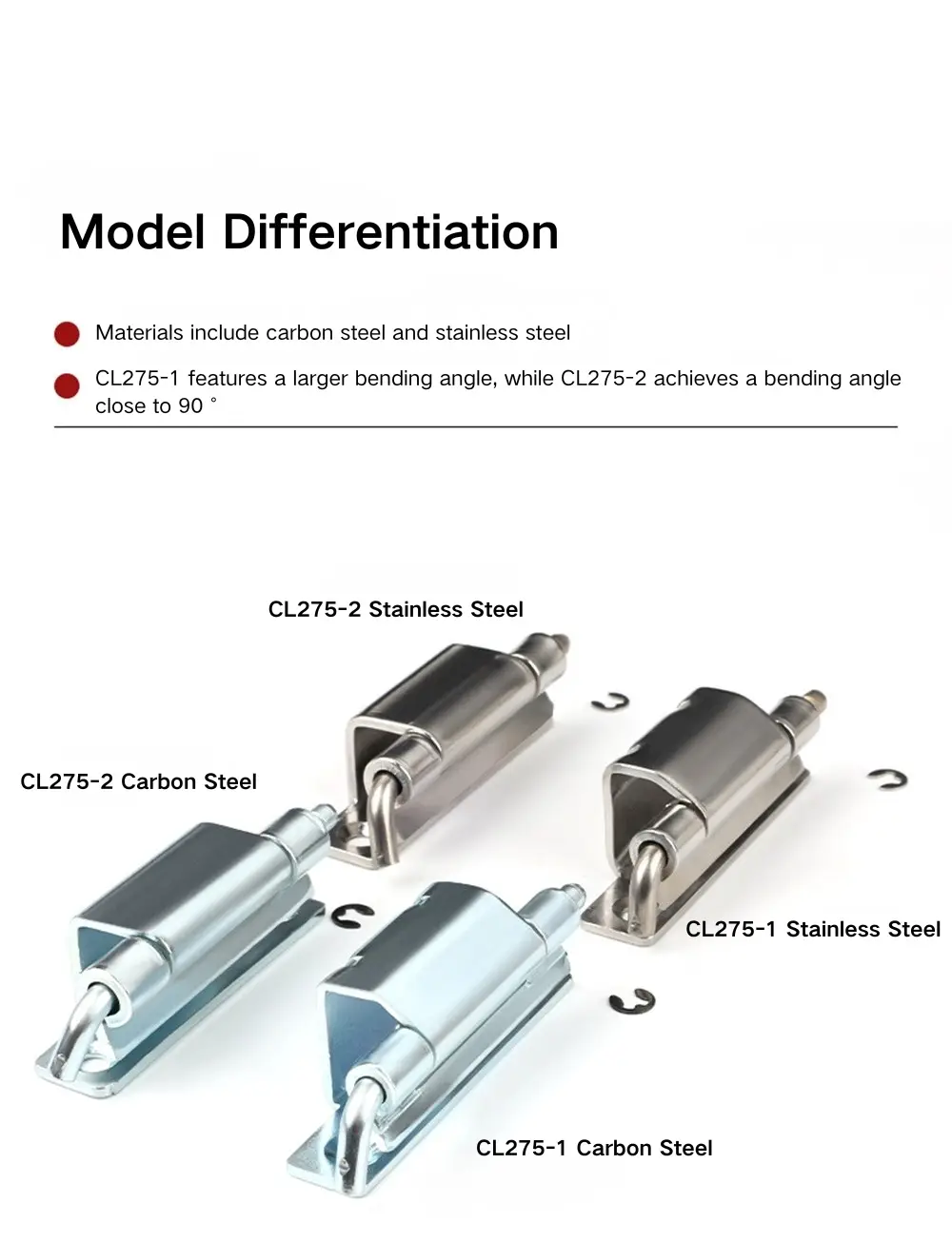

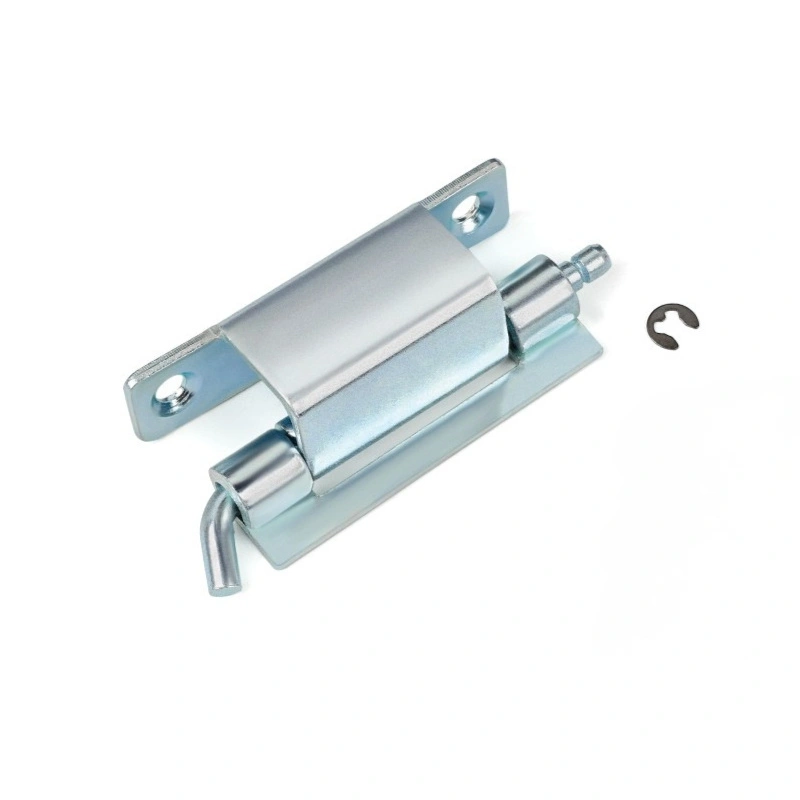

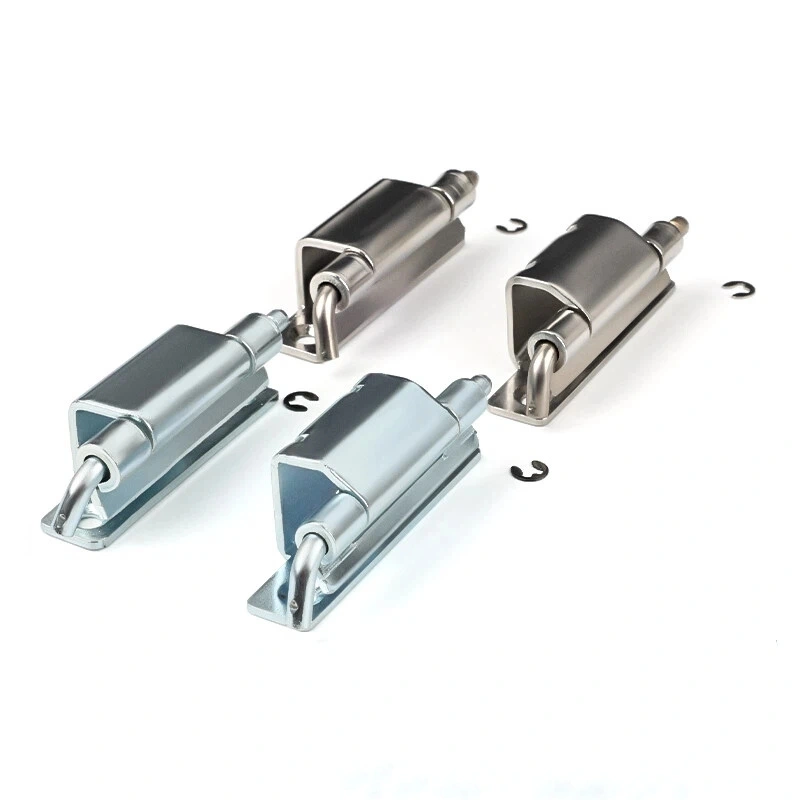

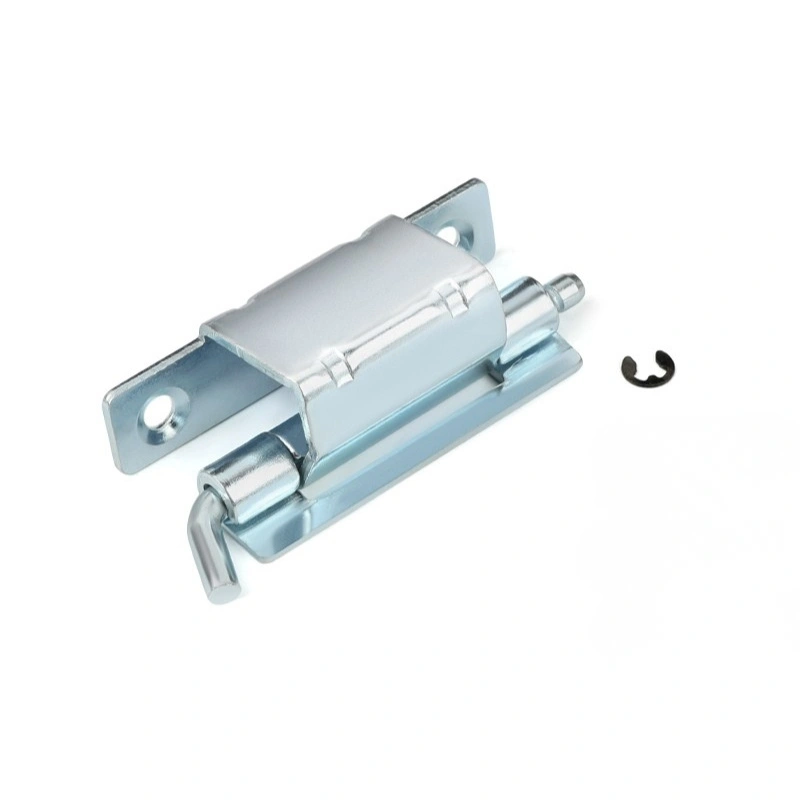

90 Degree Bend Cabinet Hinge er tilgjengelig i galvanisert karbonstål og 304 rustfritt stål. Versjonen av karbonstål har en sinkbelegg som gir tilstrekkelig korrosjonsbeskyttelse for innendørs skap i tørre eller klimakontrollerte omgivelser. Det er standardvalget for de fleste bruksområder for elektriske skap og distribusjonsbokser der installasjonen er innendørs og fuktighet ikke er en faktor.

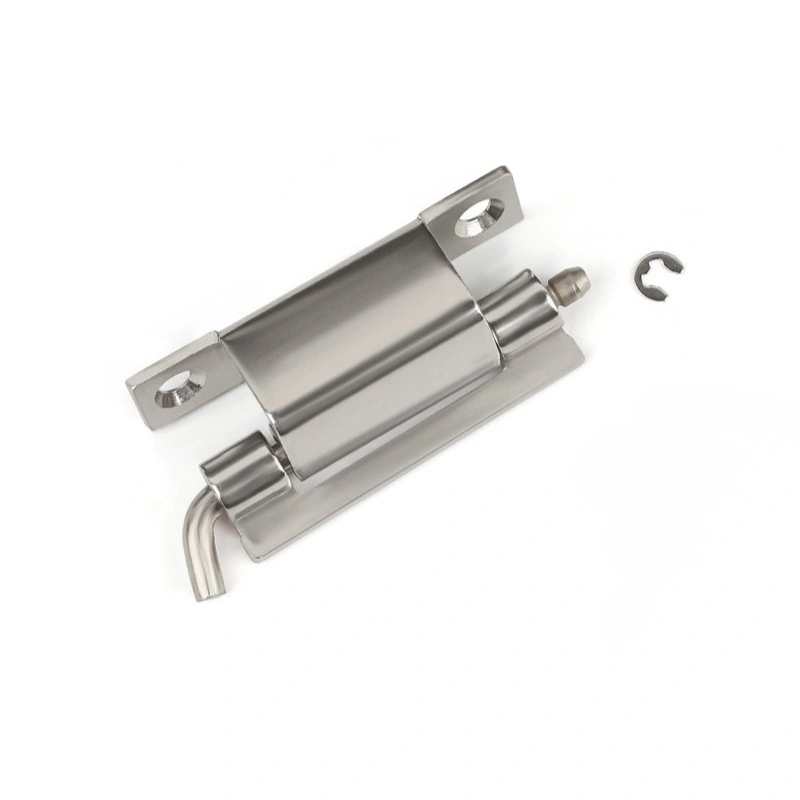

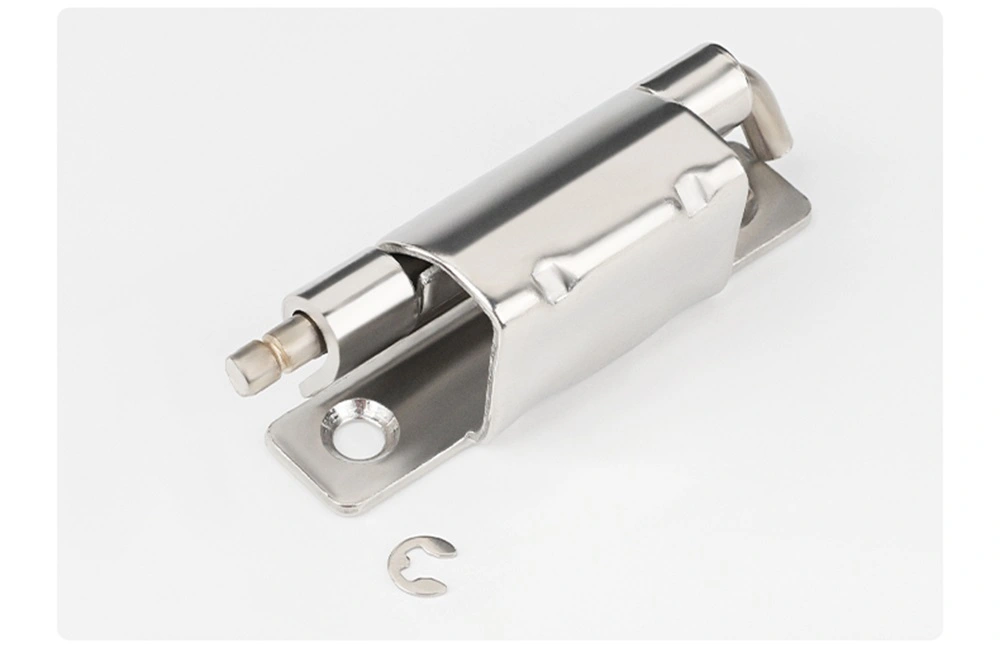

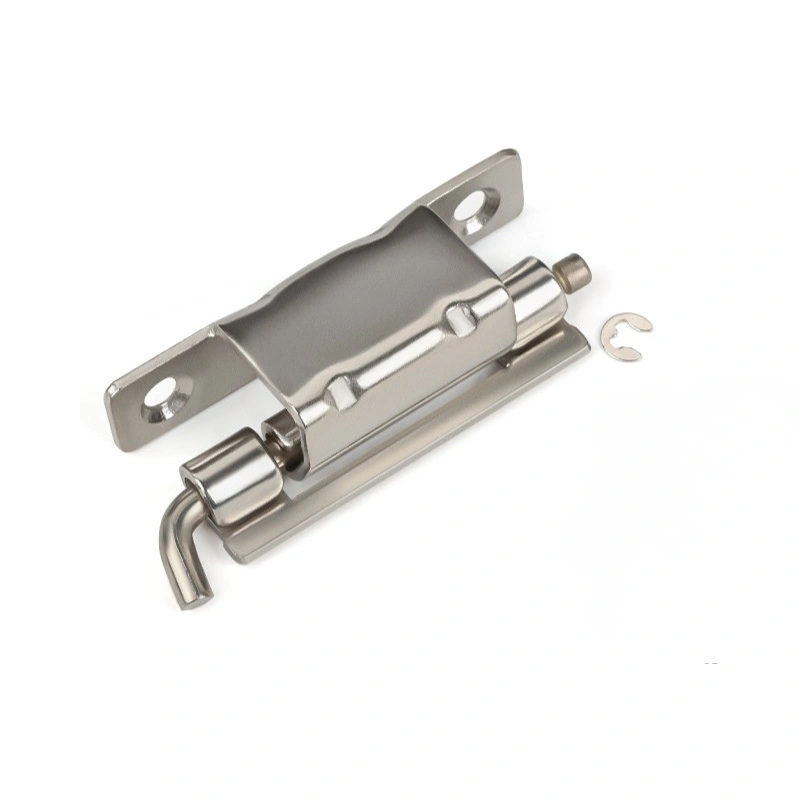

304 rustfritt stål 90 graders bøyningsskaphengsel er det bedre alternativet når kabinettet er utsatt for fuktighet, utendørsforhold eller miljøer med høy luftfuktighet. Rustfritt stål har også en tendens til å bli spesifisert når skapets utvendige finish er en vurdering, siden det holder utseendet bedre over tid enn galvanisert karbonstål under utfordrende forhold. Begge materialene er tilgjengelige på alle tre CL275-modeller.

FAQ

Q1: Hva er de tre modellene i CL275-serien og hvordan er de forskjellige?

CL275-serien inkluderer CL275-1, CL275-2 og CL275-3. CL275-1 åpner til 120° og er den største modellen med 70 mm total lengde. CL275-2 og CL275-3 åpner begge til 90° og deler de samme horisontale dimensjonene, men er forskjellige i sideprofil og monteringshullkonfigurasjon. Alle tre er sveisede hengsler med Φ5 mm løp.

Q2: Hva er åpningsvinkelen til hver modell?

CL275-1 åpner til 120°. CL275-2 og CL275-3 åpner begge til 90°. Åpningsvinkelen er festet av bøygeometrien til hengselvingene og kan ikke justeres etter installasjon.

Q3: Hvordan er CL275-hengslet installert?

Alle tre CL275-modellene er installert ved sveising. Den bøyde vingen sveises til skaprammen eller dørpanelet under fabrikasjonen. Det er ikke noe skrumonteringsalternativ i denne serien.

Q4: Hvordan holdes hengselpinnen og kan døren fjernes?

Alle CL275-modeller bruker en Φ4 åpen holdering for å holde pinnen på plass. For å fjerne døren, koble fra låseringen og trekk i tappen - ingen verktøy er nødvendig. Den sveisede basen forblir festet til karmen, slik at døren kan tas av og settes på igjen uten å påvirke hengselmonteringen.

Q5: Hvilke materialer er tilgjengelige?

CL275 bend skaphengsel kommer i galvanisert karbonstål og 304 rustfritt stål. Karbonstål passer innendørs, tørre kabinetter; rustfritt stål er det bedre valget for utendørs installasjoner eller miljøer med regelmessig fukteksponering.

Q6: Hva er forskjellen mellom CL275-2 og CL275-3?

Begge modellene deler samme horisontale dimensjoner og 90° åpningsvinkel, men deres sideprofiler er forskjellige. CL275-3 har en dørkarminngrepsdybde på 19,3 mm og en sidehøyde på 20,2 mm, mens CL275-2 har forskjellig sideavstand tilpasset en annen karmkanalgeometri. Velg basert på din spesifikke dørkarm og paneldimensjoner.
