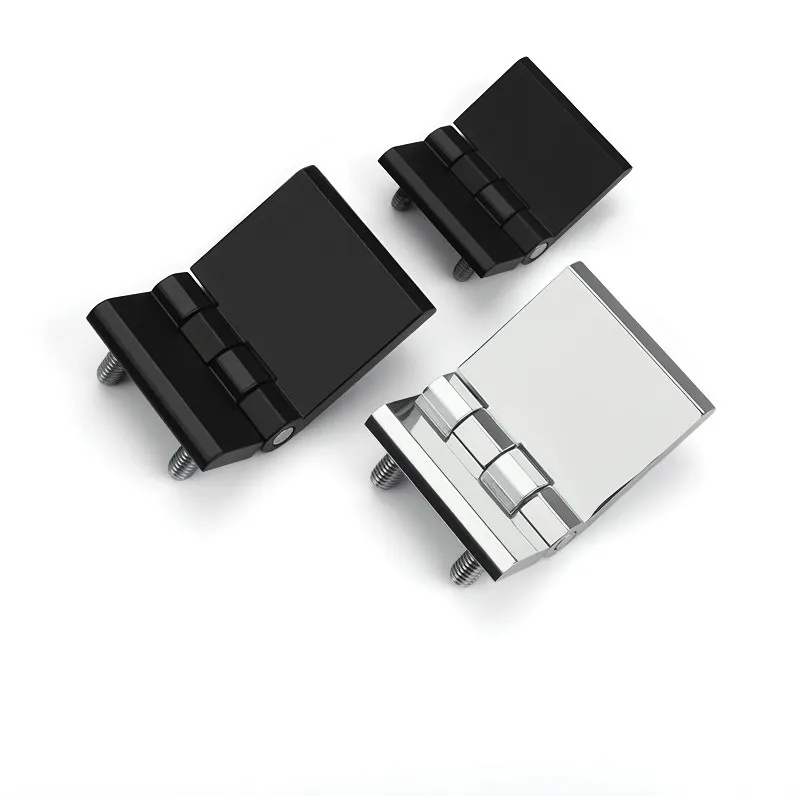

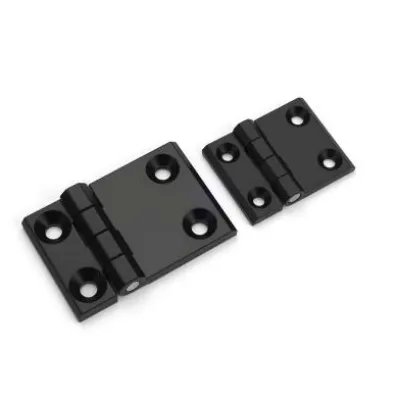

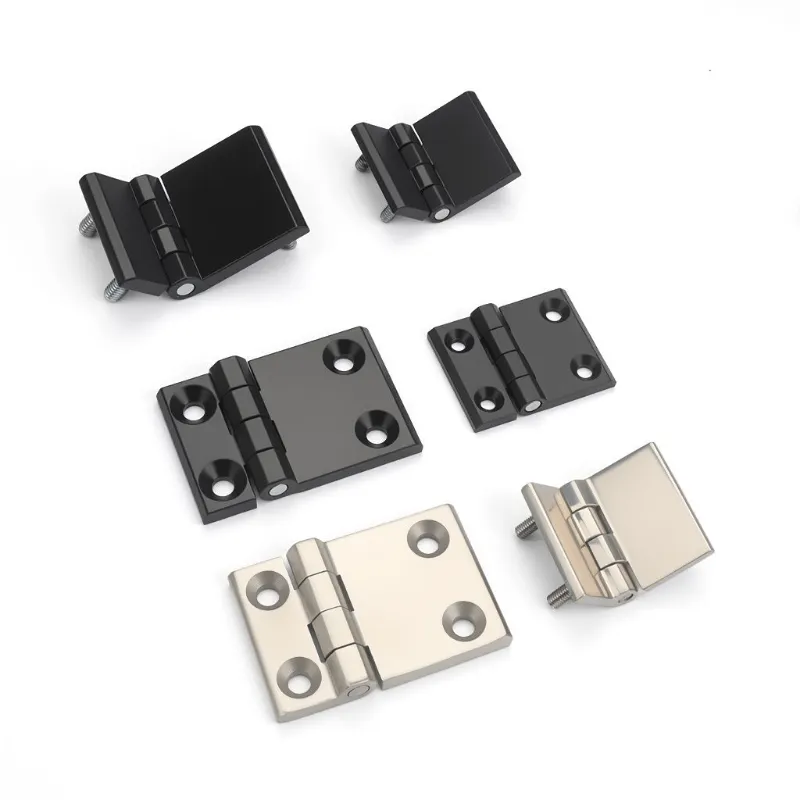

Asymmetrisk offset hengsel - hva det er og hvor det utgjør en forskjell

De fleste hengslene er symmetriske - de to bladene er like store og dreietappen sitter i midten av gapet mellom dør og karm. Anasymmetrisk offset hengselbryter det mønsteret bevisst, og forstå hvorfor avslører mye om de spesifikke problemene det er designet for å løse.Yitailockleverer asymmetriske offset-hengsler til elektriske skap og industriskap der standard hengselgeometri rett og slett ikke fungerer.

Hva gjør det annerledes?

I et standardhengsel sitter dreiepunktet rett ved dørkanten. Dette betyr at døren svinger i en bue som fører kanten tilbake inn i skapåpningen når den åpnes - noe som begrenser hvor bredt døren kan svinge før kanten griper tak i karmen eller innvendige komponenter.

Anasymmetrisk offset hengselflytter dreiepunktet bort fra dørkanten ved å bygge en forskyvning i ett eller begge bladene. Resultatet er at døren svinger i en bredere bue, noe som gjør karmen mer ren og tillater en større åpningsvinkel uten at kanten legger seg til. For skap med tykke rammer, innvendige komponenter nær dørkanten, eller installasjonsrom der døren må åpnes forbi 90 grader uten hindring, løser denne geometrien et problem som et standardhengsel ikke kan.

Hvor brukes det?

Deasymmetrisk offset hengselvises oftest på:

· Kapslinger med tykke eller forsterkede dørkarmer - der en standard hengseldreining vil føre til at dørkanten stikker inn på karmen ved bredere åpningsvinkler

· Fordelingsskap med innvendige komponenter nær døren - der døren må rydde innvendige ledninger eller komponenter rent når den er helt åpen

· Skap som krever brede åpningsvinkler – spesielt der vedlikeholdstilgang krever at døren svinger forbi 90 grader uten hindringer

· Egendefinerte skapkonstruksjoner - der dør- og karmgeometrien ikke passer til standard hengselproporsjoner og et forskjøvet blad er nødvendig for å få geometrien til å fungere

Materiale og spesifikasjoner

Rustfritt stål og sinklegering er standardmaterialealternativene, med samme logikk som gjelder for de fleste skaphengsler - rustfritt stål for utendørs eller høy luftfuktighet miljøer, sinklegering for standard innendørs skap. Forskyvningsdimensjonen er nøkkelspesifikasjonen for å bekrefte: hvor langt pivoten må flyttes fra dørkanten avhenger av karmtykkelsen og klaringen som kreves ved full åpning. Å få den målingen rett før bestilling sparer justeringsarbeid under installasjonen.

Når standard vil ikke gjøre det?

De fleste skapdører fungerer fint med standard hengsel. Det asymmetriske forskyvningshengslet eksisterer for situasjoner der de ikke gjør det - der geometrien til døren, rammen eller installasjonsplassen skaper et problem som bare en forskjøvet pivot kan løse rent. For disse applikasjonene er det det rette verktøyet for jobben.
