Hvordan velger du riktig ventilasjonsfilter for et elektrisk skap eller industrikabinett?

Varme er en av de mer enkle måtene å forkorte levetiden til elektriske komponenter inne i et skap. ENventilasjonsfiltersett som passer riktig, filtrerer effektivt og passer til installasjonsmiljøet, går langt for å holde ting i gang uten problemer. Yitailock produserer et komplett utvalg av skapventilasjonsvinduer i ABS-plast i flere størrelser og konfigurasjoner - her er hva du bør vite før du velger en.

XT-serien — filtrert ventilasjon for elektriske skap

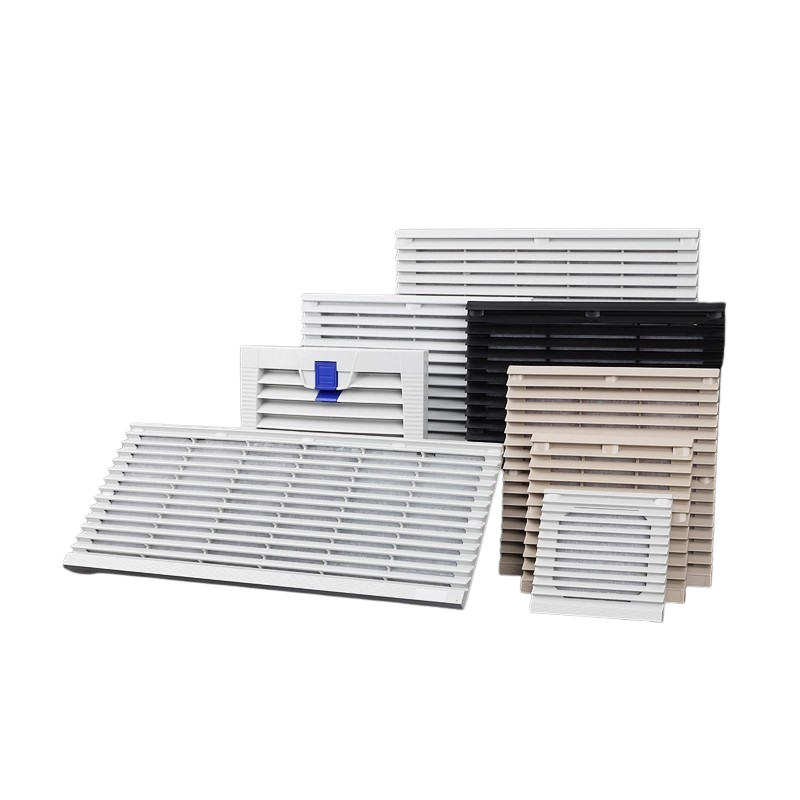

XT-serien dekker firkantetventilasjonsfiltersett fra XT801 til XT807, hver med et lameller ABS-gitter på utsiden og en G3 polymer filterpute på innsiden. Filterputen fanger opp støv og rusk før den når komponentene inne i kabinettet, som er den viktigste forskjellen mellom dette og et vanlig ventilasjonsgitter.

Størrelsene går fra den kompakte XT801 (107×107 mm ekstern, 81×81 mm utskjæring) opp til XT806 (322×322 mm ekstern, 280×280 mm utskjæring) og den rektangulære XT807 (420×180 mm ekstern, 389×149 mm utskjæring). De mest spesifiserte størrelsene pleier å være mellomklassen XT803 til XT805, som passer til standard panelutskjæringer som finnes på de fleste distribusjonsskap og kontrollskap.

Fargene er RAL 7035 (lys grå - standarden for de fleste industrielle skap), RAL 7032 (en varmere smågrå) og svart for spesifikke installasjoner.

Normal type vs. høy stil

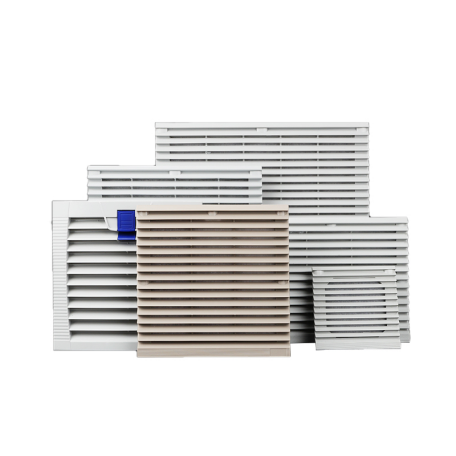

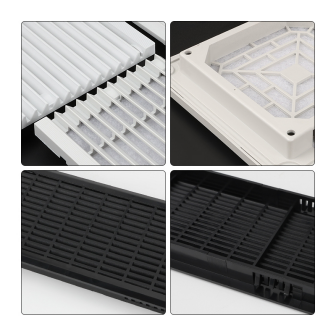

To profilhøyder er tilgjengelige for XT804- og XT805-modellene. Den normale typen sitter nærmere paneloverflaten og passer til standard installasjoner hvor skapets veggtykkelse er innenfor det typiske området. Den høye stilen har en dypere kropp, som rommer tykkere panelvegger eller installasjoner der det er behov for ekstra klaring mellom gitteret og viften bak. Bilde to og tre viser den innvendige utformingen av hver - den normale typen bruker M4-skruemontering på ett enkelt punkt, mens den høye stilen bruker to M4-festepunkter for en sikrere passform på dypere paneler.

Alternativer for klebende pakninger

De fleste XT-modeller er tilgjengelige med eller uten en selvklebende dot-pakning – den svarte tetningslisten som løper rundt omkretsen av filterrammen. For kapslinger som trenger en grad av støvtetting rundt selve ventilasjonsvinduet, er pakningsversjonen verdt å spesifisere. Den presser mot paneloverflaten når gitteret er montert, og reduserer gapet mellom rammen og utskjæringskanten. For standard innendørsskap der inntrengningsbeskyttelse rundt gitteret ikke er et problem, er den ikke-klebende versjonen det enklere og mer kostnadseffektive valget.

Noen XT804- og XT805-modeller er også tilgjengelige med trykknappfeste i stedet for skruer, noe som øker hastigheten på fjerning og utskifting av filter under vedlikehold.

Vanlige ventilasjonsgitter

For applikasjoner der filtrering ikke er nødvendig – kun passiv luftstrøm – er vanlige ventilasjonsgitter tilgjengelig i tre størrelser: 78×200 mm, 78×456 mm og 80×461 mm. Disse har ingen filterpute inni, noe som gjør dem egnet for kabinetter der støvinntrengning ikke er et problem, men luftstrømmen fortsatt må styres over panelet.

Å velge den rette

Størrelse er den første avgjørelsen – match de ytre målene til den tilgjengelige panelplassen og bekreft utskjæringsstørrelsen før du bestiller. Etter det kommer valget mellom filtrert XT-serie og vanlig grill ned på om det er behov for støvbeskyttelse. Innenfor XT-serien er den selvklebende pakningen verdt å legge til for enhver installasjon der skapventilasjonsvinduet må sitte i flukt og tette mot panelet. Normal vs. høy stil følger av paneltykkelsen og kravene til vifteklaring.
