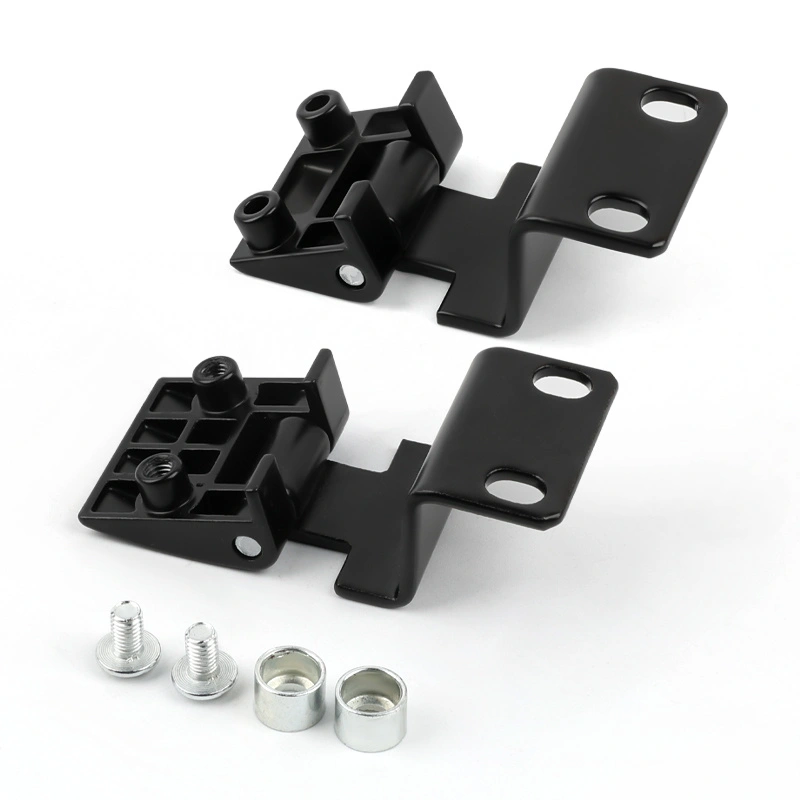

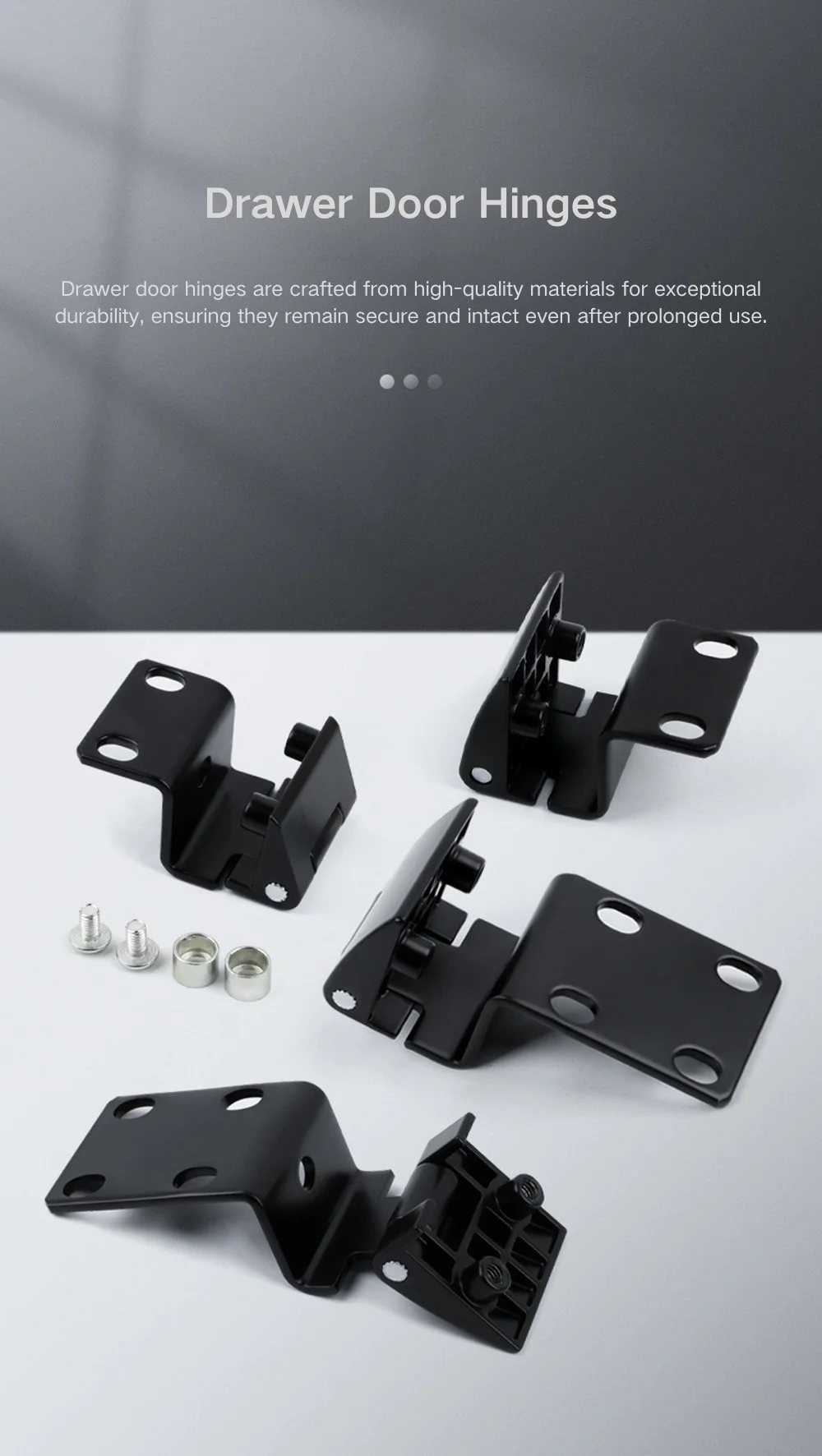

Elskapdører Side-Mount Bend Hengsel

For de engrosinnkjøpte skapdørhengslene fra Yitai Lock for bygging av strømskap eller skuffeskap, gir Power Cabinet Doors Side-Mount Bend Hinge-serien mye fleksibilitet - seksten varianter totalt, som dekker forskjellige karmdybder, dørpaneltykkelser og monteringsplatekonfigurasjoner på tvers av CL9300, CL9303, CL9303, CL 9303, CL 9303, CL 9303, CL serie. De fremre monteringsplatene på de fleste modellene deler et konsekvent 36 × 17,7 mm eller 25 × 17,7 mm fotavtrykk med spor eller runde hullsfester, noe som gjør det enkelt å velge riktig modell basert på karmprofilen din uten å måtte redesigne dørpanellayouten.

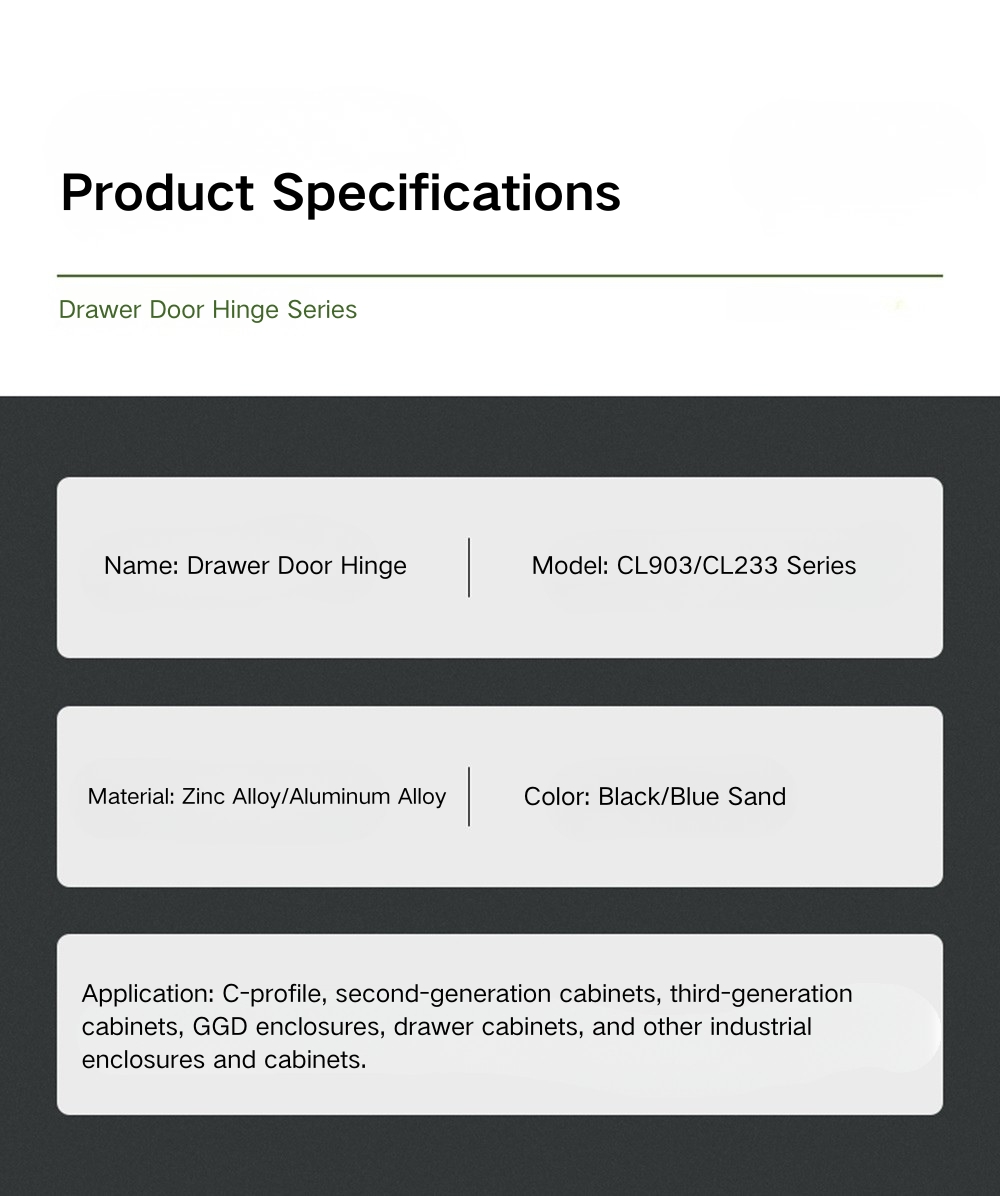

Produktmodell	Sidemontert Skaphengsel
Overflatebehandling	Sinklegering
Valgfrie materialer	Svart/blå sand
Bruk	Passer til ulike typer koblingsskap, kontrollbokser m.m

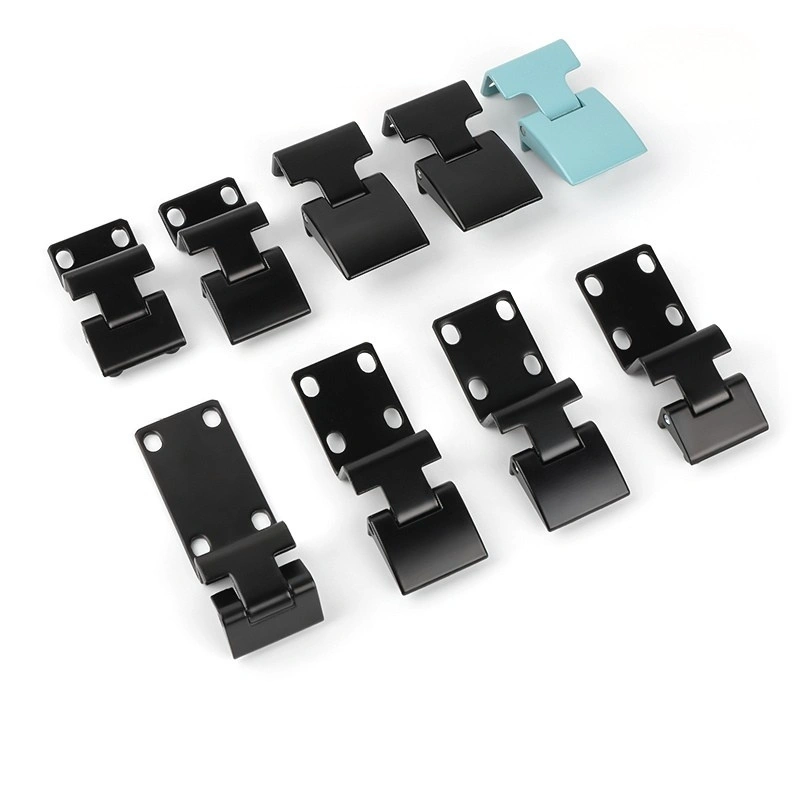

Modellutvalg og serieoversikt

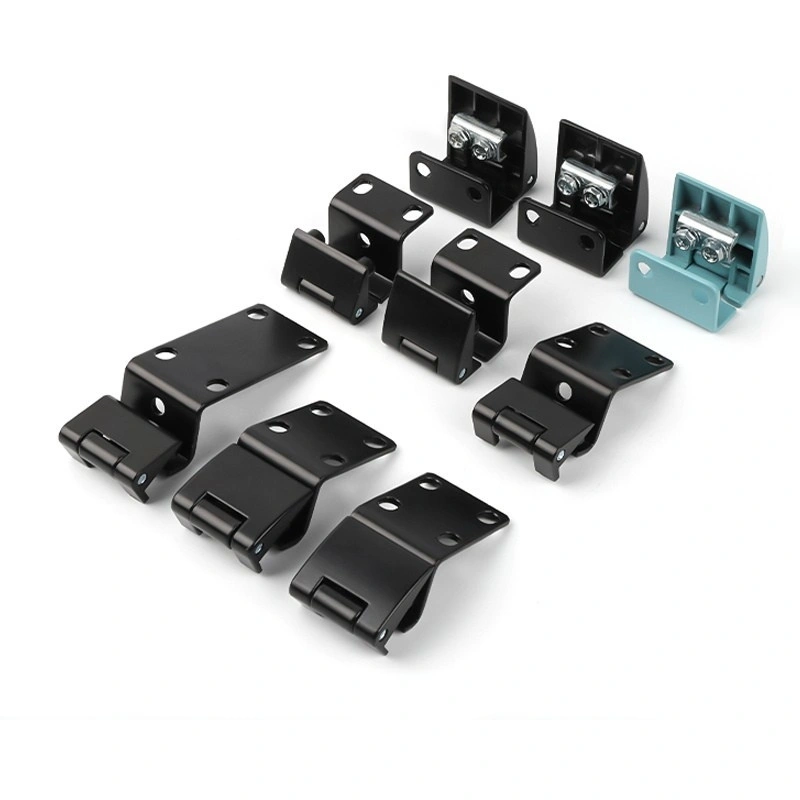

Elskapdørene til sidemonterte bøyehengsler er organisert i fire serier. CL803-serien dekker tre modeller – CL803A-25, CL803B-20, CL803B-25 og CL803D-25 – alle i sort sinklegering, med frontplatebredder på enten 36 mm eller 39 mm avhengig av modell. CL803A-25 bruker en frontplate med to skruer på 39 × 20 mm med 12 mm hullavstand; CL803B- og CL803D-modellene bruker en 36 × 25 mm plate med sporfeste.

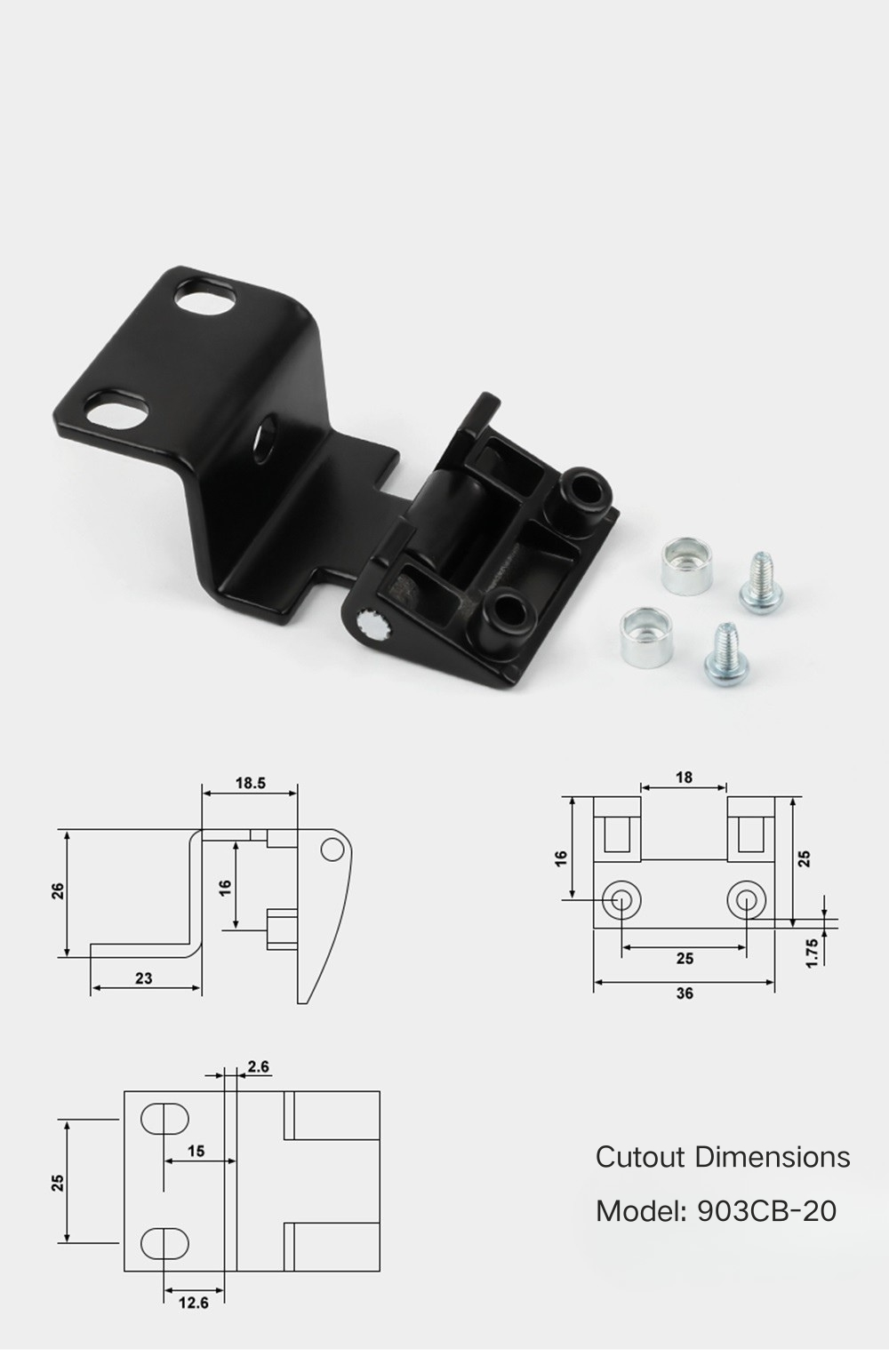

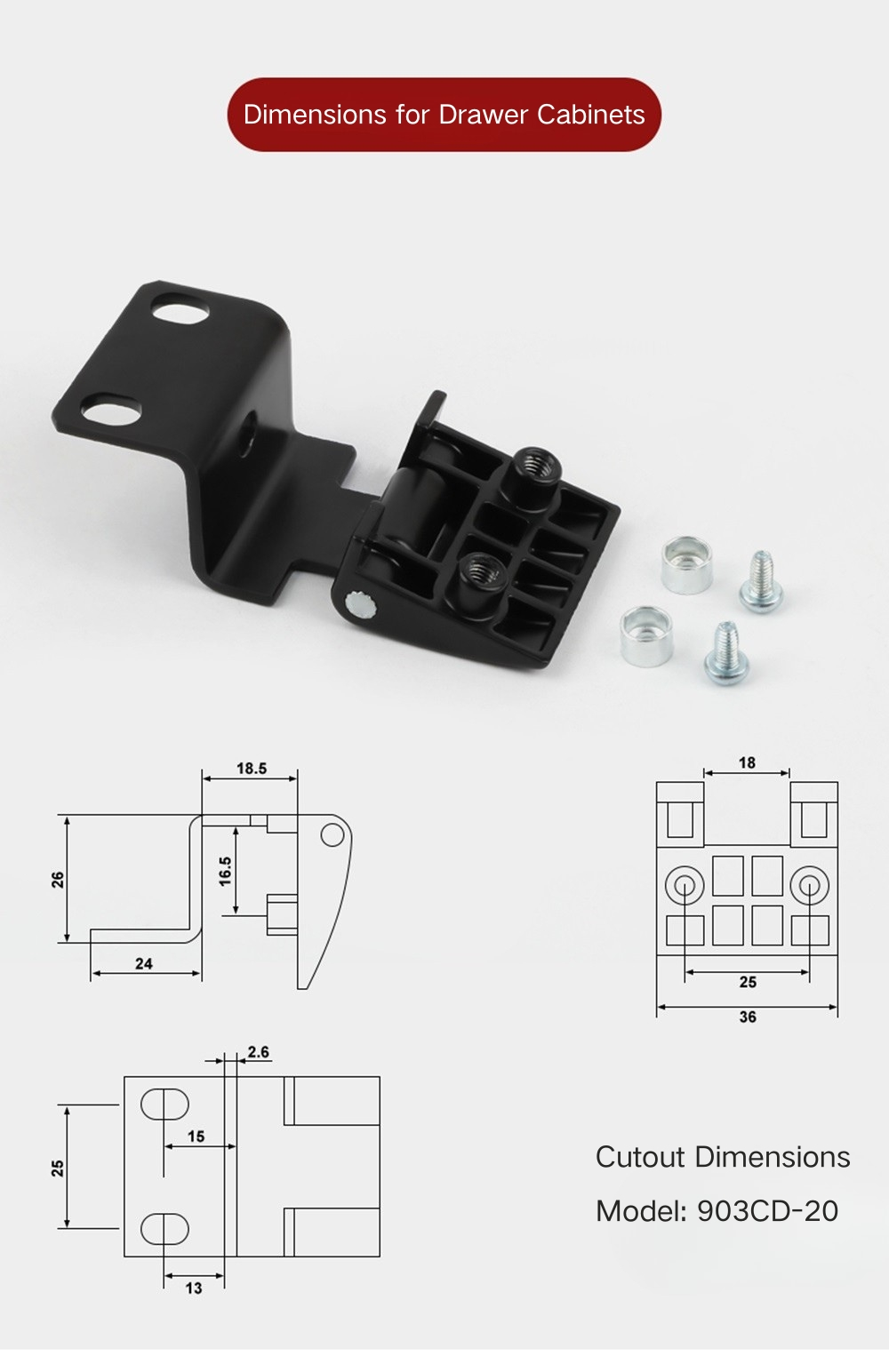

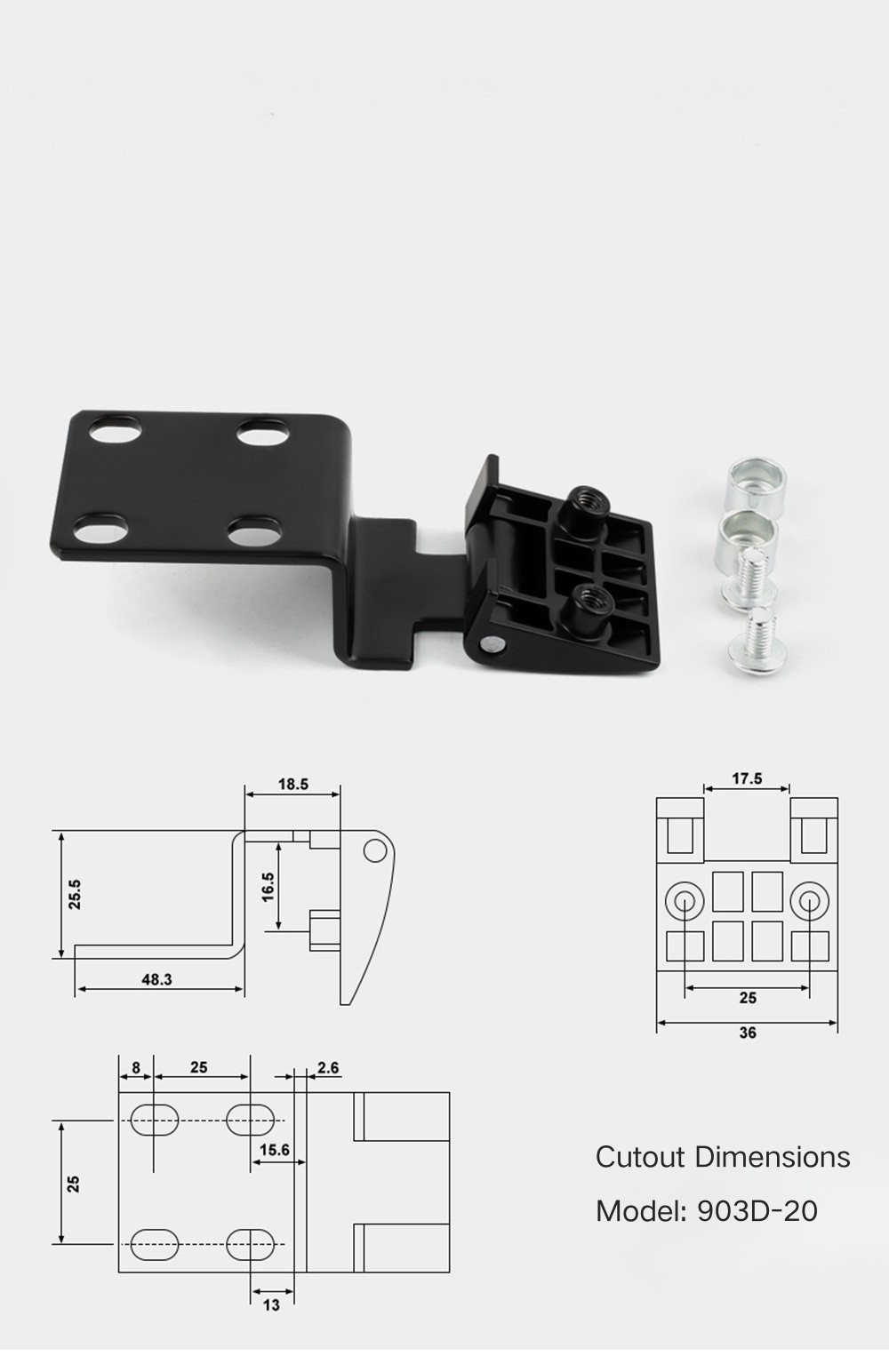

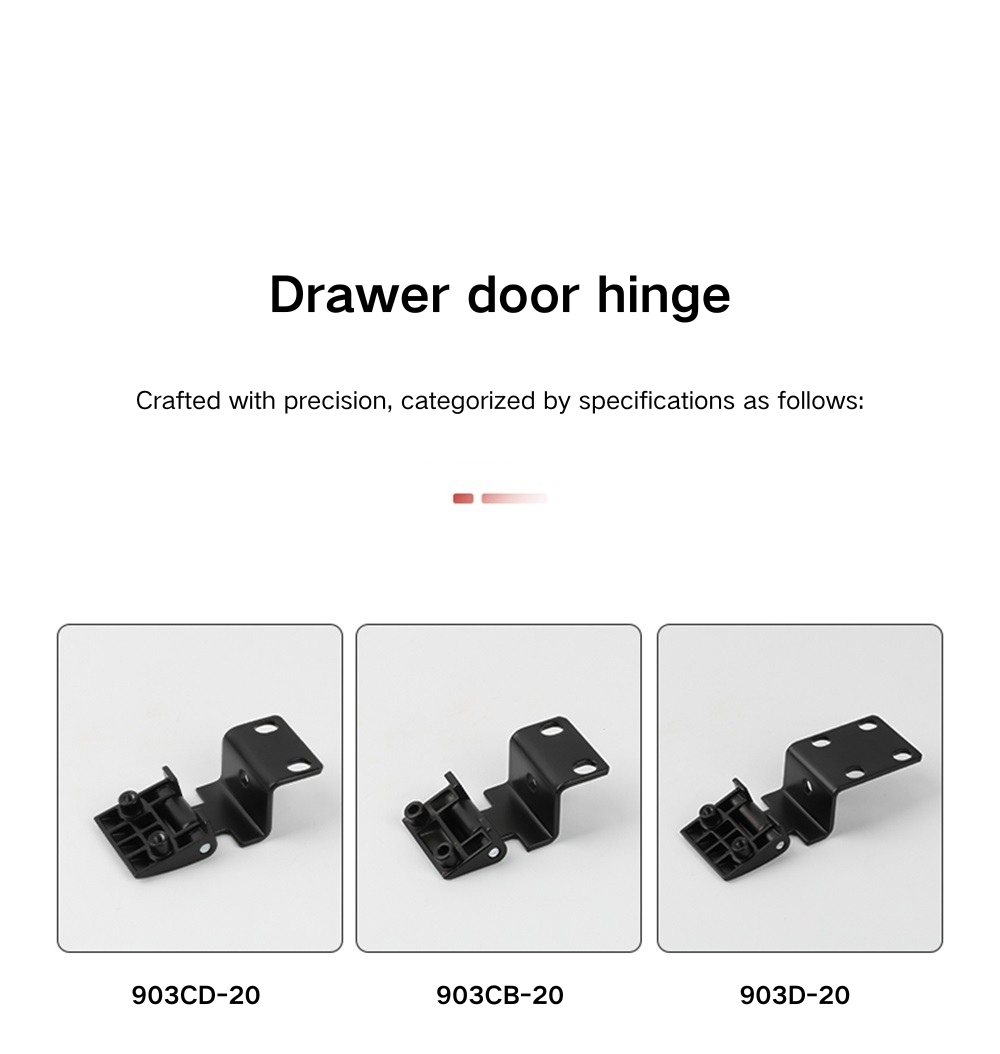

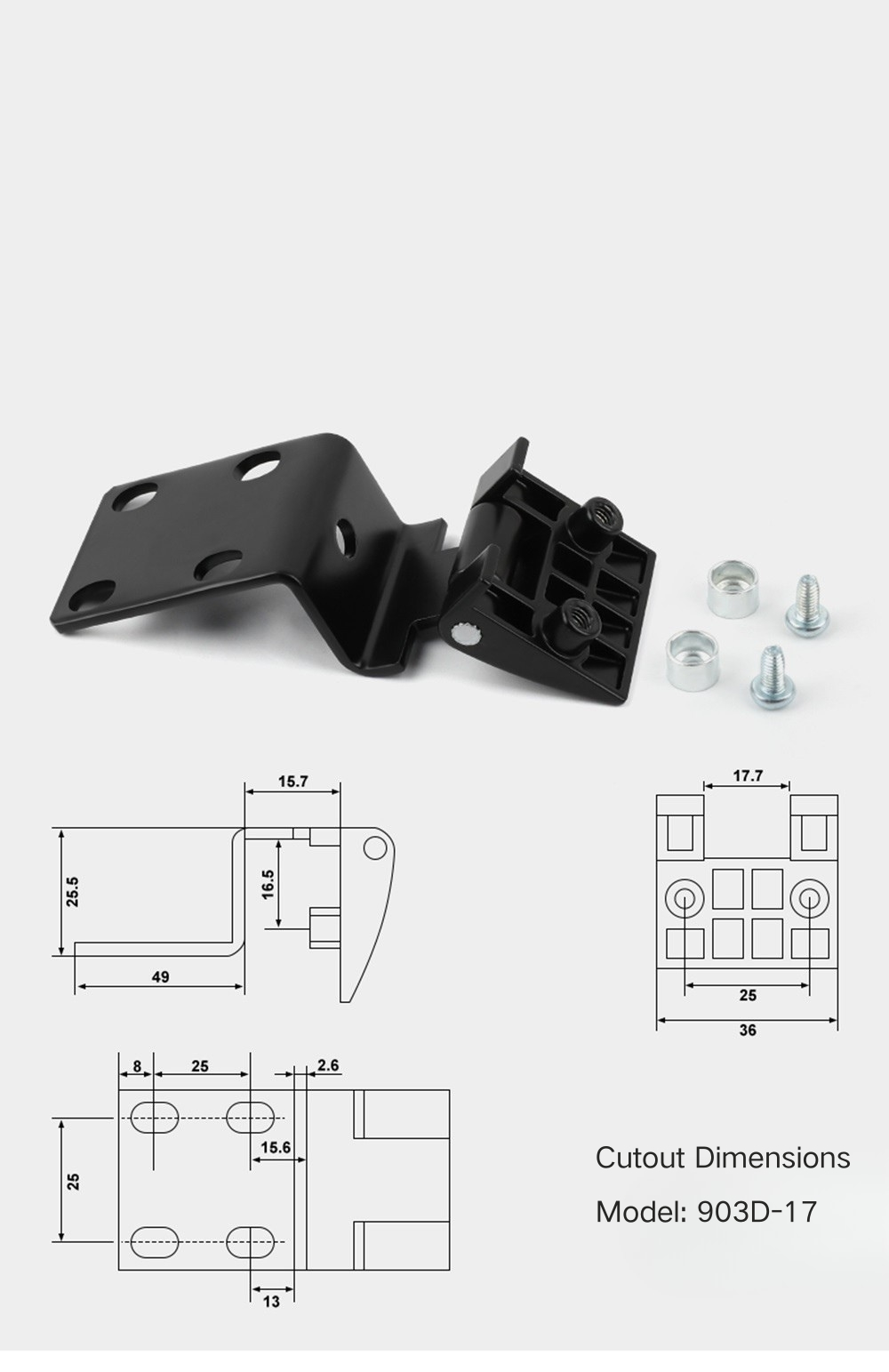

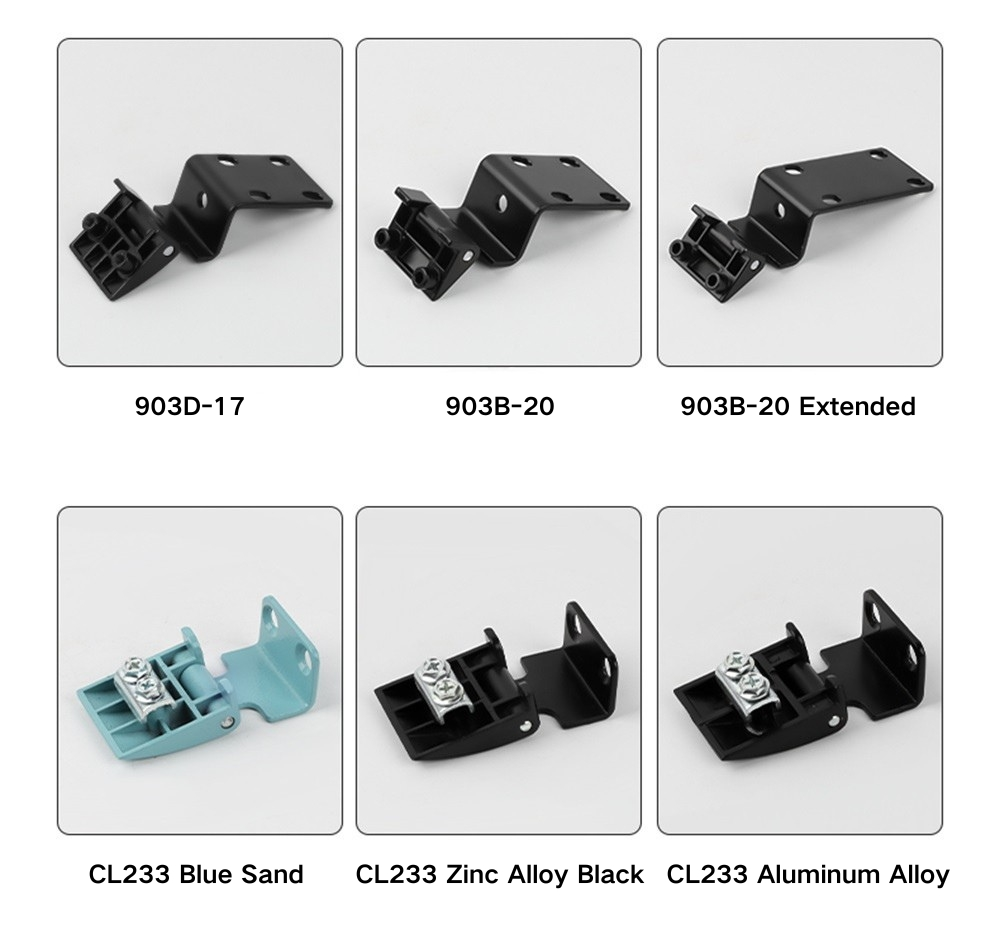

CL901-serien inkluderer CL901B-17, CL901B-20 og CL901D-17, alle med en 36 × 17,5 mm frontplate og konsekvent 8 mm + 2,5 mm hullforskyvning. CL903-serien er den største gruppen i hengselserien, med syv modeller inkludert CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17 og CL903D-20 – som dekker både standard og utvidet ramme. CL233 avrunder utvalget i svart sinklegering, sandblå sinklegering og aluminiumslegering, med en 39 × 20 mm frontplate og 12 mm hullavstand tilsvarende CL803A-25.

Dimensjoner etter serie

CL803-serien med sidemontert bøyehengsel spenner over en total bredde på 18,5 mm til 23,5 mm og en høyde på 26 mm til 28,5 mm på tvers av modellene. CL803A-25 er 23 mm bred og 26 mm høy med en indre dybde på 22,5 mm; CL803B-20 er 18,5 mm bred med en indre dybde på 16 mm; CL803B-25 er 23,5 mm bred og 28,5 mm høy med en indre dybde på 16 mm; og CL803D-25 er 23,5 mm bred og 26,5 mm høy med en indre dybde på 16,5 mm. Alle CL803-modeller har en 26 mm bunnbredde og en 20 mm høy monteringsplate.

CL901-serien er merkbart høyere enn de andre modellene i Power Cabinet Doors Side-Mount Bend Hinge-serien – alle tre kommer i 39,5 mm total høyde, med bredder mellom 15,5 mm og 18,5 mm og en konsekvent 16,5 mm indre dybde over hele linja. Basebredder på 1 mmB - 7,00 mm er 1,900 mm. for CL901B-20, og 21 mm for CL901D-17. CL903-serien spenner over et bredere område – basebredder fra 48 mm til 73,8 mm på den utvidede modellen, med totalhøyder på 25,5 mm til 26 mm. CL233 er 24,5 × 24,5 mm totalt med en 22 mm indre dybde, en 39,3 mm monteringsplate og 7,5 mm + 15 mm hullforskyvning på frontplaten.

Applikasjonsscenarier

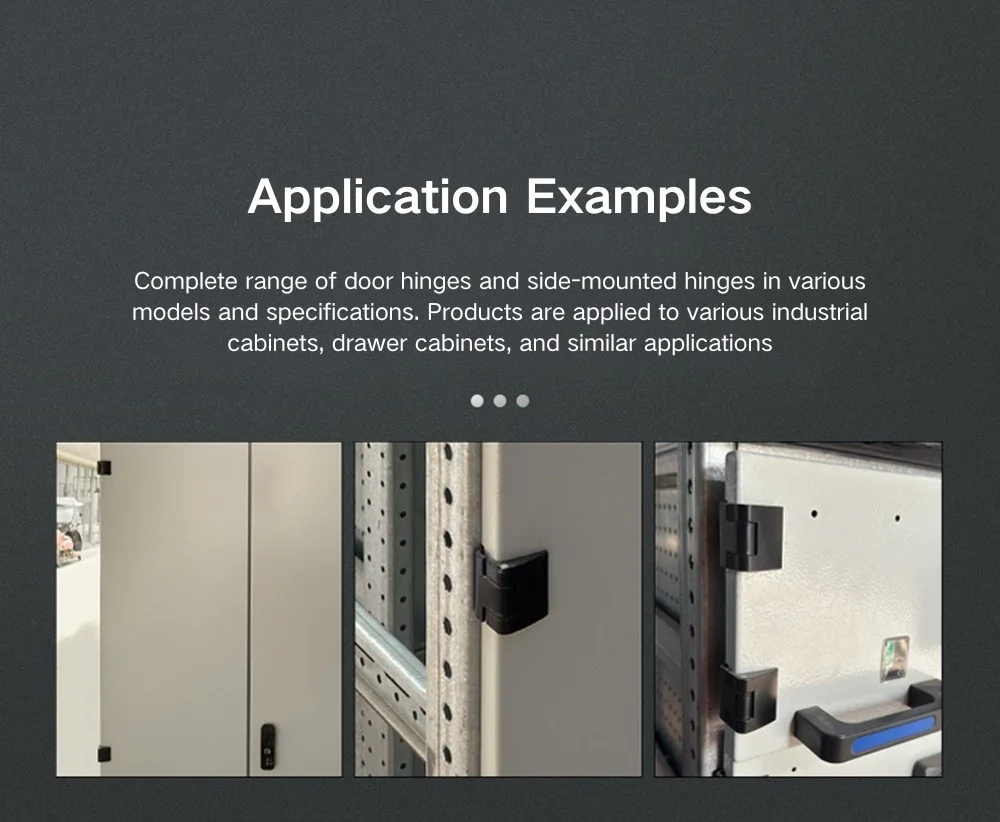

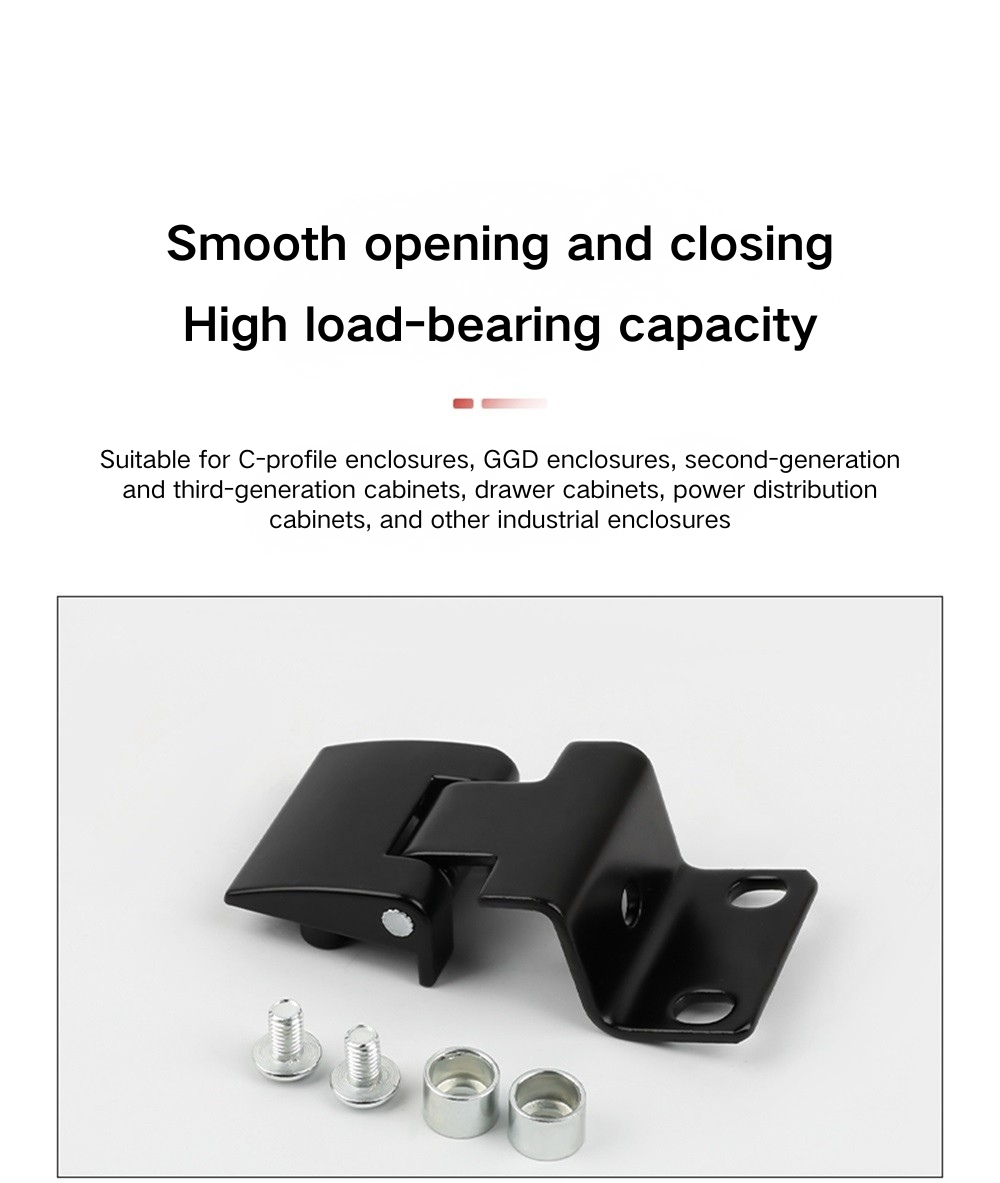

Kraftskapsdørene for sidemontert bøyehengsel er designet spesielt for skaprammer bygget på stålprofiler i C-seksjon, som er standard konstruksjonsmetode for GGD-elektriske skap, andre og tredje generasjons distribusjonsskap, skuffeskap og strømskap. Den bøyde profilen til hengselkroppen hektes over leppen i C-seksjonen og frontplaten skrus på dørpaneloverflaten, som er den etablerte installasjonsmetoden for denne skaptypen og krever ingen modifikasjon av standard rammeprofiler.

Utover kjerneapplikasjonene for GGD og strømskap, passer dette produktet også andre industrielle skap bygget på kompatible C-seksjoner eller lignende bøyde stålrammeprofiler. CL233 i sandblå sinklegering er noen ganger spesifisert der kabinettet utvendig bruker et fargekodet maskinvareskjema, mens aluminiumslegeringen CL233-varianten er det lettere alternativet for skap der vekt er en vurdering. Utvalget av modellstørrelser på tvers av CL803, CL901 og CL903 betyr at de fleste standard karmdybder og dørpaneltykkelser i GGD- og kraftskapmarkedet er dekket av én enkelt produktfamilie.

FAQ

Q1: Hvilke serier er inkludert i denne hengselserien?

Utvalget dekker fire serier: CL803 (fire modeller), CL901 (tre modeller), CL903 (syv modeller) og CL233 (tre varianter). Alle er svart sinklegering bortsett fra CL233, som også er tilgjengelig i sandblå sinklegering og aluminiumslegering.

Q2: Hvilke skaptyper er dette hengslet designet for?

Sidemontert bøyehengsel er designet for skaprammer i C-seksjon, inkludert GGD-elektriske skap, andre og tredje generasjons distribusjonsskap, skuffeskap og strømskap. Den er ikke beregnet for flatramme eller sveisede kapslinger.

Q3: Hvordan er dette hengslet installert?

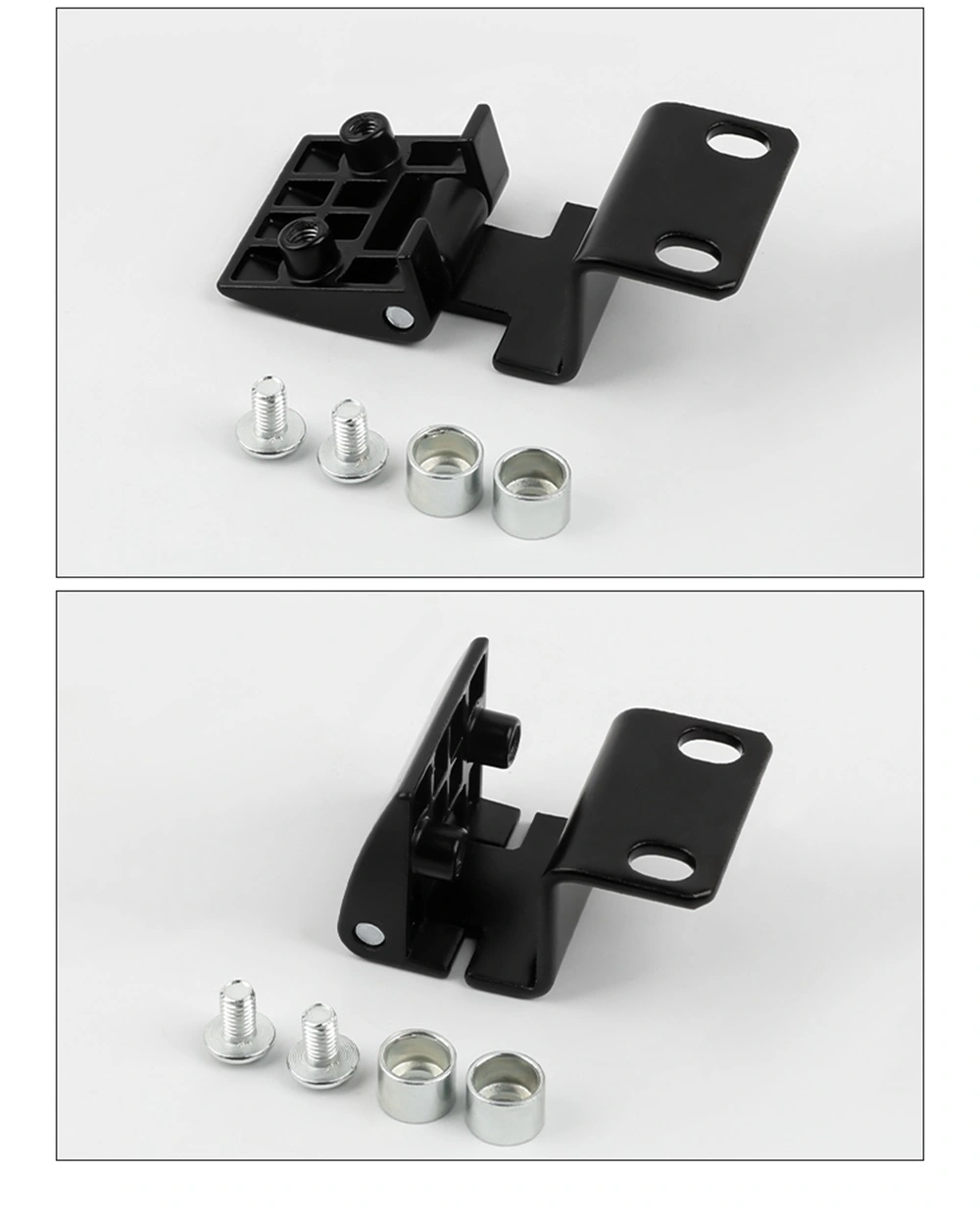

Alle modellene er skrumontert. Den bøyde hengselkroppen hekter seg over C-seksjonens rammeleppe, og den fremre monteringsplaten er skrudd fast til dørpanelet. Ingen sveising er nødvendig.

Q4: Hva er forskjellen mellom CL803-, CL901- og CL903-seriene?

Serien er forskjellig i total størrelse, rammedybde og monteringsplatekonfigurasjon. CL901-modellene er de høyeste med 39,5 mm total høyde; CL803-modeller er mer kompakte; CL903-modeller dekker det bredeste spekteret av basebredder, inkludert en utvidet variant på 73,8 mm. Velg basert på din spesifikke karmprofil og dørpaneldimensjoner.

Q5: Hva skiller CL233 fra de andre seriene?

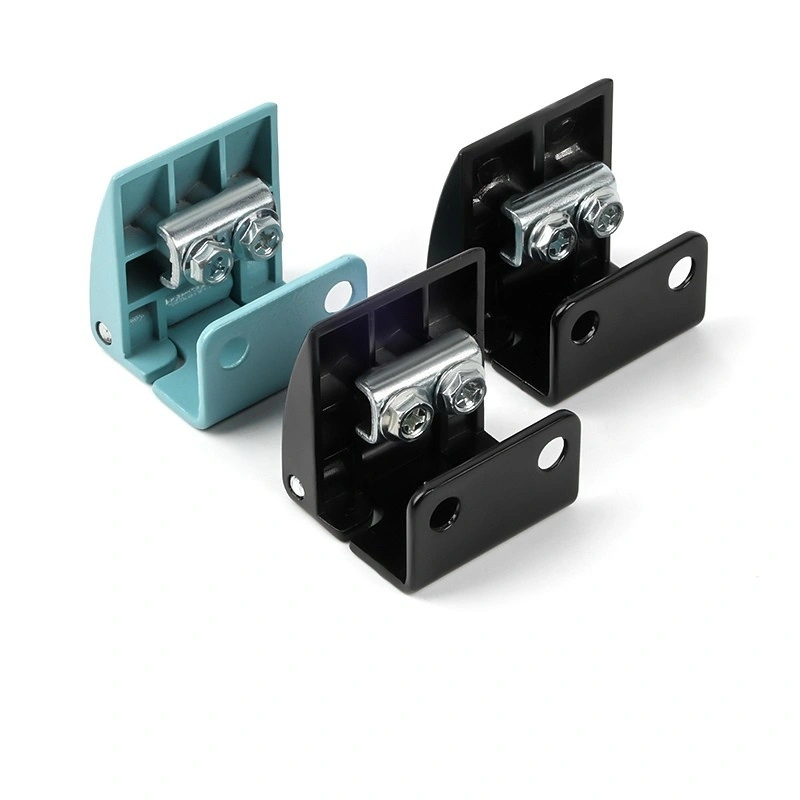

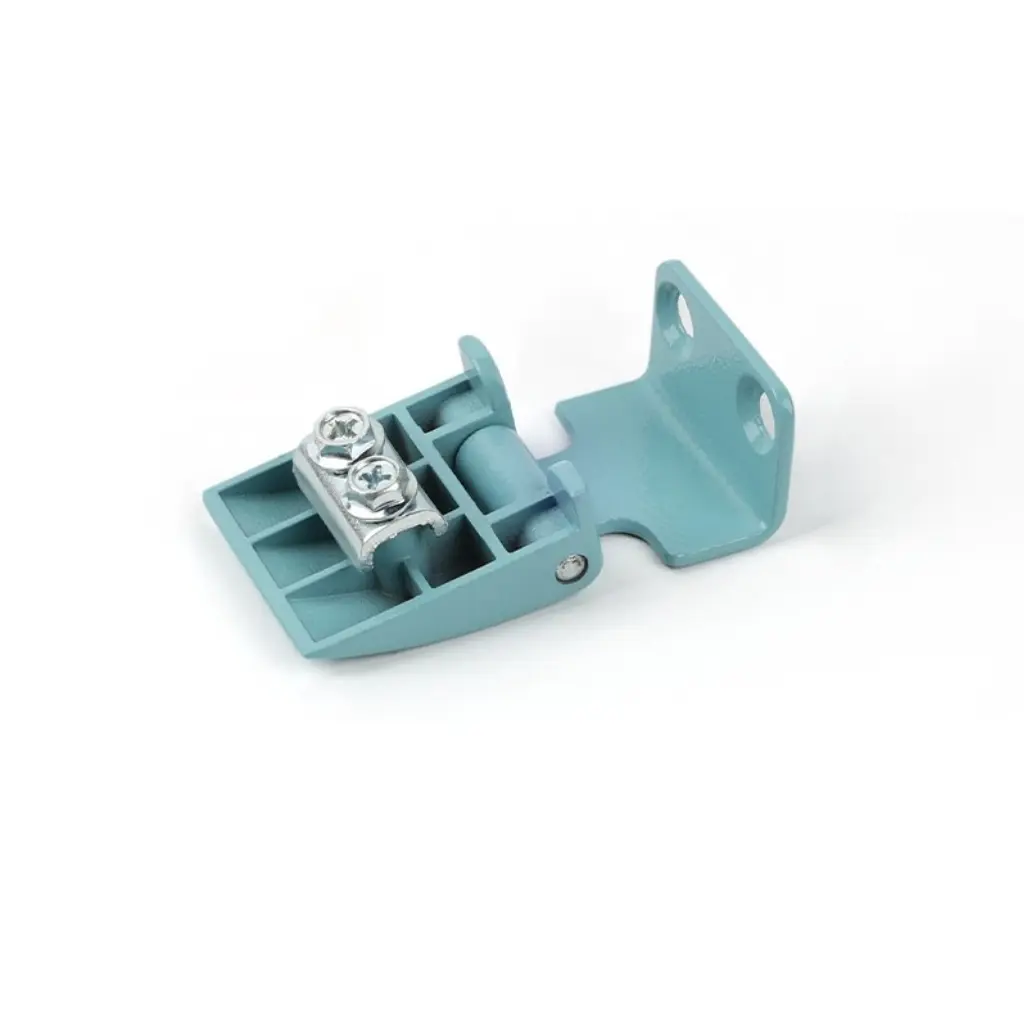

CL233 er tilgjengelig i tre varianter – svart sinklegering, sandblå sinklegering og aluminiumslegering – noe som gjør den til den eneste modellen i serien med et fargealternativ og et lettvektsmaterialealternativ. Frontplatens dimensjoner (39 × 20 mm) ligner på CL803A-25.

Q6: Hvordan velger jeg riktig modell for skapet mitt?

Valget avhenger av din skaprammeprofildybde, dørpaneltykkelse og monteringsplate. Tallsuffiksene (-17, -20, -25) og bokstavsuffiksene (A, B, D, CB, CD) er en del av modellbetegnelsen. Se dimensjonstegningene for hver modell eller kontakt Yitai Lock med dine rammespesifikasjoner for en anbefaling.

Q7: Hvilket materiale er hengslene laget av?

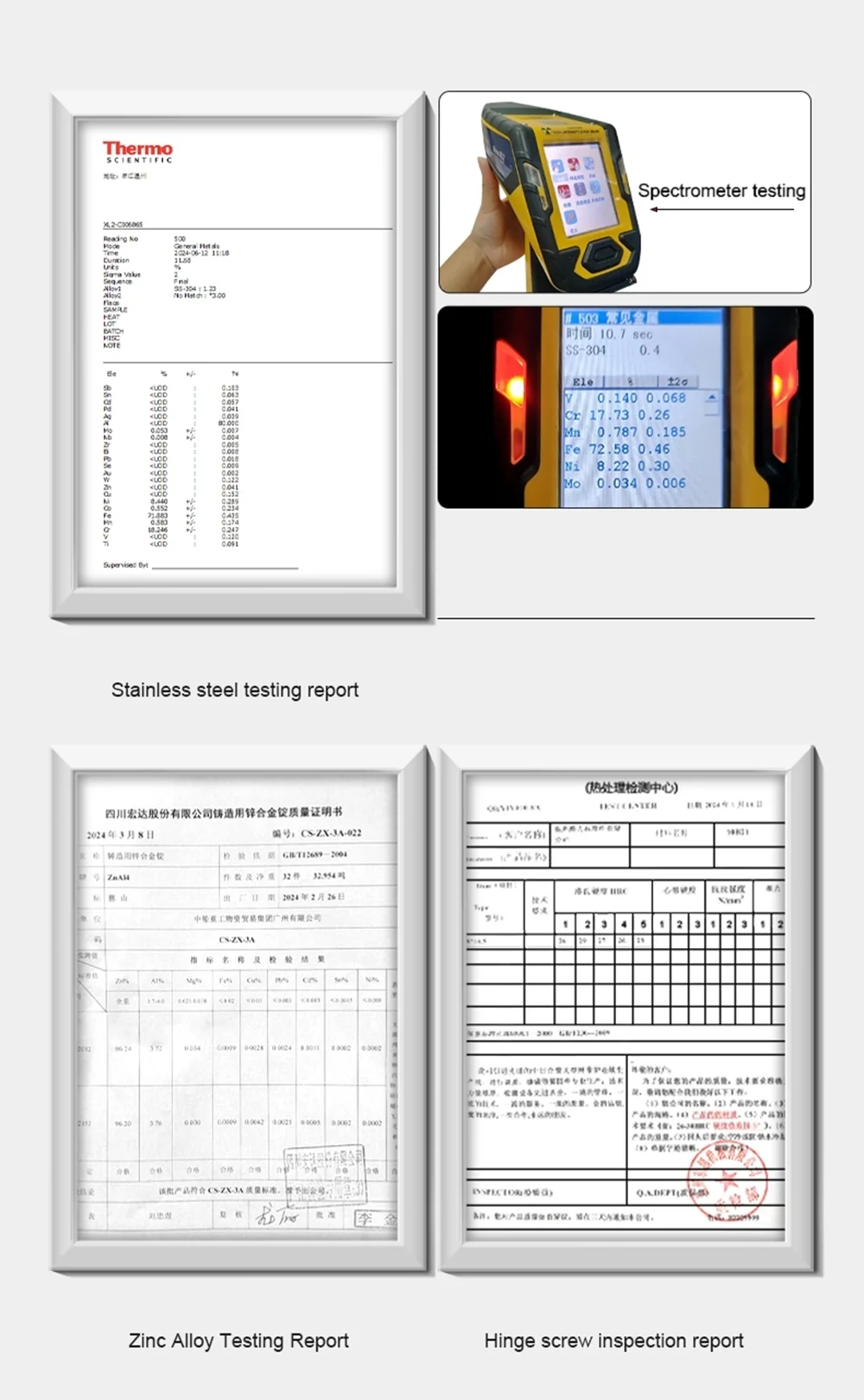

De fleste modellene er svart sinklegering. CL233 er i tillegg tilgjengelig i sandblå sinklegering og aluminiumslegering. Sinklegeringskonstruksjon gir god dimensjonskonsistens fra pressstøping og takler standard innendørs industriskapmiljøer godt.

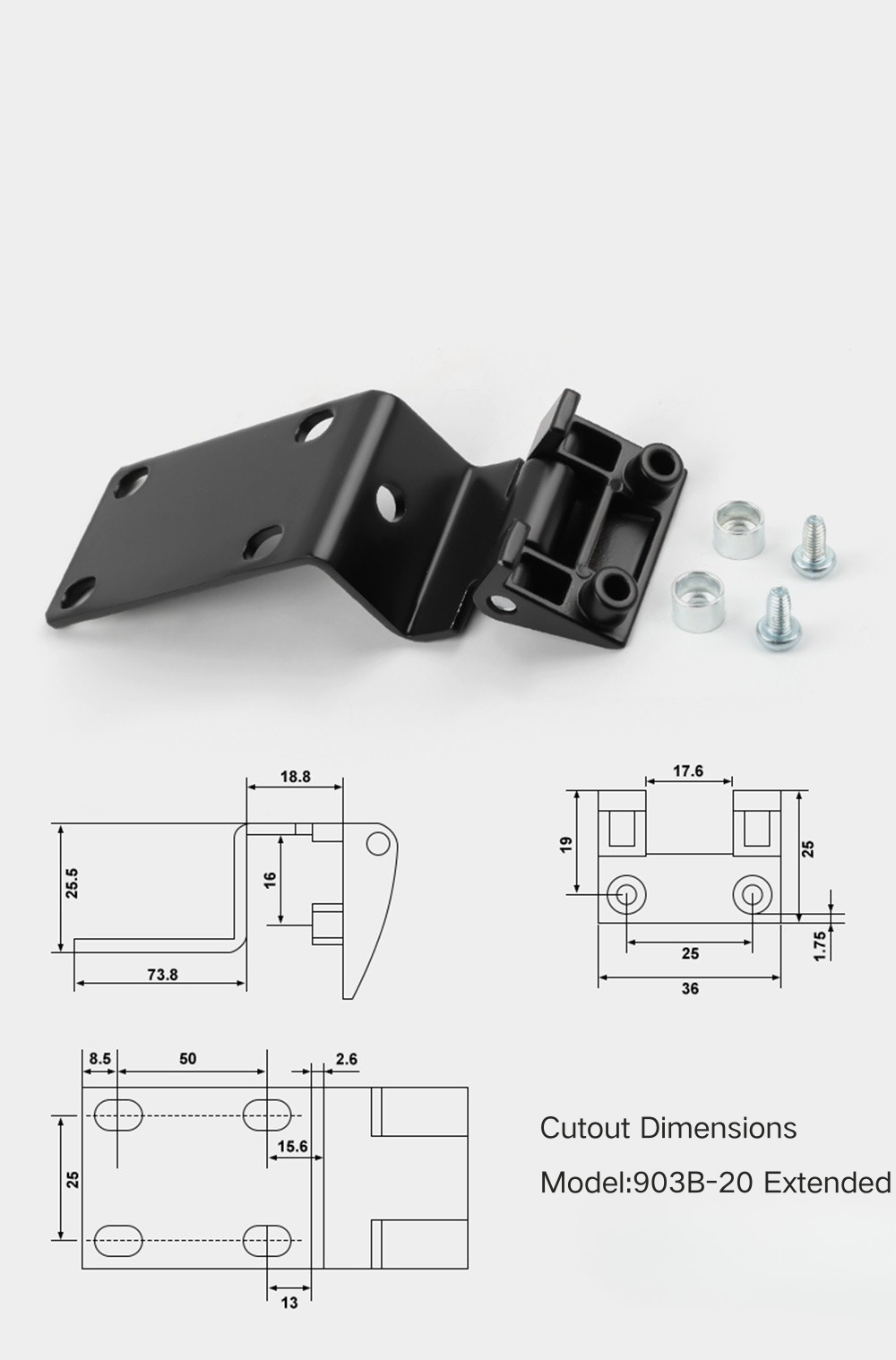

Q8: Er CL903B-20 Extended egnet for dypere rammeprofiler?

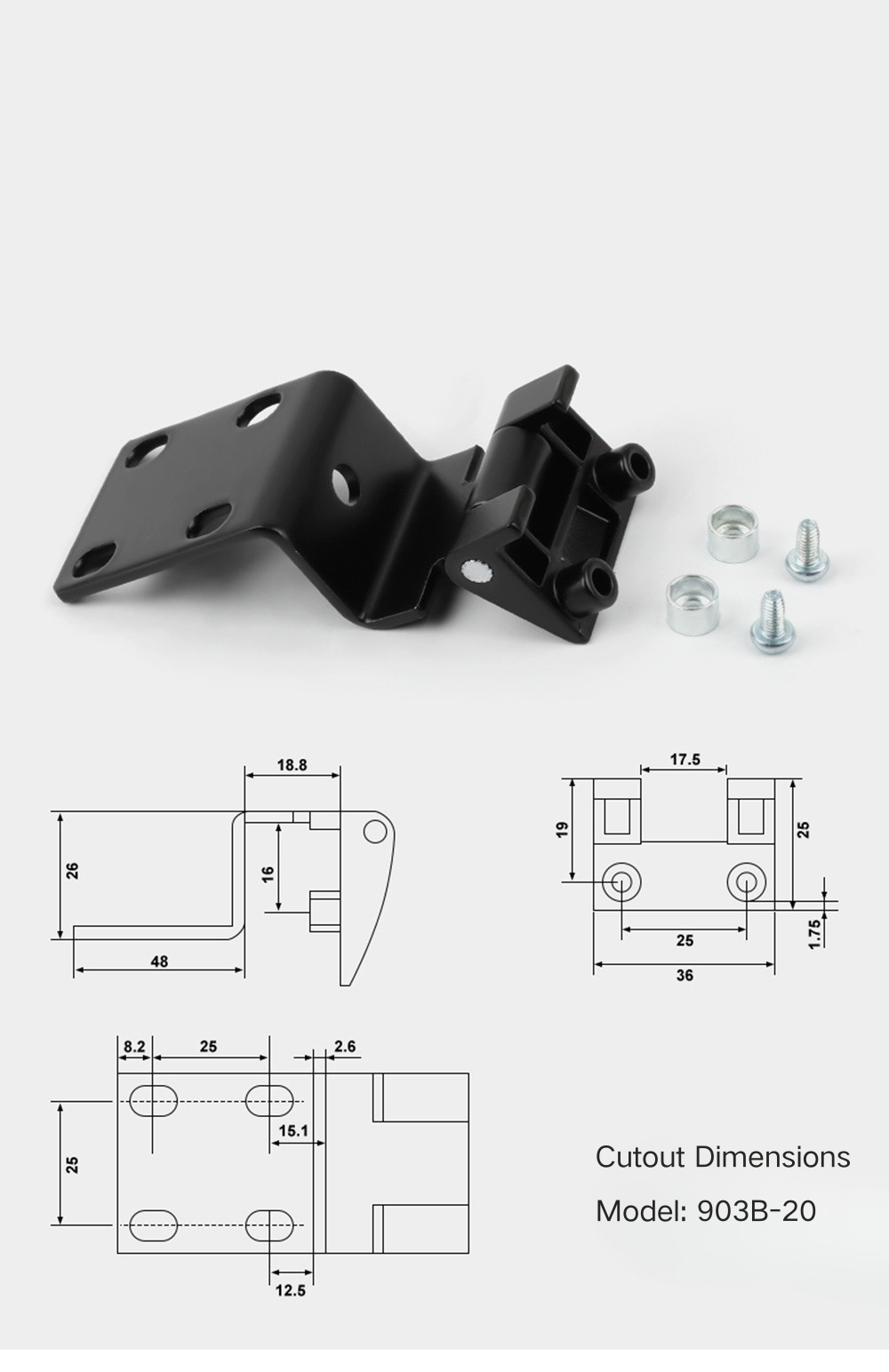

Ja — CL903B-20 Extended har en basebredde på 73,8 mm, som er betydelig bredere enn standard CL903B-20 på 48 mm. Det er det riktige valget når skaprammeprofilen krever en lengre hengselbase for å bygge bro over en dypere C-seksjonskanal.
