RMU Skap Sinklegering Hengsel

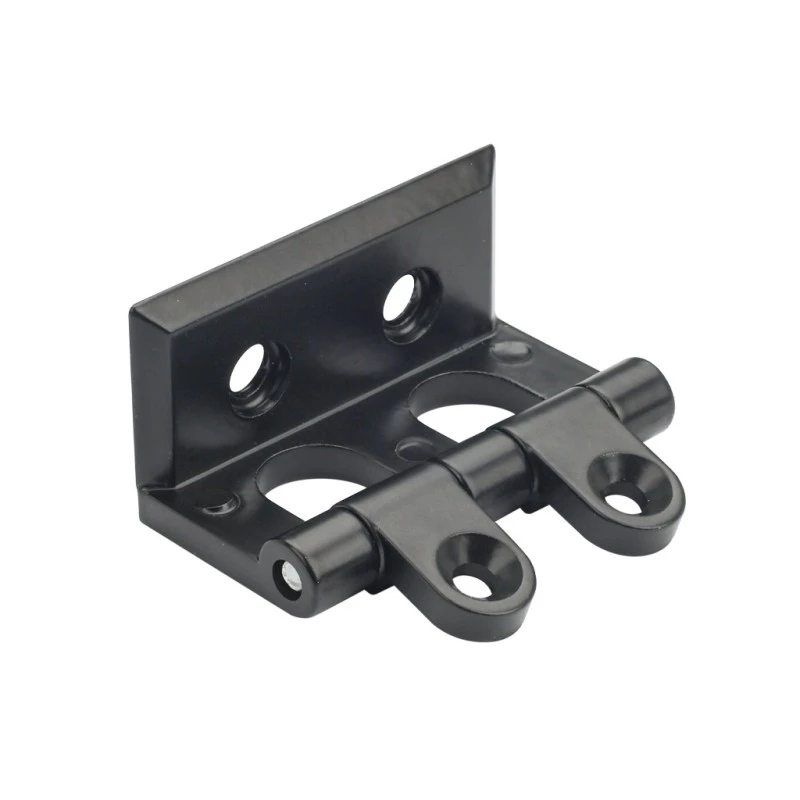

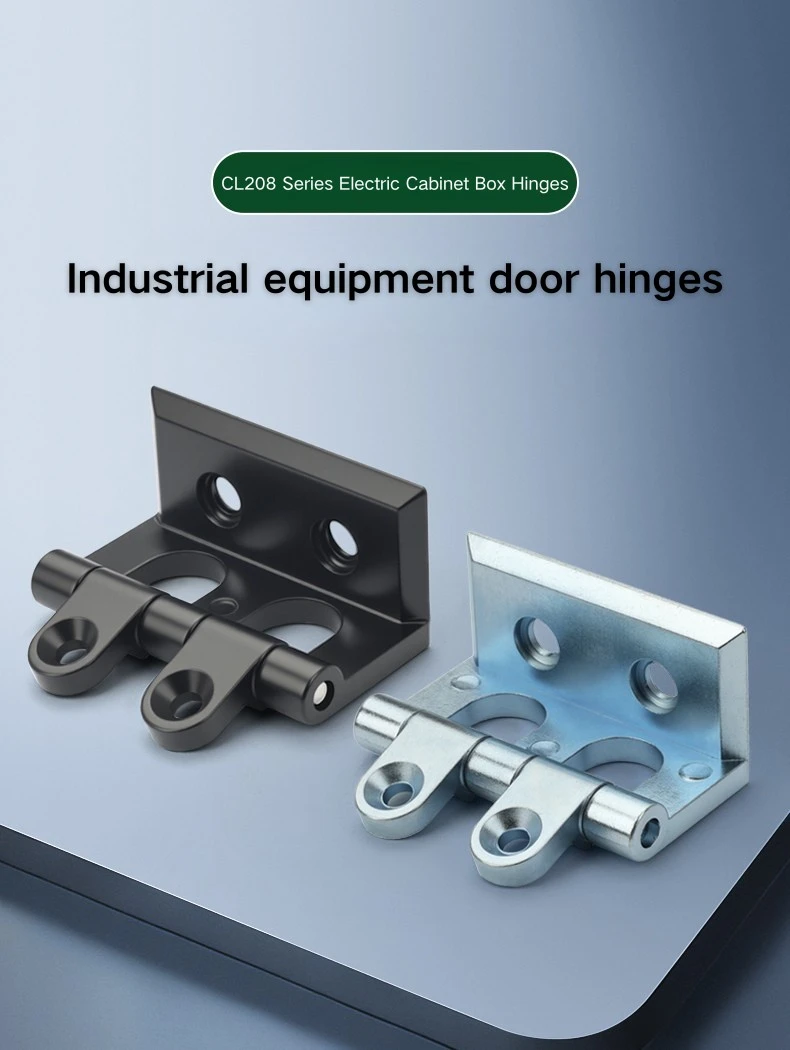

For de som kjøper RMU kabinettmaskinvare fra Yitai Lock in volum, bruker RMU kabinett sinklegering Hinge CL208 en design med to Φ8 mm tønner og en Φ4 mm pinne, noe som gir hengslet en bredere bærende overflate enn en enkelt løpstype av samme størrelse. Det totale fotavtrykket er 48 × 26 mm, installert ved sveising, og de to finishalternativene – svart og blank krom – dekker de vanligste skapoverflatebehandlingene i RMU- og bryterutstyrsmarkedet.

Struktur og dimensjoner

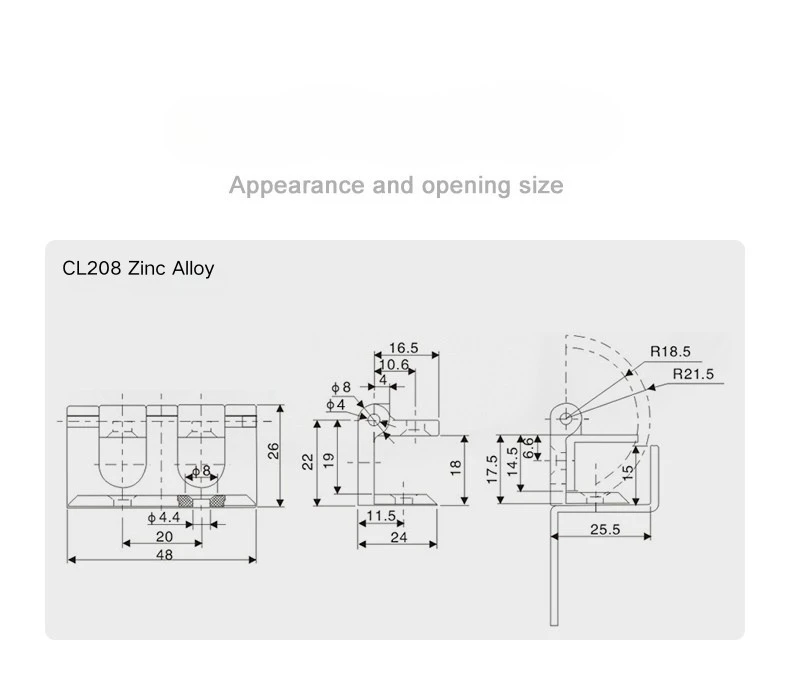

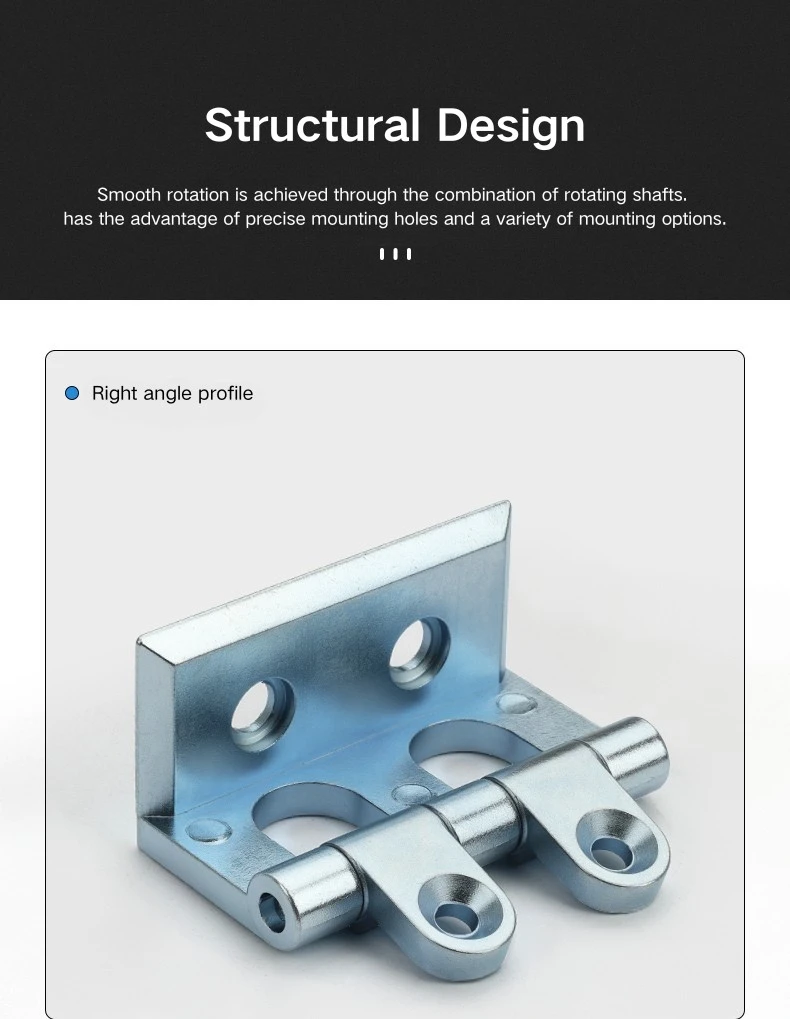

RMU kabinett sinklegering hengsel måler 48 mm bredt og 26 mm høyt totalt sett, med en spennvidde på 20 mm mellom de to monteringsvingene. RMU kabinett sinklegering hengsel bruker to Φ8 mm fat på en delt Φ4 mm tapp i stedet for en enkelt knoke – den bredere lagerflaten sprer dørbelastningen jevnere og holder seg bedre ved gjentatt bruk. Tønnemontasjen sitter 16,5 mm fra bladkanten med stiftens senter på 10,6 mm.

På sideprofilen har RMU kabinett sinklegeringshengsel en dørpanelinngrepsdybde på 24 mm og en rekkevidde på rammesiden på 25,5 mm. Rammeinngrepsseksjonen er 22 mm høy med en 11,5 mm base, og sideklaringen er 17,5 mm total høyde med et 14,5 mm indre trinn og 6,6 mm pinneforskyvning – dimensjoner som stemmer overens med rammekanalgeometrien som er typisk for RMU og distribusjonsskap.

Åpningsvinkel og dørkontroll

Det enestående trekk ved RMU kabinett sinklegering hengsel er 270° åpningsvinkel. De fleste standard skaphengsler åpner til 90°, 120° eller 180° - en 270° sving betyr at døren kan foldes tilbake nesten flatt mot siden av skapet i stedet for å stoppe i rett vinkel eller halvveis. I RMU- og ringhovedenhetsapplikasjoner utgjør dette en reell forskjell når teknikere trenger uhindret tilgang til interiøret for installasjon, vedlikehold eller kabelhåndtering.

Bueradiusen på RMU kabinett sinklegering hengsel går fra R18,5 mm til R21,5 mm gjennom svingområdet, som definerer klaringskonvolutten døren går gjennom når den åpnes. Dette er verdt å ta hensyn til under skapoppsettet - det må være nok klaring ved siden av skapet for at døren skal fullføre full sving uten hindringer.

Fullfør alternativer og søknad

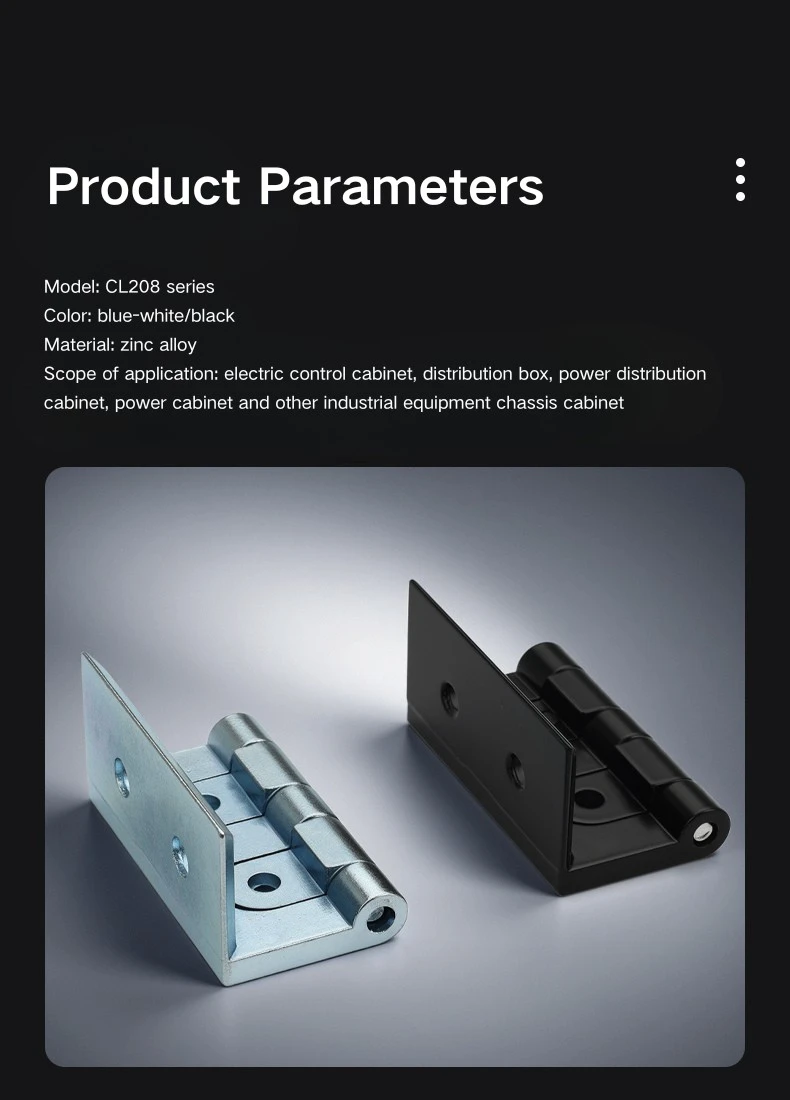

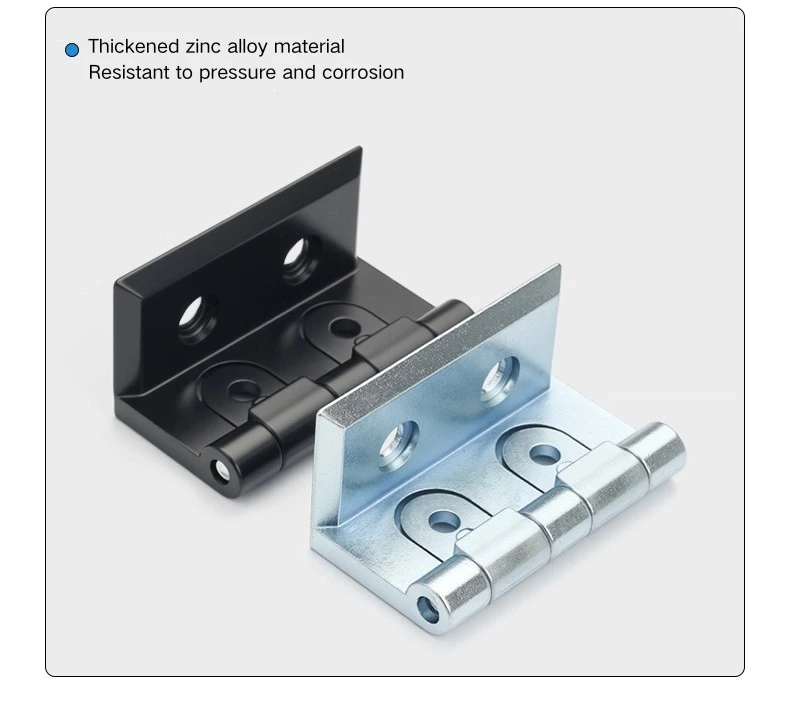

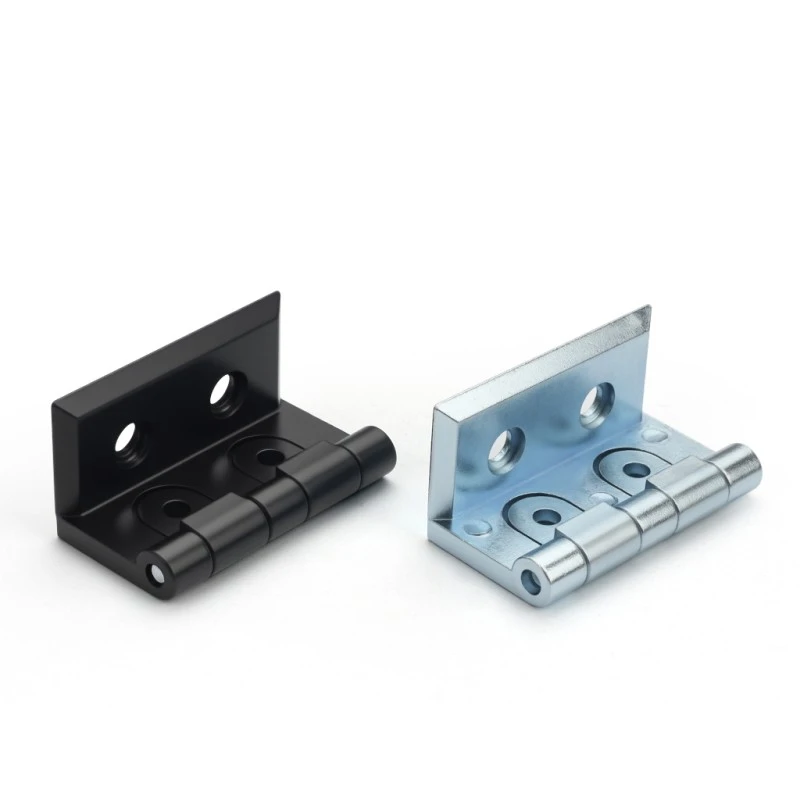

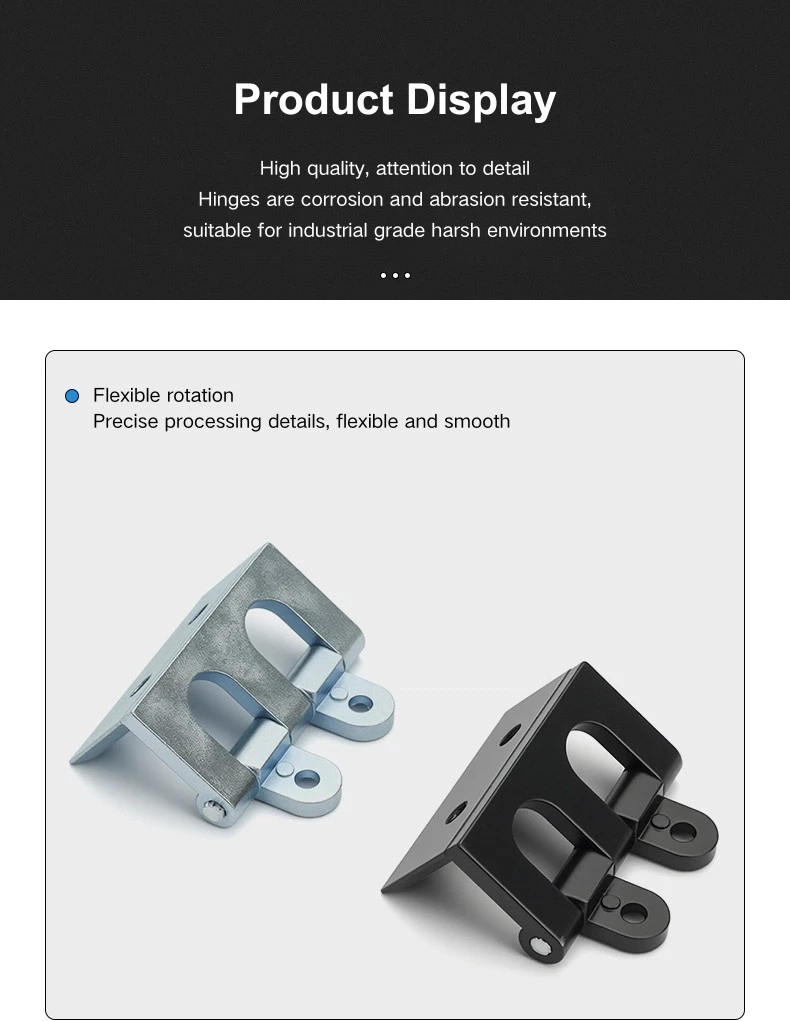

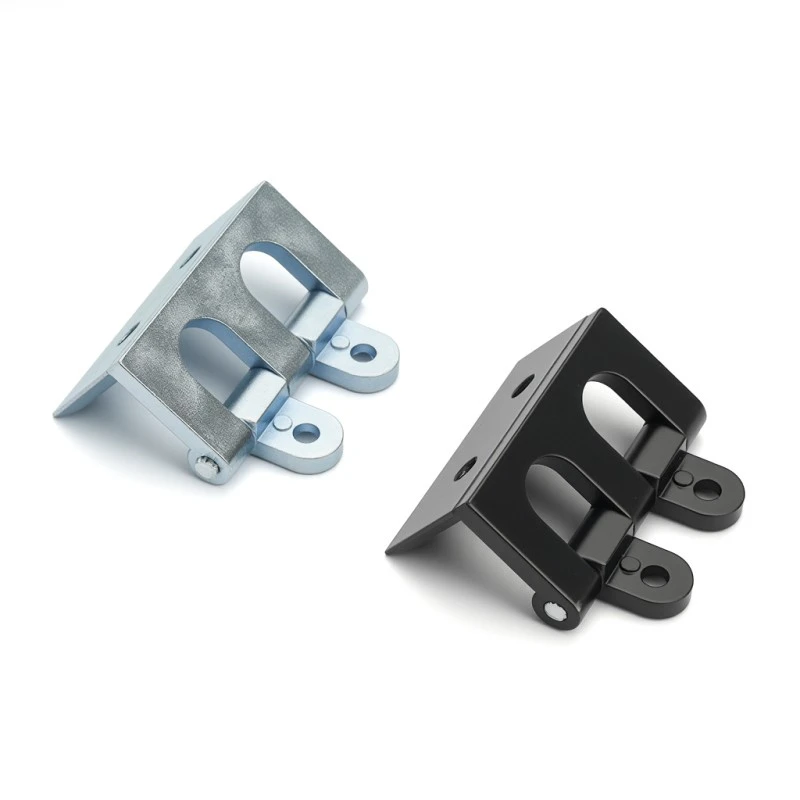

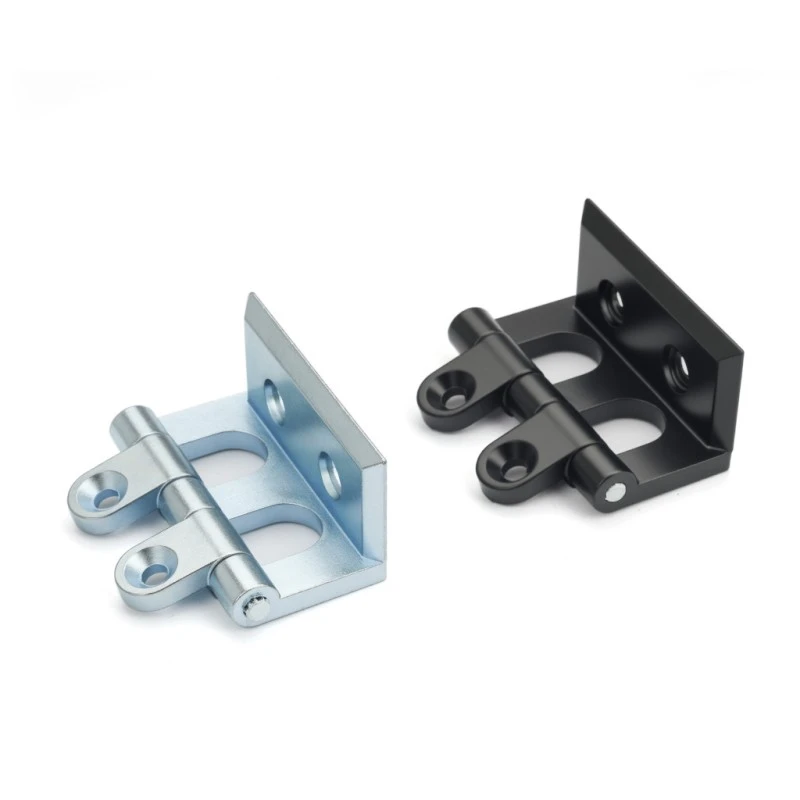

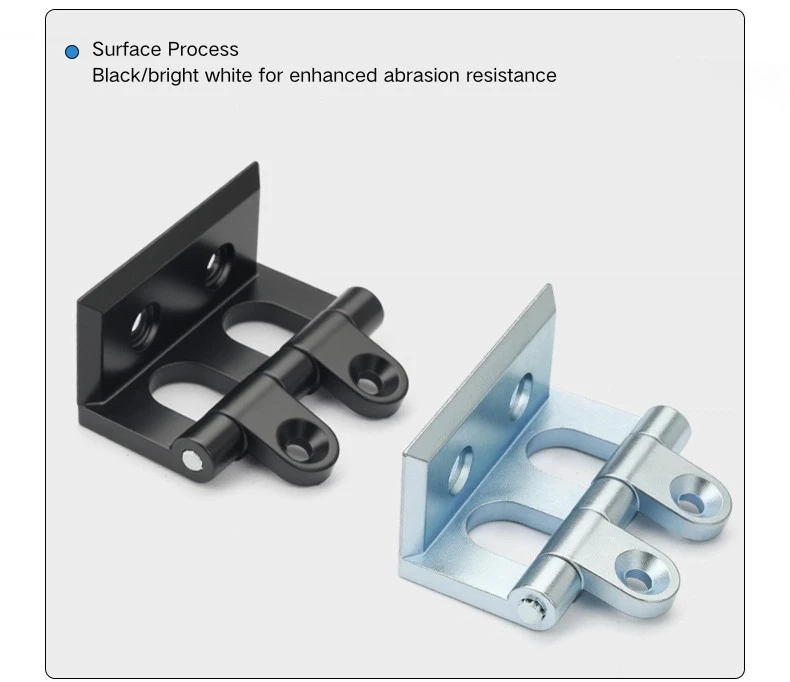

RMU kabinett sinklegeringshengsel kommer i to utførelser: svart og blank krom. Sort passer til mørke pulverlakkerte skapskap og er det mer vanlige valget i RMU-bygg der skapets eksteriør er en standard industriell finish. Lys krom gir et polert, reflekterende utseende og fungerer godt på lysere eller dekorative skappaneler der hengselfinishen er en del av den totale skapestetikken.

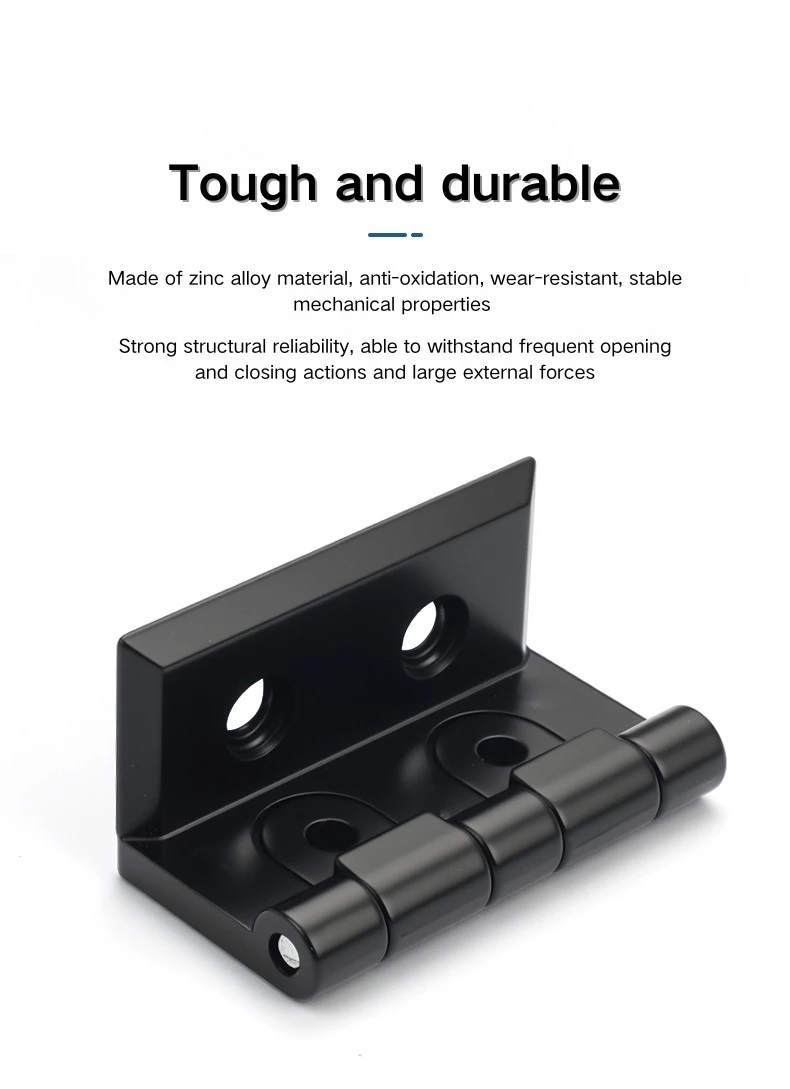

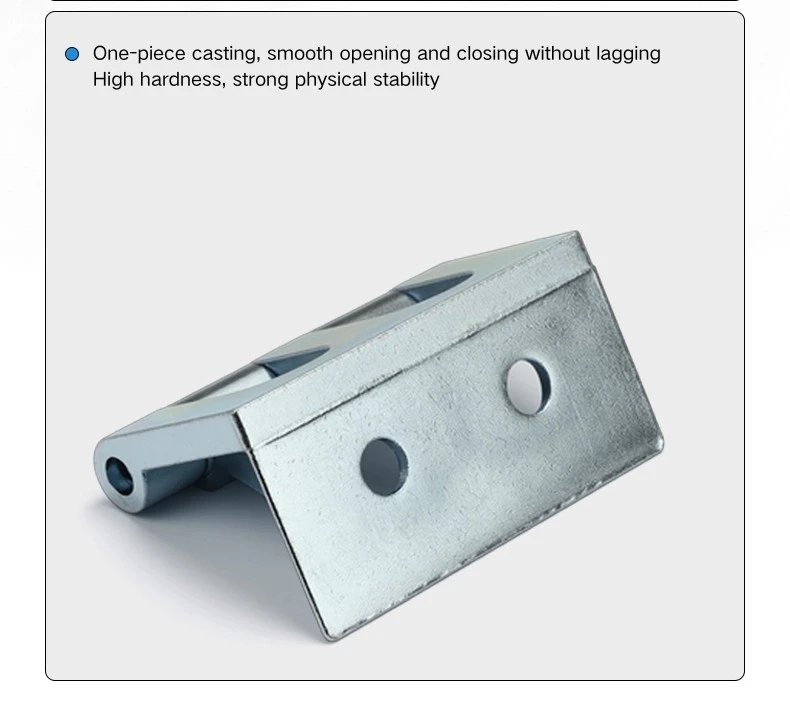

Begge finishene til RMU kabinett sinklegering hengsel sveises direkte på skaprammen under fabrikasjon, så valg av finish er en permanent avgjørelse på byggestadiet. Sinklegeringskonstruksjonen takler typiske innendørs industrielle miljøer godt, og den støpte kroppen gir konsistent dimensjonsnøyaktighet på tvers av produksjonspartier - nyttig når hengslet må justeres nøyaktig med en matchende rammekanal på tvers av flere skapenheter.

FAQ

Q1: Hva er åpningsvinkelen til CL208-hengslet?

CL208 åpner til 270°, noe som gjør at døren kan svinge forbi flatt og brettes nesten helt tilbake langs skaprammen. Dette er hovedårsaken til at den er spesifisert for RMU- og ringhovedenhetsskap der full innvendig tilgang er et vanlig krav.

Q2: Hva er de generelle dimensjonene til CL208?

CL208 skaphengslet i sinklegering er 48 mm bredt og 26 mm høyt, med en indre spennvidde på 20 mm mellom monteringsvingene. Rekkevidden på rammesiden er 25,5 mm og inngrepsdybden på dørpanelet er 24 mm.

Q3: Hvordan er CL208 installert?

CL208 er et sveiset hengsel - det festes til skaprammen og dørpanelet ved sveising under fabrikasjon. Det er ikke noe skrumonteringsalternativ for denne modellen.

Q4: Hvilke finishalternativer er tilgjengelige?

CL208 kommer i svart sinklegering og blank krom sinklegering. Svart er standardvalget for mørke eller pulverlakkerte skap; lyst krom passer til lettere eller dekorative skapfinisher.

Q5: Hvilke skaptyper er CL208 designet for?

CL208 er designet primært for ringhovedenhetsskap og brukes også på elektriske distribusjonsbokser, industrielle kontrollskap og koblingsskap. Åpningsvinkelen på 270° er spesielt relevant for RMU-applikasjoner der full dørklaring er et funksjonskrav.

Spørsmål 6: Er det nødvendig med klaring for 270° dørsving?

Ja. Døren går gjennom en bue på R18,5 til R21,5 mm når den åpnes. Under skapoppsettet, sørg for at det er nok klaring langs skapet til at døren kan fullføre full sving uten å treffe tilstøtende strukturer eller utstyr.

Q7: Er CL208 tilgjengelig i rustfritt stål?

CL208 er foreløpig kun tilgjengelig i sinklegering, i svart og blank kromfinish. For hengselalternativer i rustfritt stål kan andre modeller i Yitai Lock-serien være mer egnet avhengig av bruken din.
