Koblingsdørhengsel

Modellalternativer og hullkonfigurasjoner

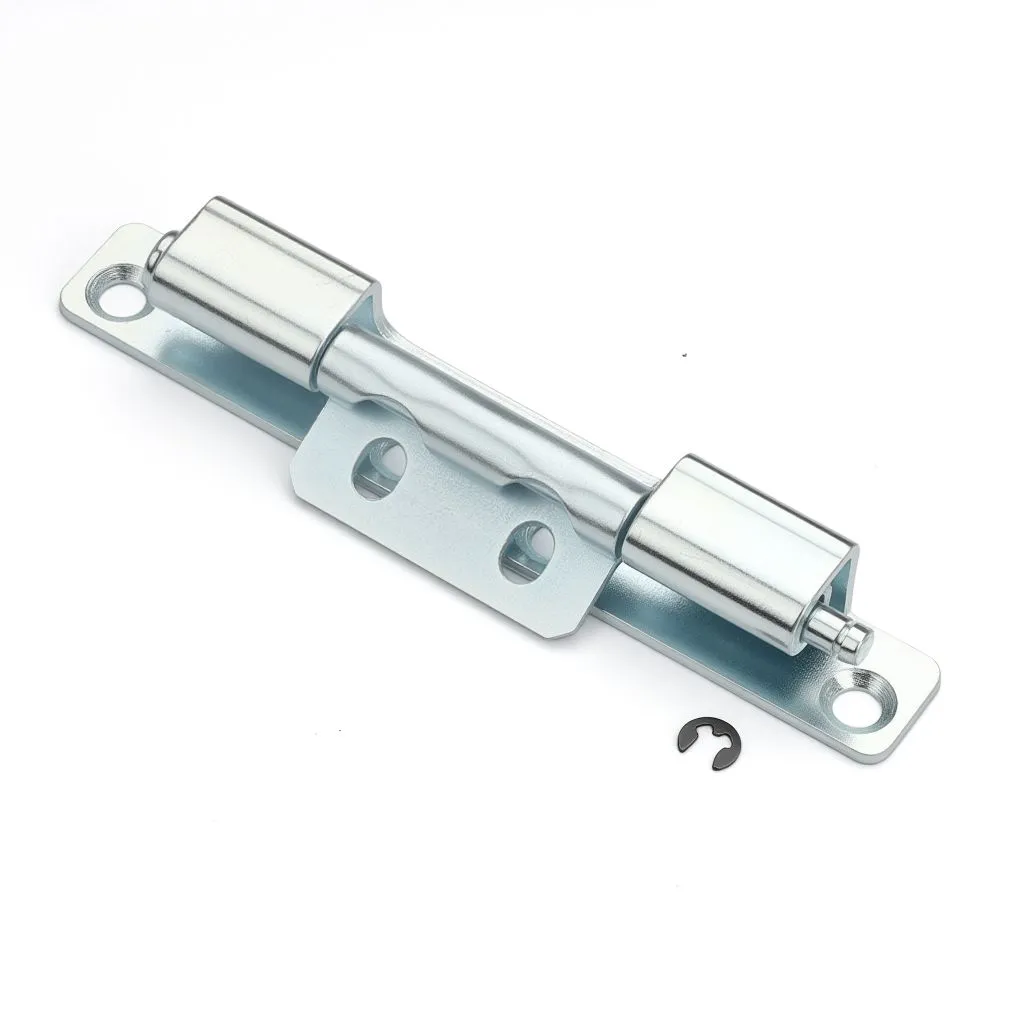

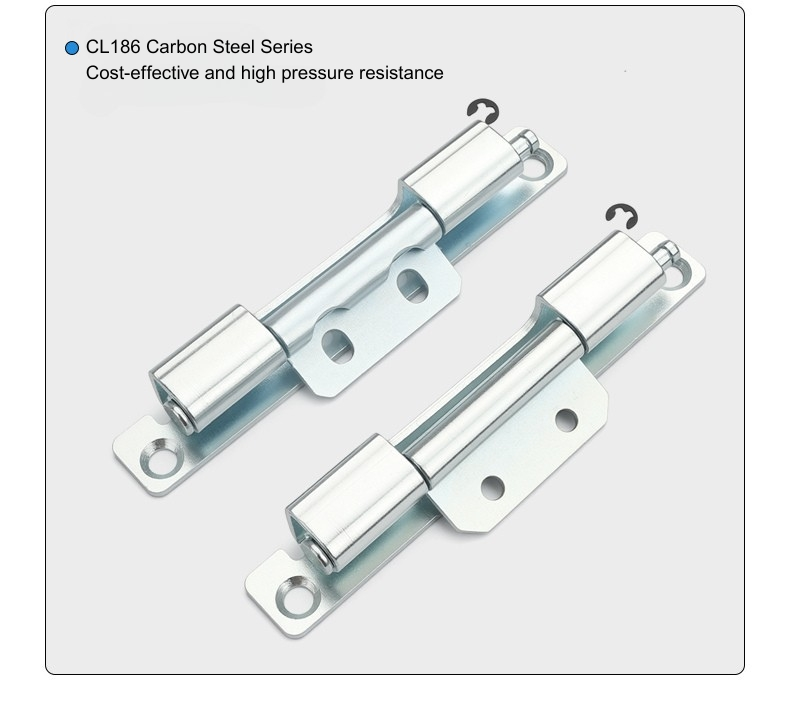

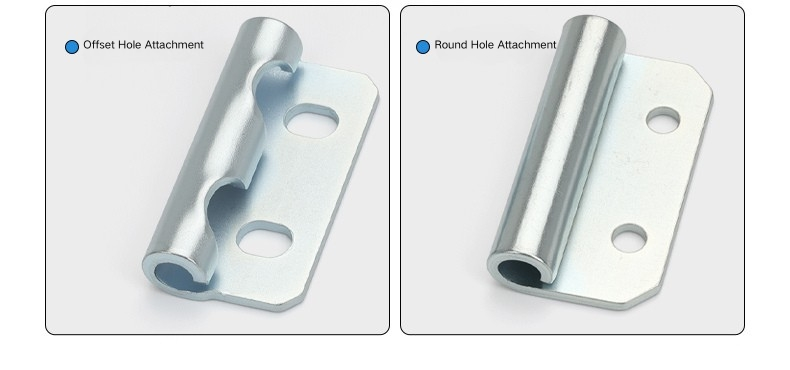

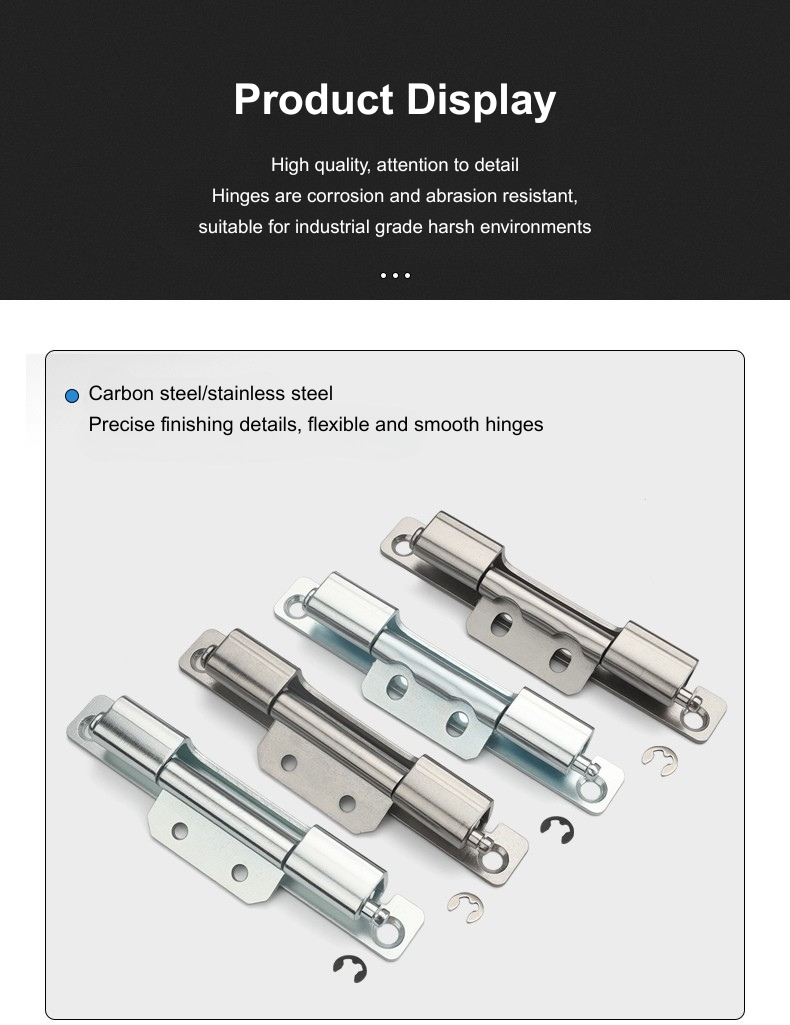

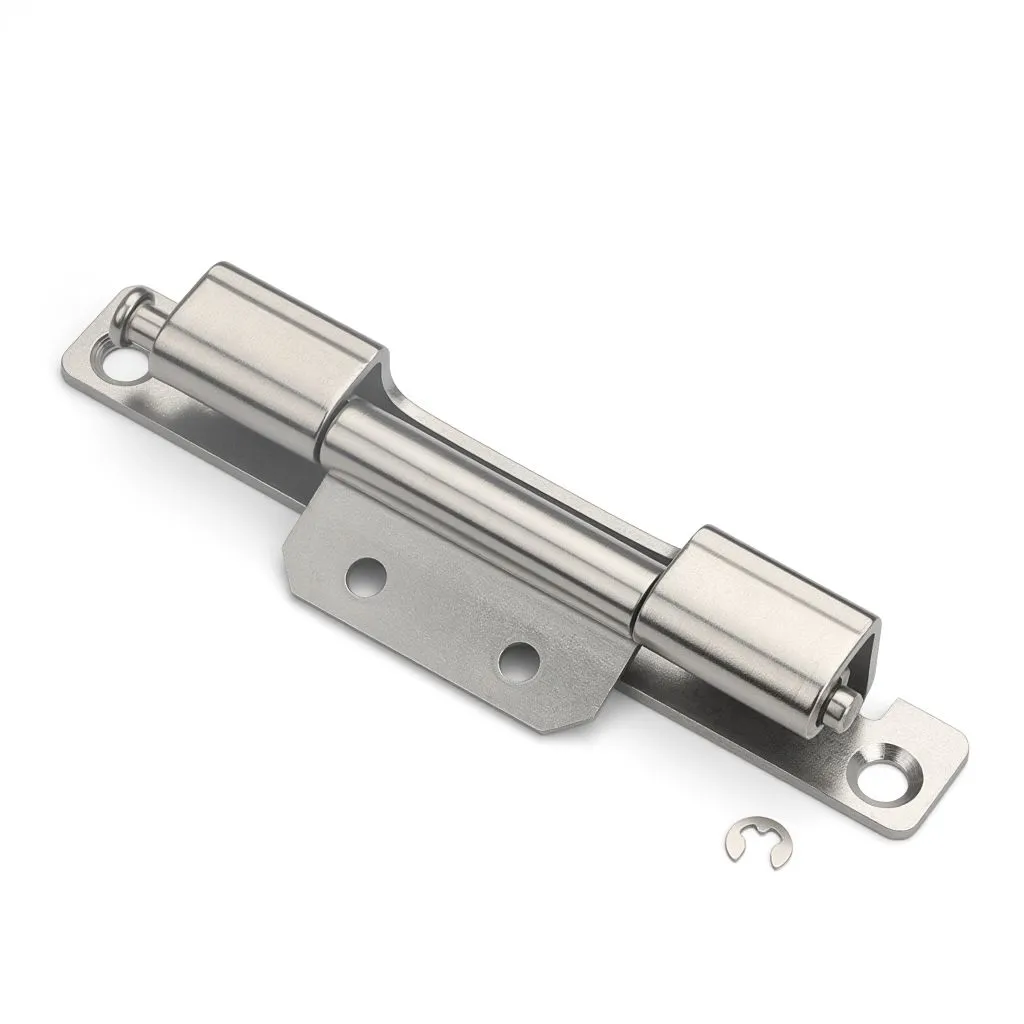

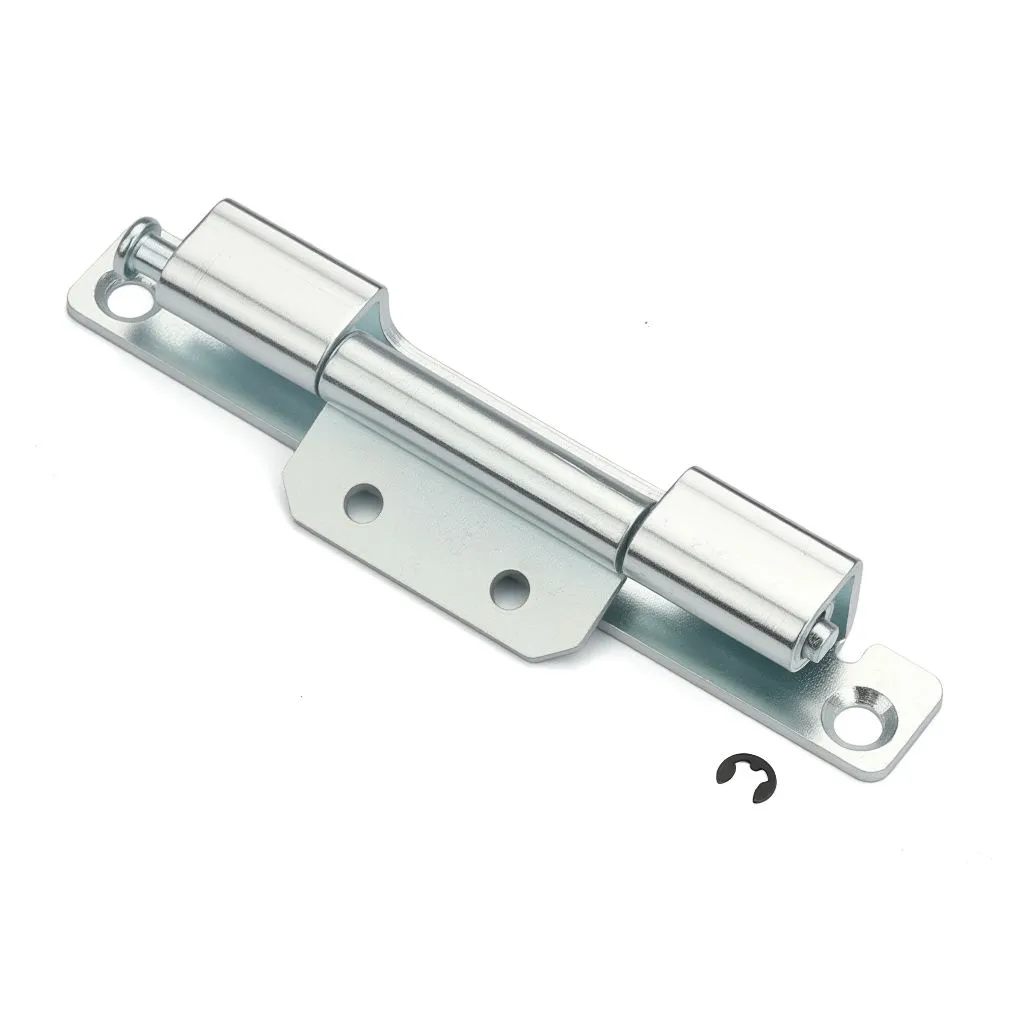

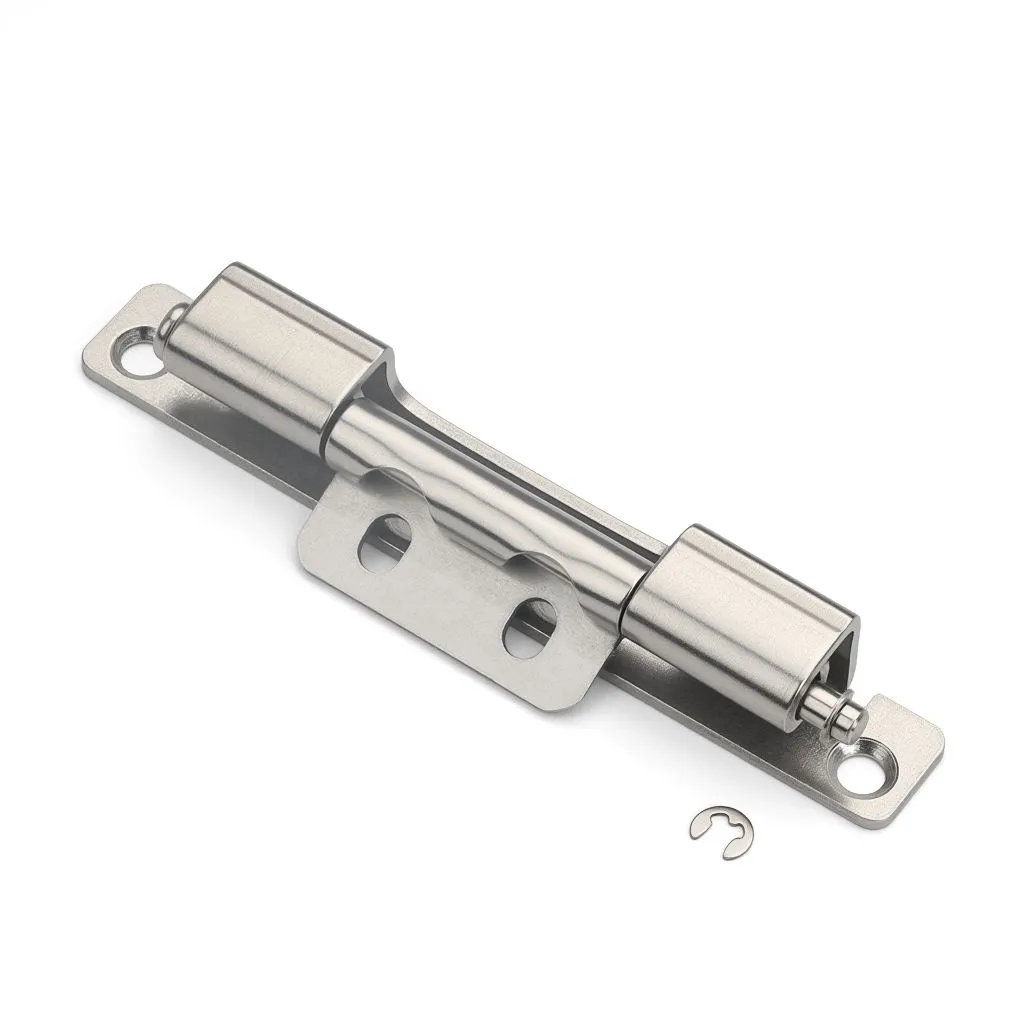

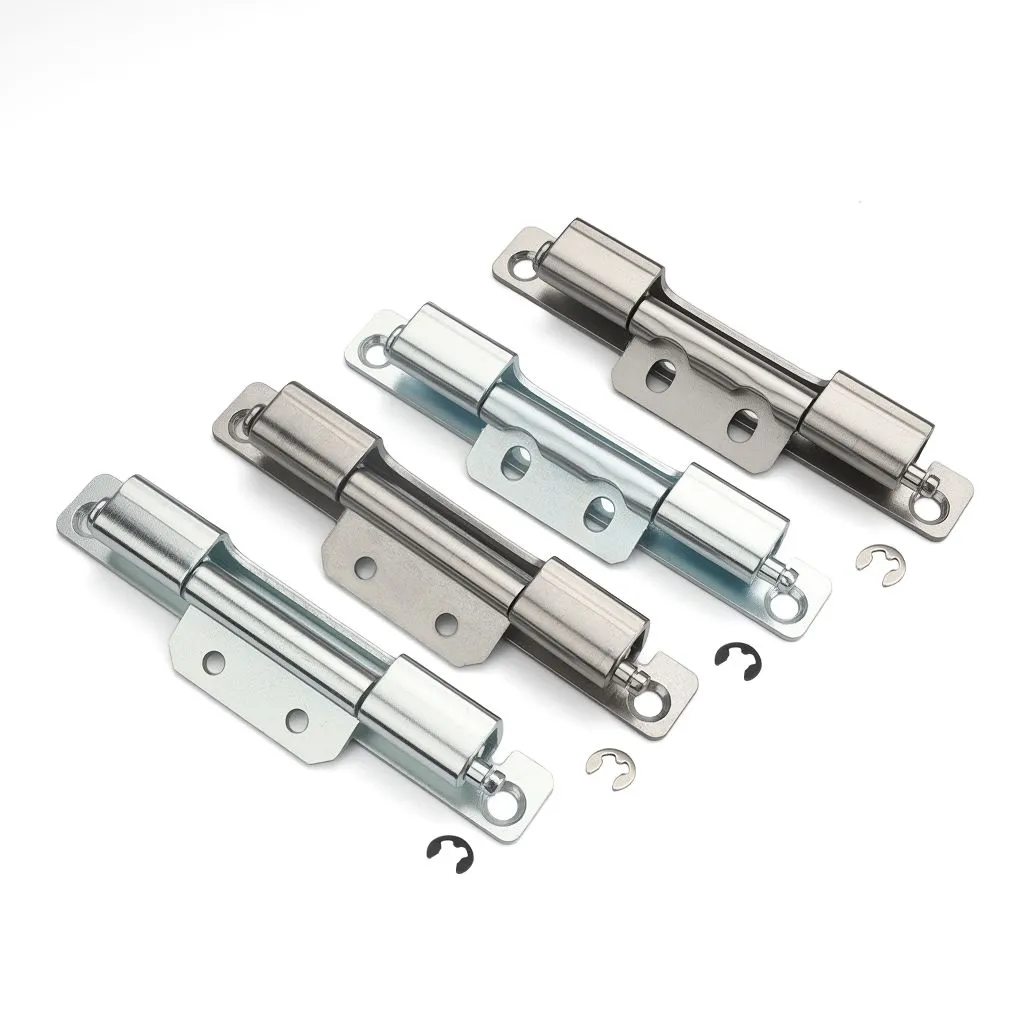

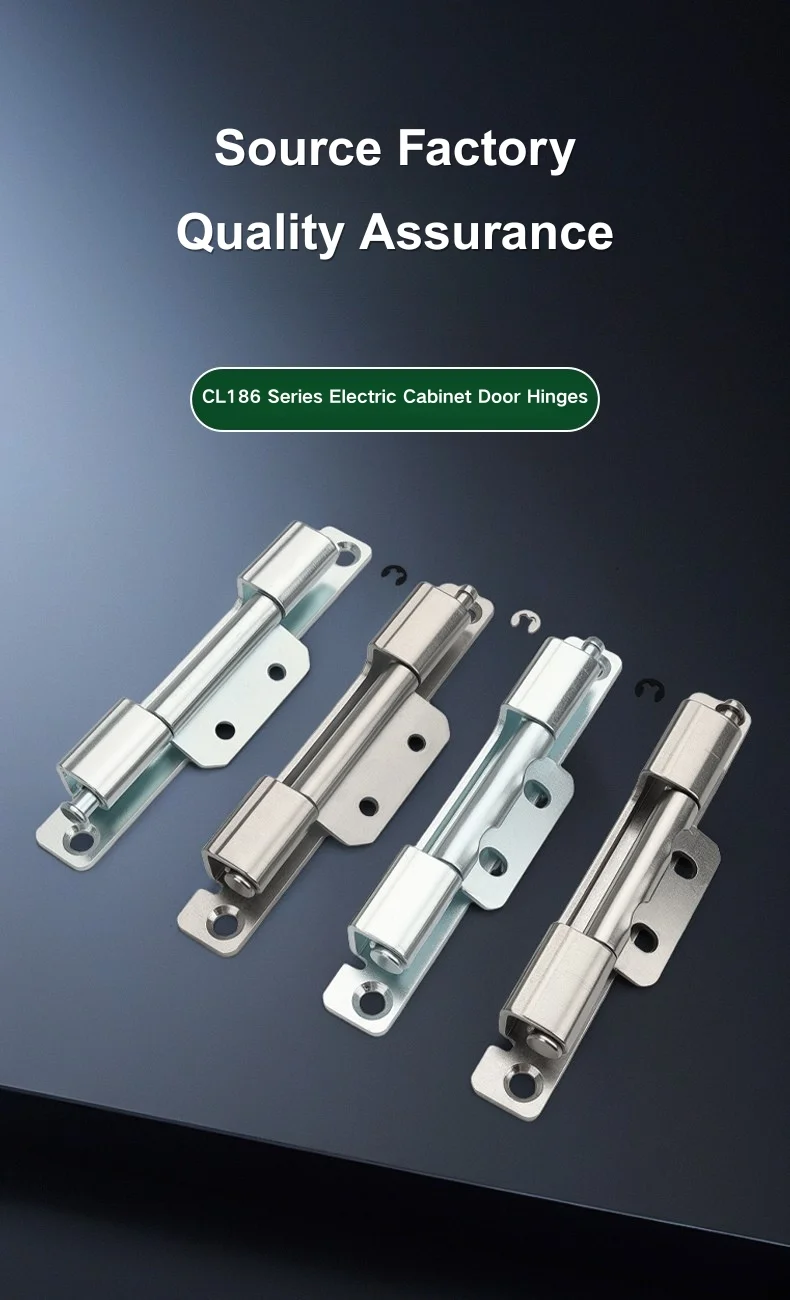

Switchgear Door Hinge kommer i fire varianter: rundt hull i karbonstål, rundt hull i rustfritt stål, slisset hull i karbonstål og slisset hull i rustfritt stål. De strukturelle dimensjonene er identiske på tvers av alle fire - den eneste forskjellen er formen på monteringshullene på vingen. Runde hull fikserer hengslet i en angitt posisjon når det er skrudd ned; slissede hull gir litt plass til å forskyve hengselposisjonen før den endelige strammingen, noe som hjelper når du monterer dører som trenger nøye justering mot en tetning eller rammeleppe.

Å velge mellom runde og slissede hull på denne enheten avhenger av installasjonsarbeidsflyten din. Hvis dørposisjonen er enkel og konsistent i en produksjonsserie, er runde hull fine. Hvis det er noen variasjon i karmgeometrien mellom enhetene eller døren må justeres etter første montering, gjør versjonen med slissede hull denne prosessen betydelig mindre vanskelig.

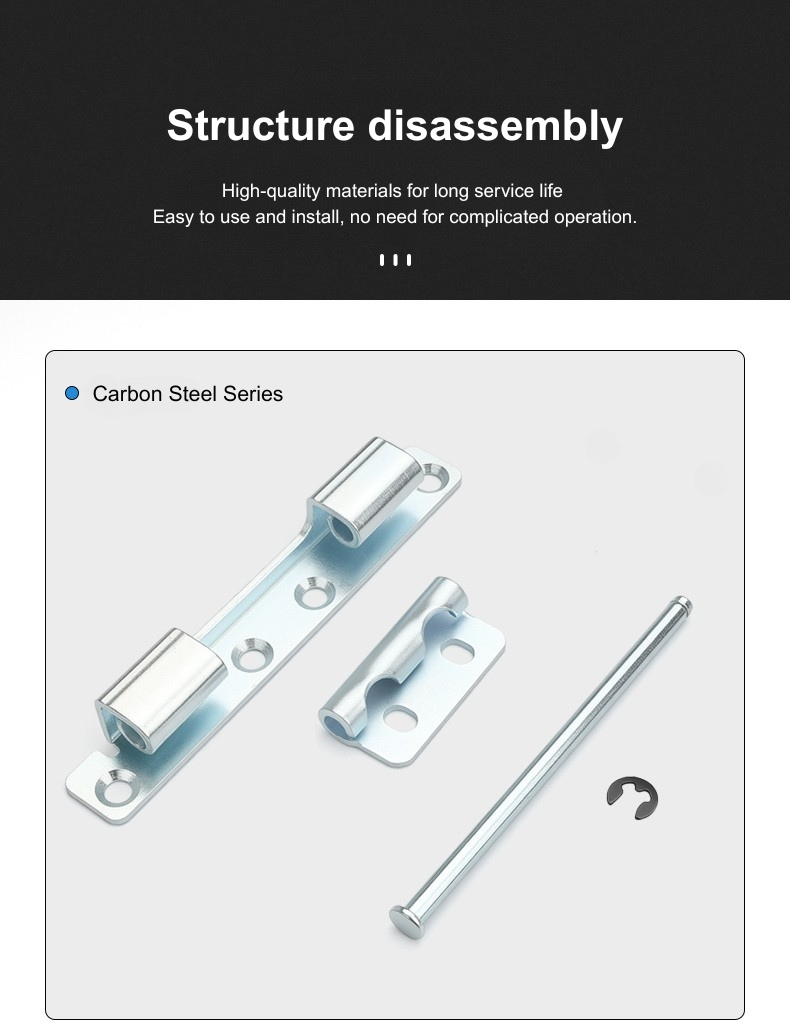

Struktur og dimensjoner

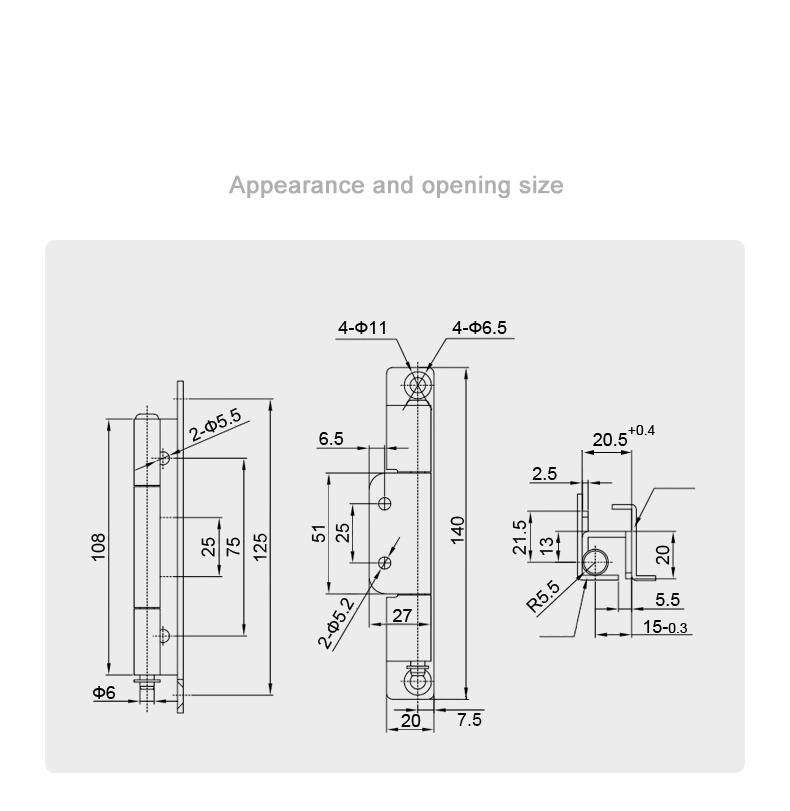

Dørhengslet har en total høyde på 108 mm med en total kroppslengde på 125 mm. Det indre spennet mellom monteringsvingene er 75 mm, med 25 mm senterseksjon ved tønnen. Tønnediameteren er Φ6 mm, og monteringsvingen er 140 mm høy med en bunnbredde på 20 mm. Hullavstand på vingen går med 51 mm og 25 mm senter, med 2×Φ5,5 mm festehull på sideprofilen.

Rammekanalinngrepet på Switchgear Door Hinge har en bredde på 20,5 mm (+0,4 mm toleranse) og en dybde på 15 mm (-0,3 mm toleranse), med en tønne seteradius på R5,5 mm. Sideprofilen viser en total inngrepshøyde på 21,5 mm, en indre kontaktdybde på 13 mm og en sideforskyvning på 5,5 mm, med et 2,5 mm trinn ved kanalinngangen. Disse dimensjonene definerer rammekanalgeometrien hengslet er designet for å fungere med - verdt å bekrefte mot spesifikasjonene for skaprammene dine før bestilling.

Materiale og overflatebehandling

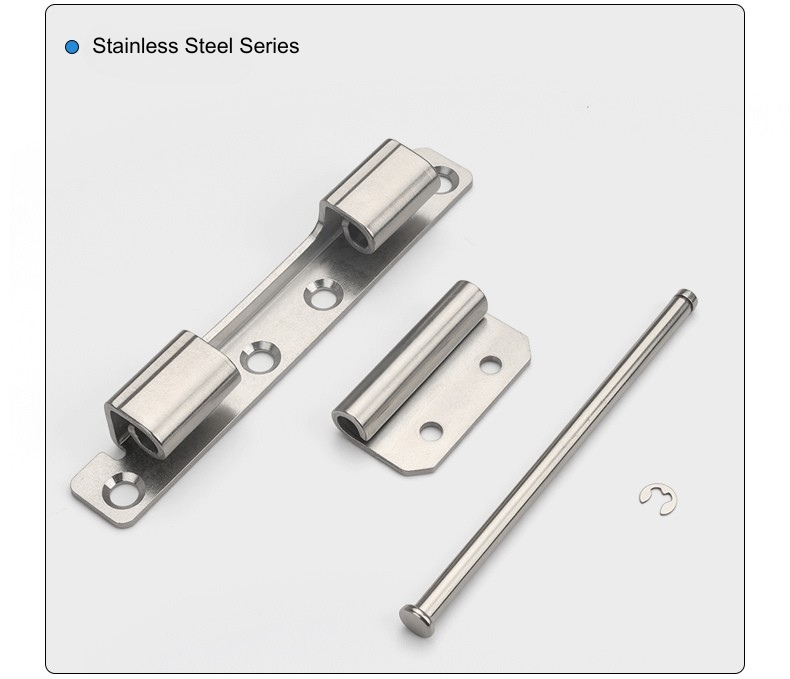

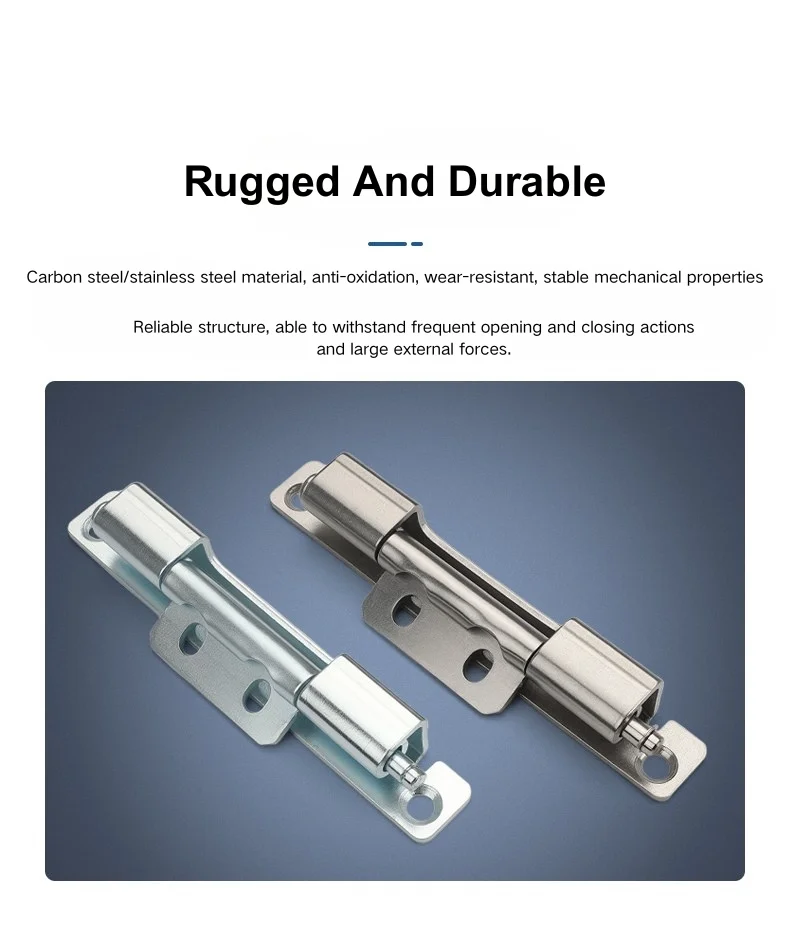

Switchgear Door Hinge er tilgjengelig i galvanisert karbonstål og 304 rustfritt stål. Versjonen av karbonstål passer standard innendørs skapmiljøer - fordelingstavler, kontrollpaneler og utstyrsskap i tørre eller klimakontrollerte rom der korrosjonseksponeringen er lav. Det er det mer kostnadseffektive alternativet for skapbygg med store volum der installasjonsmiljøet er forutsigbart.

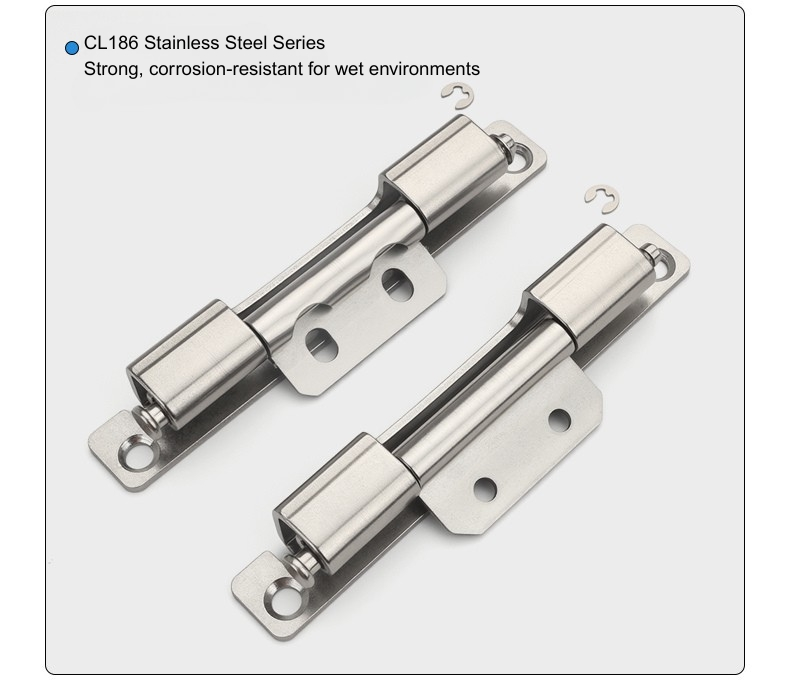

Dørhengslet i rustfritt stål er det riktige valget for utendørs bryterutstyr, fuktige bruksrom, kystinstallasjoner eller andre applikasjoner der skapet kommer til å møte fuktighet i løpet av levetiden. Rustfritt har også en tendens til å bli spesifisert når skapfinishstandarden krever konsistent overflateutseende på tvers av all maskinvare, siden den holder utseendet bedre enn galvanisert stål over tid under utfordrende forhold.

FAQ

Q1: Hvilke varianter er tilgjengelige for CL186?

CL186 kommer i fire varianter: karbonstål med runde hull, rustfritt stål med runde hull, karbonstål med slissede hull og rustfritt stål med slissede hull. Alle deler de samme kroppsdimensjonene og rammekanalens inngrepsgeometri.

Q2: Hva er forskjellen mellom versjonene med runde hull og slissede hull?

Versjonen med runde hull fester hengslet i en innstilt posisjon når det skrus ned. Versjonen med slissede hull gjør at monteringsposisjonen kan justeres før endelig stramming, noe som er nyttig når dørjusteringen må finjusteres under installasjonen eller når det er variasjon i rammegeometri mellom skapenheter.

Q3: Hvordan er CL186 installert?

CL186 er skrumontert. Monteringsvingen festes til dørpanelet ved hjelp av de medfølgende hullene, og hengselkroppen griper inn i skaprammekanalen. Det er ingen sveising nødvendig for denne modellen.

Q4: Hva er hoveddimensjonene til CL186?

CL186 er 108 mm i total høyde med en kroppslengde på 125 mm og 75 mm innvendig spennvidde. Tønnen er Φ6 mm. Monteringsvingen er 140 mm høy med 20 mm bunn. Rammekanalbredden er 20,5 mm (+0,4 mm) og dybden er 15 mm (-0,3 mm).

Q5: Hvilket materiale skal jeg velge for utendørs kabinetter?

Versjonen av rustfritt stål er det riktige valget for utendørs installasjoner, fuktige miljøer, eller hvor som helst korrosjonsbestandighet er et langsiktig krav. Versjonen av galvanisert karbonstål passer til standard innendørs skapapplikasjoner.

Q6: Er CL186 et skjult hengsel?

Ja — CL186-koblingsdørhengslet sitter inne i skaprammekanalen når døren er lukket, og etterlater ingen synlig maskinvare på den utvendige dørflaten. Hengselkroppen er helt innfelt i rammeprofilen.

Q7: Kan døren fjernes etter installasjon?

Ja. CL186 er et avtakbart hengsel - døren kan løftes av karmkanalen uten verktøy når hengslet er frigjort. Dette gjør det praktisk for skapsamlingslinjer og feltvedlikehold der periodisk dørfjerning er nødvendig.

Q8: Hvilke skaptyper er CL186 egnet for?

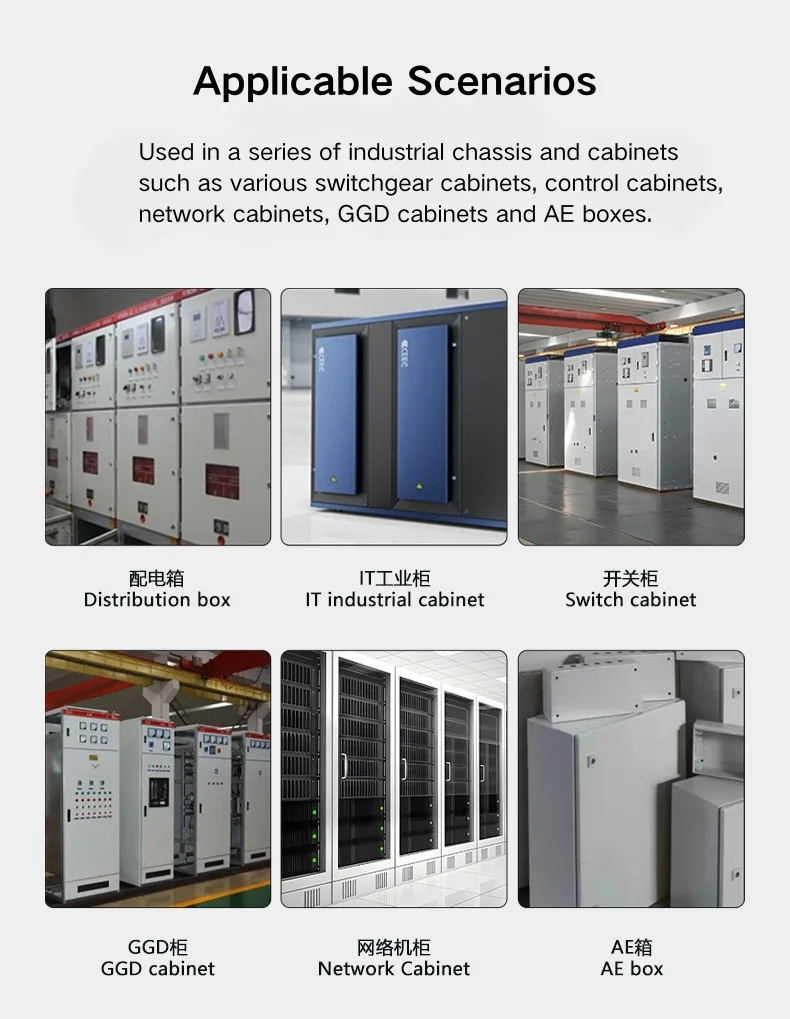

CL186 skjult hengsel brukes på koblingsskap, elektriske distribusjonsbokser, kontrollskapdører og industrielt utstyr - hvor som helst et avtakbart, skjult hengsel med en ren utvendig profil er den foretrukne spesifikasjonen.
