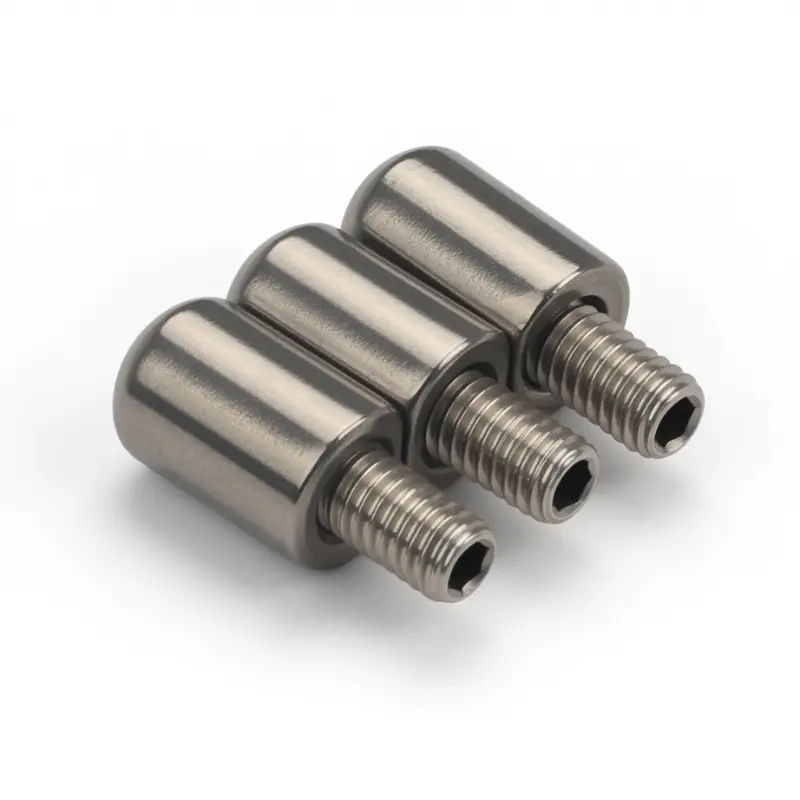

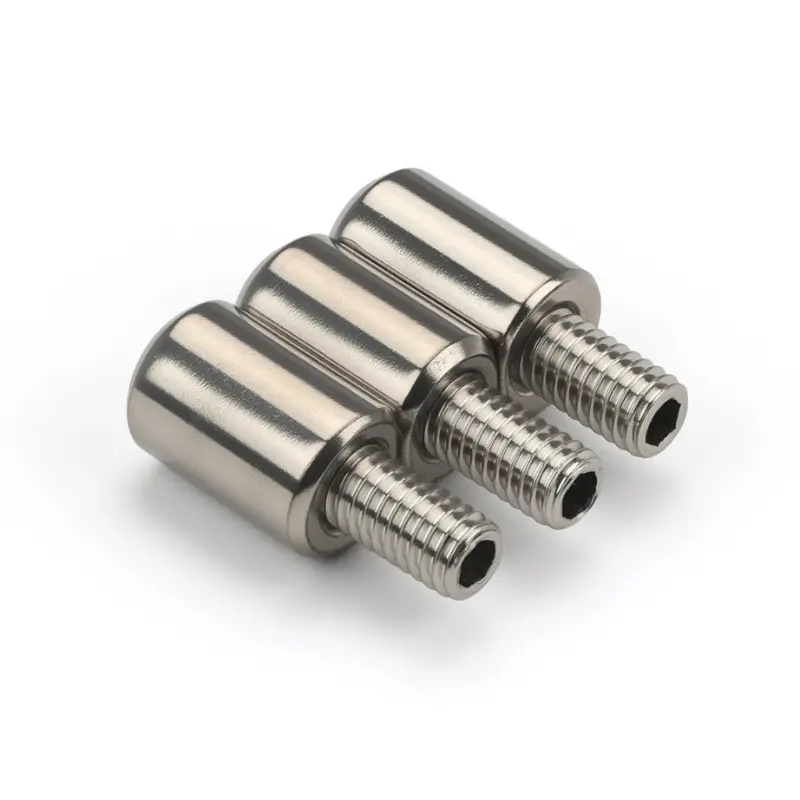

Påsveiset parlamentsvippehengsel

For de engrosinnkjøpte paneldørhengslene fra Yitai Lock kommer Weld-On Parliament Pivot Hinge i elleve varianter som dekker innvendige og utvendige gjengetyper, M6- og M8-størrelser, integrerte og avtakbare stiftkonfigurasjoner, og både 201 og 304 rustfritt stål. Den integrerte typen har en fast stift egnet for permanente installasjoner; den avtakbare typen har en sideutgangsstift som kan trekkes ut for å fjerne døren uten verktøy, som er det vanligste valget for skap som trenger periodisk fjerning av dør under vedlikehold eller installasjon.

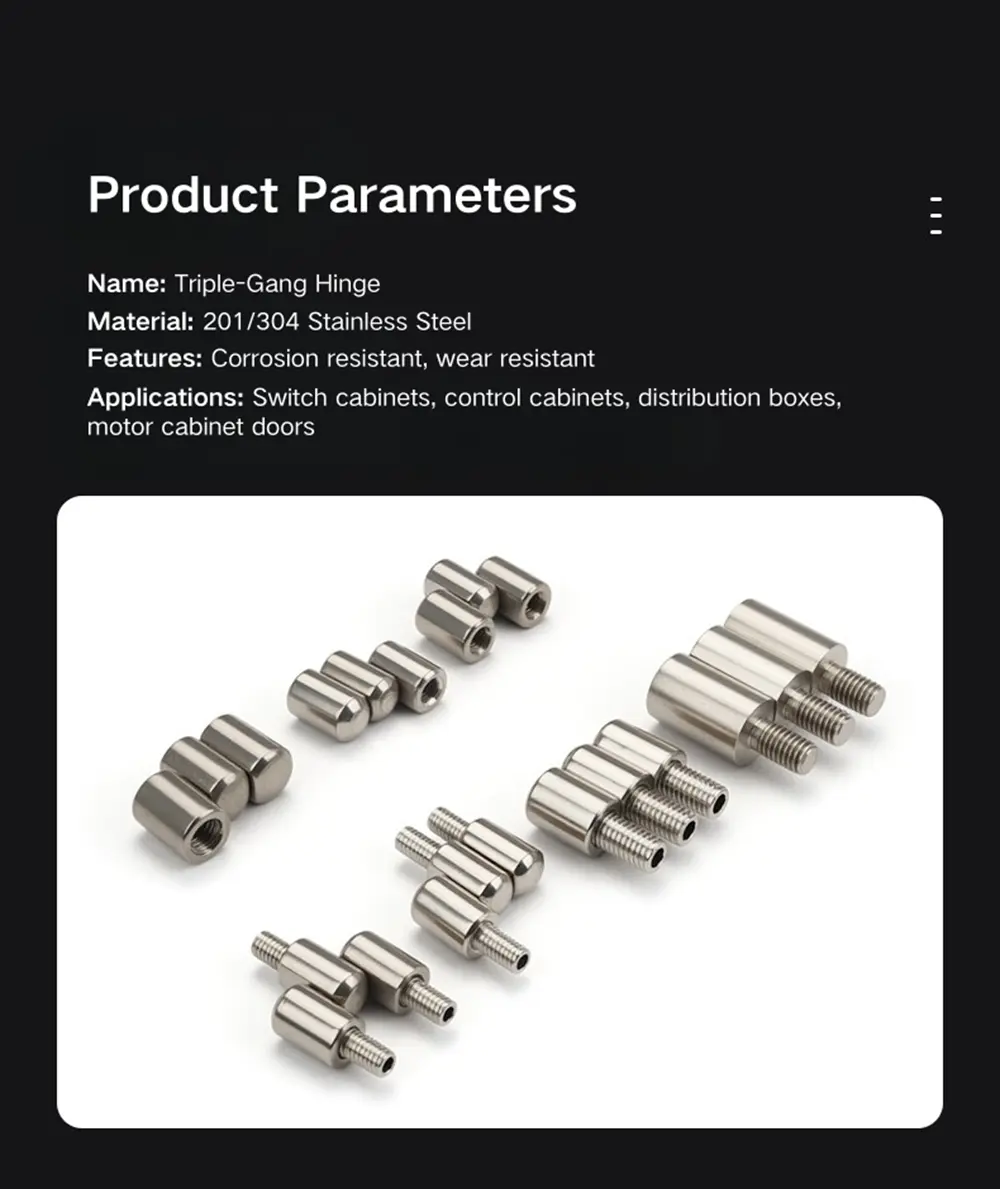

Produktmodell	M8/10/12/14/16 Overflatehengsel
Materiale	Jern/201 rustfritt stål/304 rustfritt stål
kan velge farge	Rustfritt stål/Sort
Bruk	Passer til ulike typer koblingsskap, kontrollbokser m.m

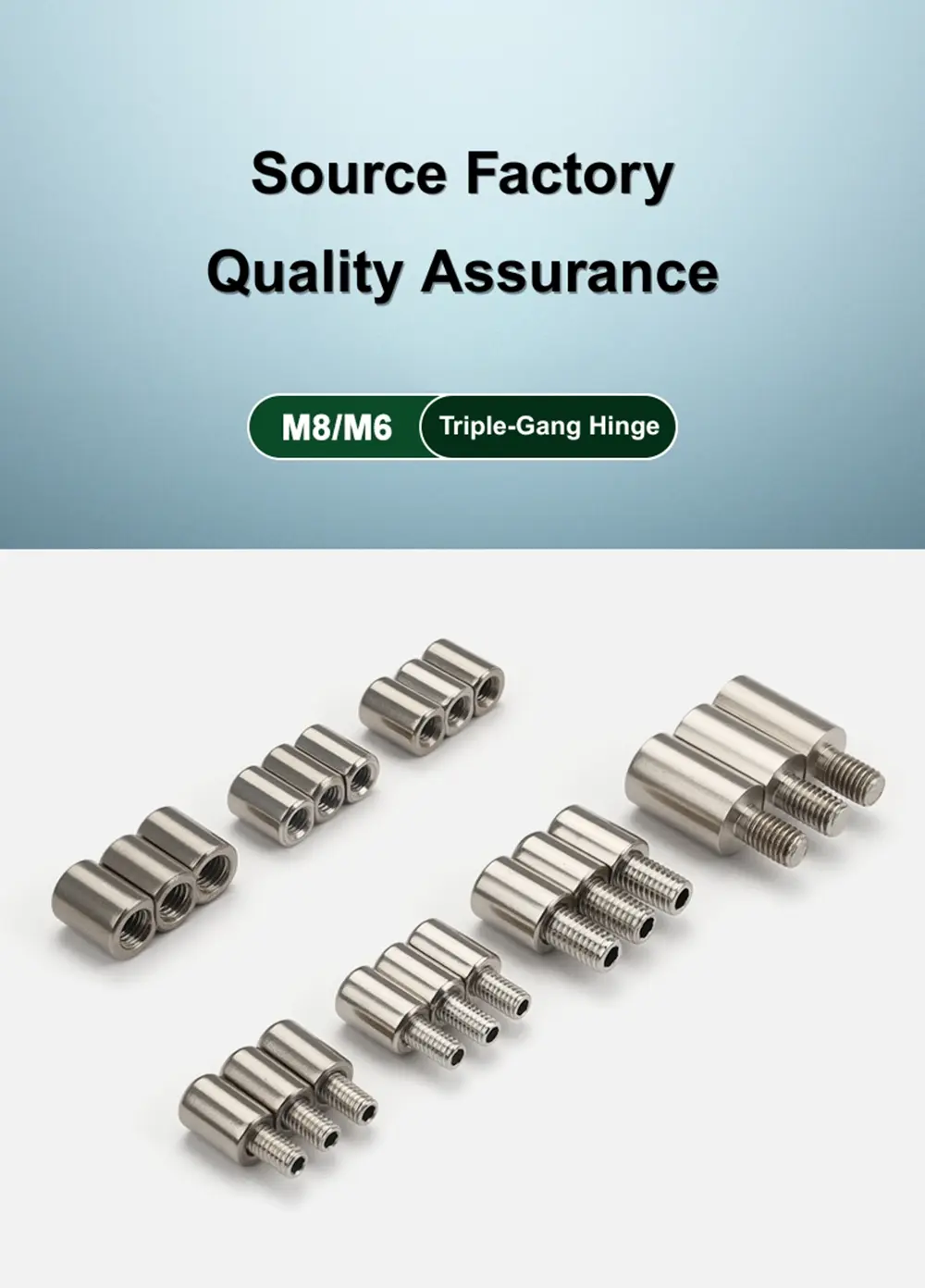

Modellalternativer og trådtyper

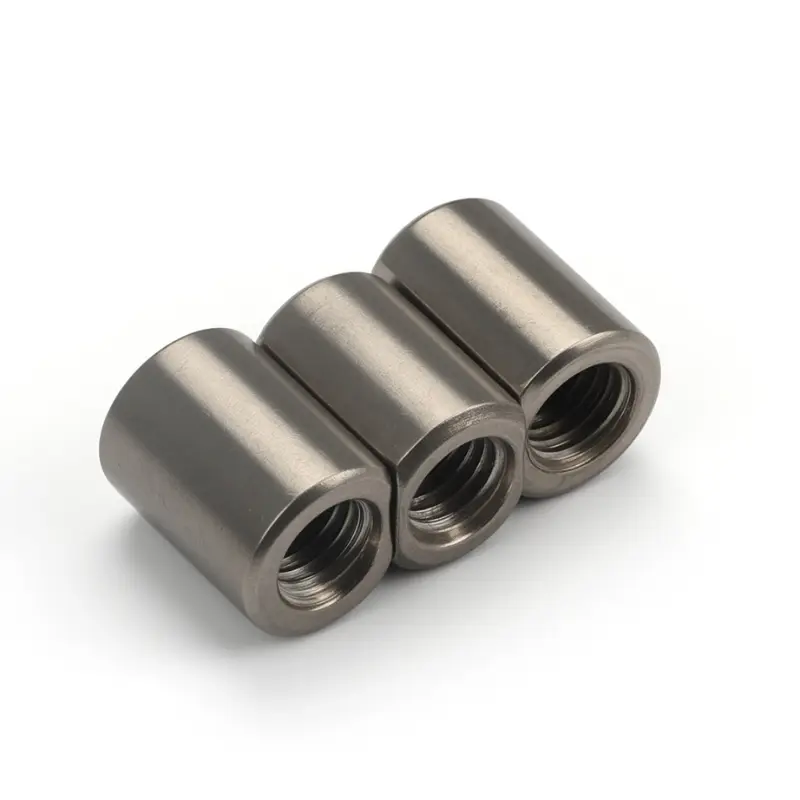

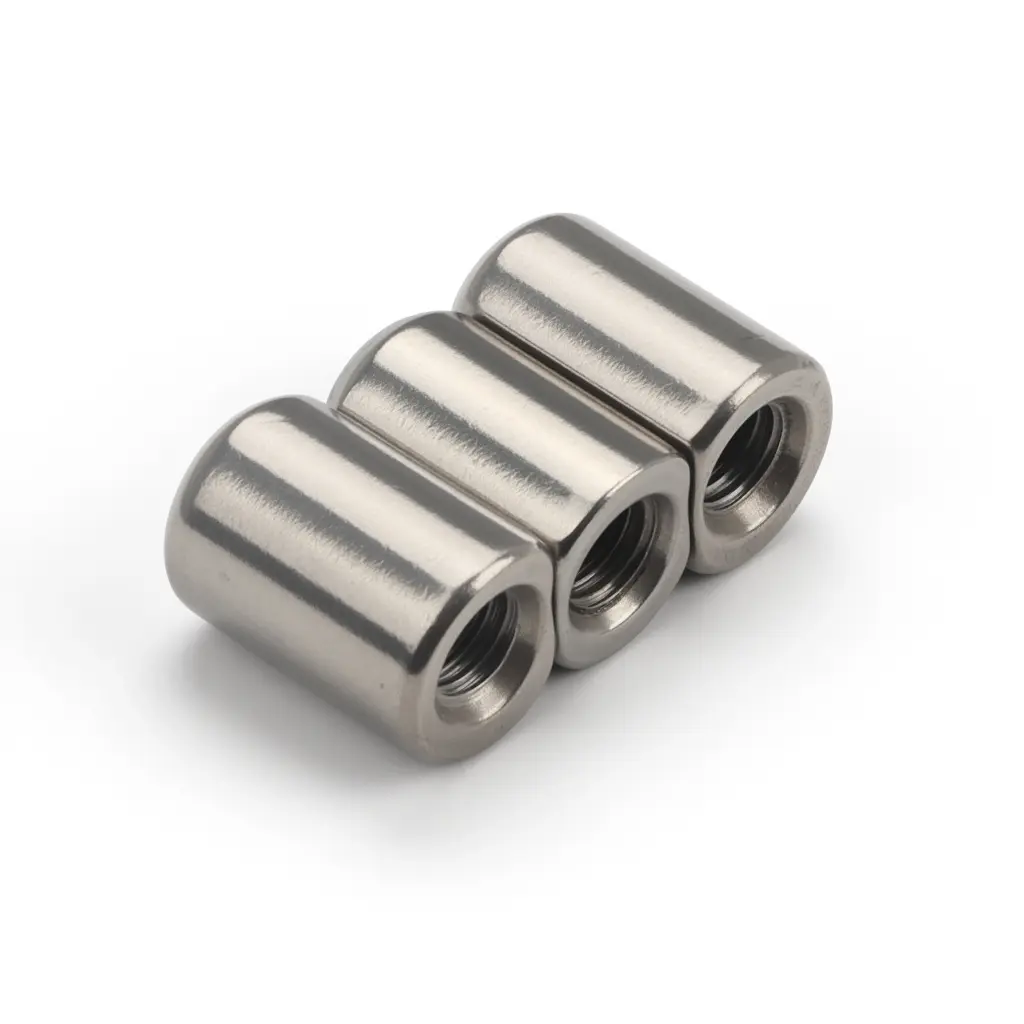

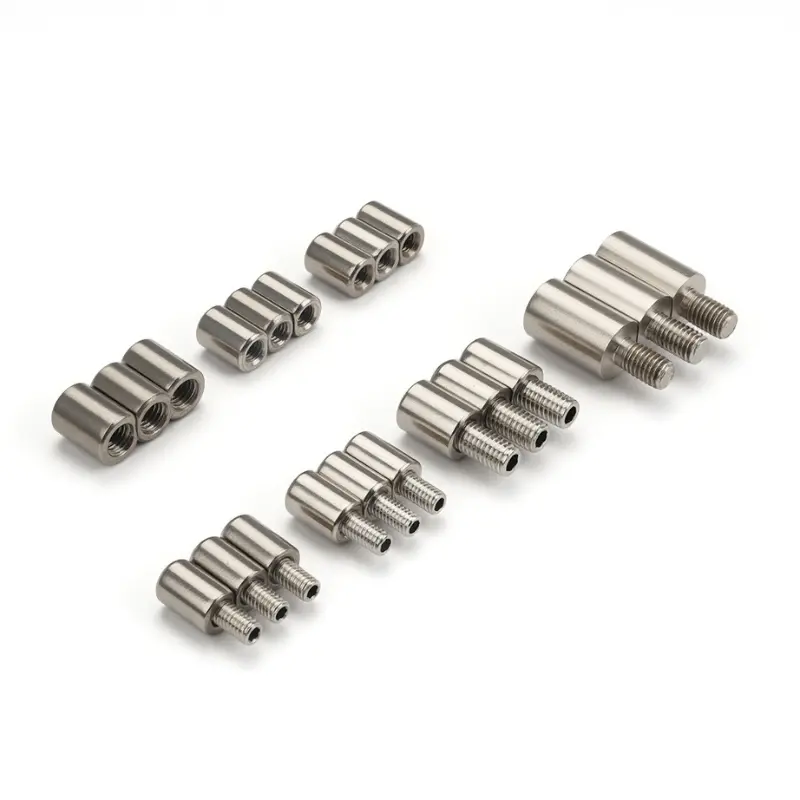

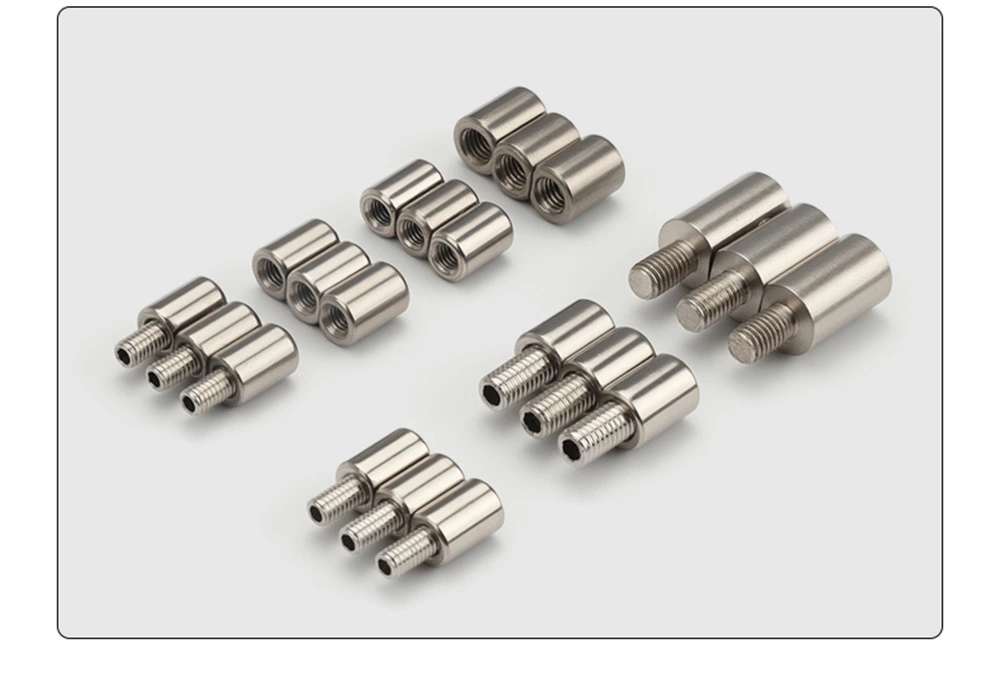

The Weld-On Parliament Pivot Hinge tilbys i innvendige og utvendige gjengeversjoner i både M6- og M8-størrelser. Den utvendige gjengetypen har en utstikkende gjengetapp på monteringsenden som tres direkte inn i et hull i dørpanelet eller karmen. Den innvendige gjengetypen har en gjenget muffe på monteringsenden som aksepterer en bolt fra panelsiden. Begge griper inn i monteringsflaten ved å gjenge og sikres deretter ved sveising for en permanent, stabil installasjon.

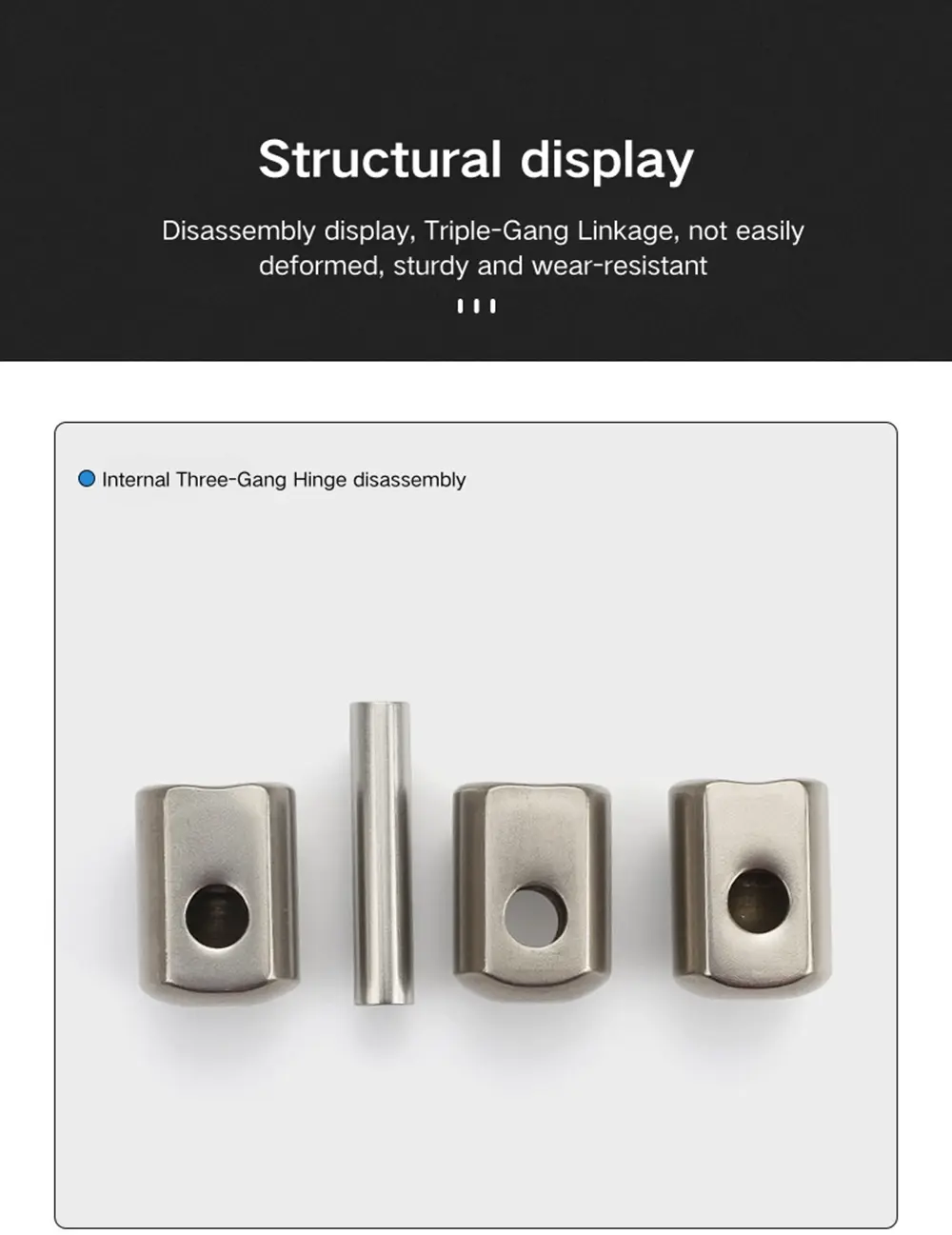

Innenfor hengselområdet er M6 utvendig gjengeintegrert type og M6 innvendig gjengeintegrert type varianter med fast pinne – pinnen er en del av hengselhuset og kan ikke fjernes. Alle andre varianter er avtakbare, med sidehull gjennom tønnen som gjør at pinnen kan skyves ut når døren skal av. M8×16 utvendig gjengevariant er det lengste tappalternativet i serien, egnet for paneler med større monteringsdybde.

Struktur og dimensjoner

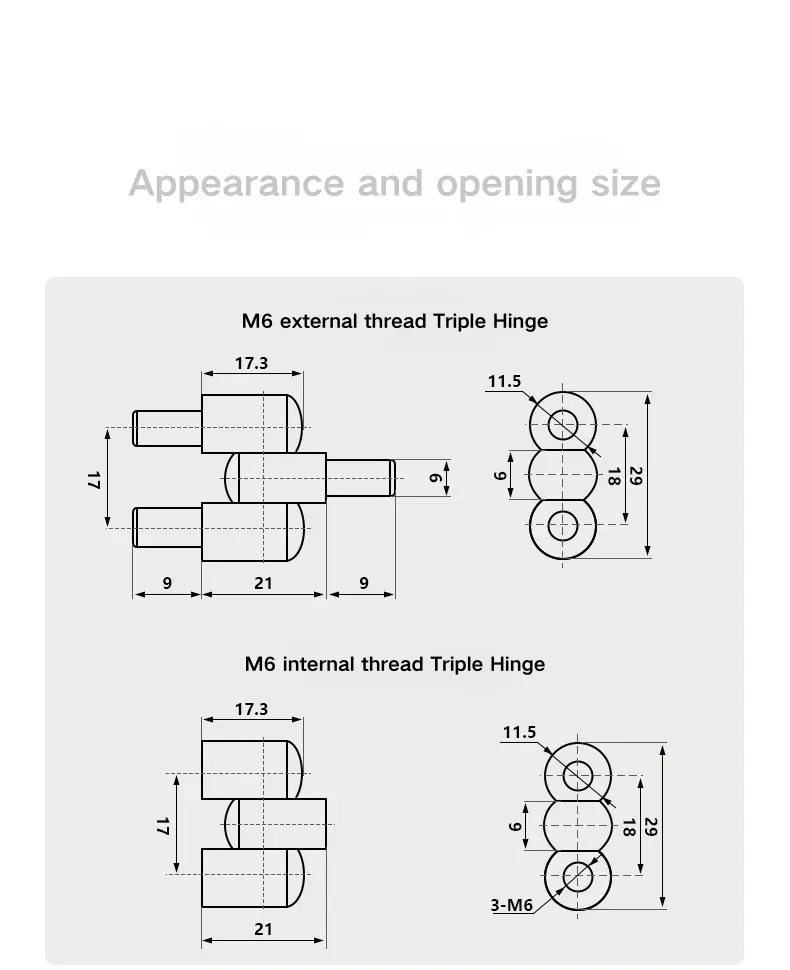

M6 Weld-On Parliament Pivot Hinge har en total lengde på 17,3 mm med et 21 mm senterspenn. Den utvendige gjengeversjonen legger til 9 mm stenderforlengelser i hver ende, noe som gir en total spredning på 39 mm. Trippeltønnestabelen måler 29 mm i total høyde over tre seksjoner på 9 mm, 18 mm, og den øverste knoken, med en 11,5 mm tønnebredde og en 6 mm pinnediameter.

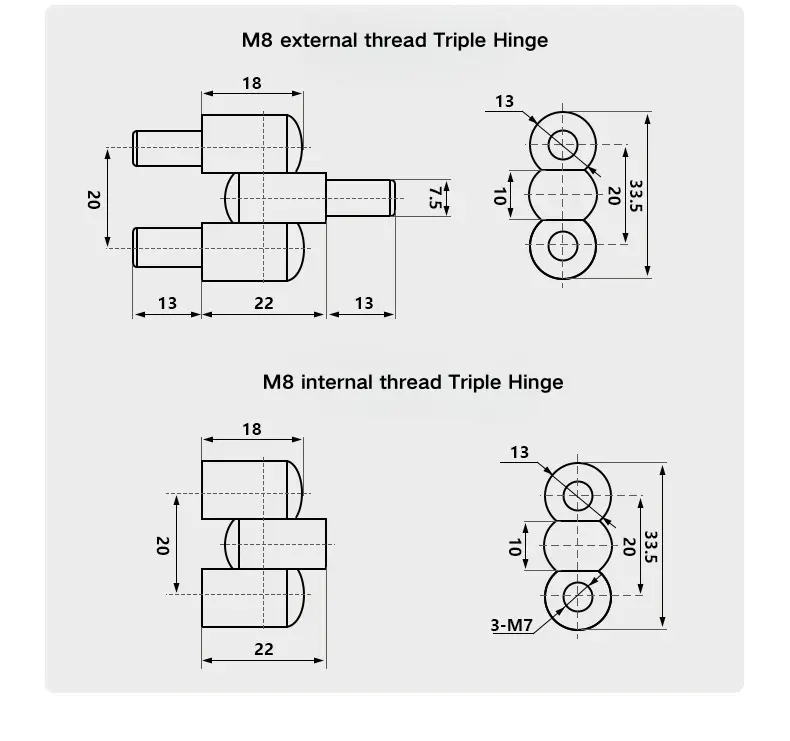

M8 dreiehengslet er proporsjonalt større, med en kroppslengde på 18 mm og 22 mm senterspenn. Den utvendige gjengeversjonen legger til 13 mm stenderforlengelser på hver side for en total spredning på 48 mm. Trippeltønnestabelen løper 33,5 mm i total høyde over tre seksjoner - 10 mm, 20 mm, og den øverste knoken - med en 13 mm tønnebredde og en 7,5 mm pinnediameter. Den innvendige gjengen M8-varianten bruker 3×M7 gjengede muffer.

Installasjon og pin-konfigurasjon

The Weld-On Parliament Pivot Hinge monteres ved å tre tappen eller muffeenden inn i dørpanelet eller rammens monteringspunkt, og deretter sveise for å fikse posisjonen permanent. Denne kombinasjonen av gjengeinngrep og sveising gir et sikkert feste som håndterer både rotasjonsbelastningen ved dørsykling og eventuelle sidekrefter på hengslet under bruk.

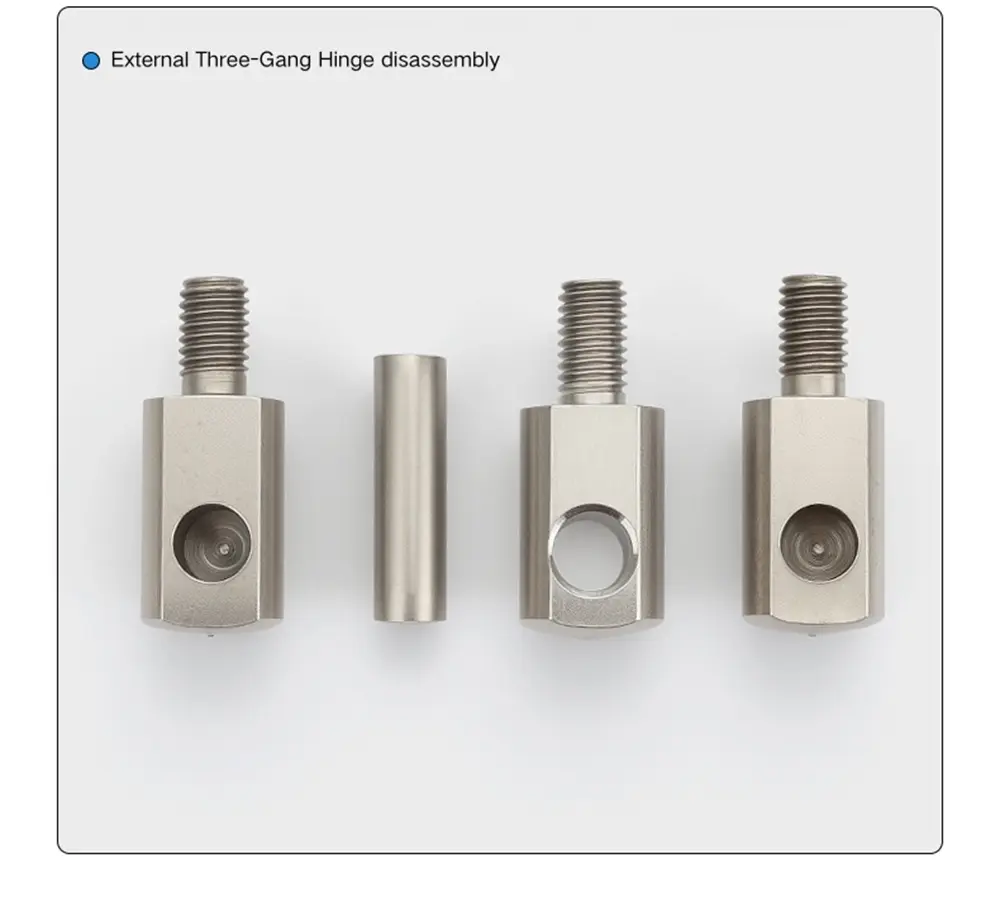

For de avtakbare versjonene av denne enheten går pinnen ut gjennom et sidehull i tønnekroppen og kan trekkes ut for å frigjøre døren fra rammen uten å forstyrre det sveisede festet. De integrerte versjonene har ingen sidehull; tappen er festet inne i tønnen og hengslet er ikke designet for fjerning av dør. Å velge mellom integrert og avtakbar avhenger av om fjerning av dør er et krav i skapets levetid.

Materiale og overflatefinish

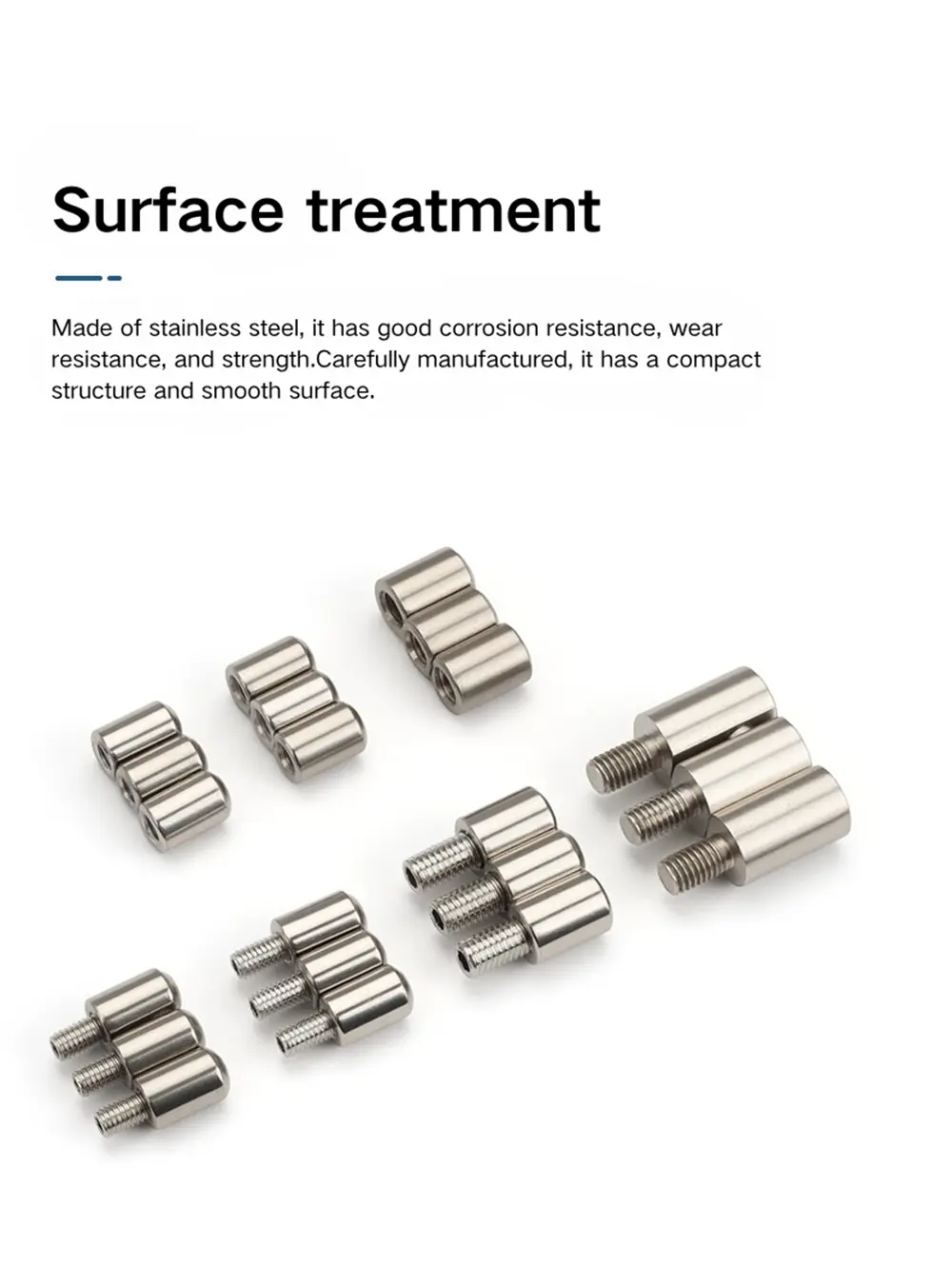

Denne modulære er tilgjengelig i 201 og 304 rustfritt stål, begge ferdig med vibrerende polering. Den vibrerende poleringsprosessen fjerner grader og skarpe kanter og gir en jevn matt overflate med lav glans - den er ikke børstet eller speilfinish. Begge karakterene ser like ut etter polering; forskjellen er i korrosjonsbestandighet.

201 rustfritt stål tilbyr anstendig korrosjonsmotstand for innendørs kraftskap og distribusjonspanelapplikasjoner i moderate miljøer, og er det mer kostnadseffektive alternativet i hele serien. 304 rustfritt stål Weld-On Parliament Pivot Hinge er det bedre valget for utendørs kabinetter, fuktige miljøer eller installasjoner der langsiktig korrosjonsbestandighet er et strengt krav. Begge er tilgjengelige på tvers av de fleste kombinasjoner av trådstørrelse og pinnekonfigurasjon i serien.

FAQ

Q1: Hvilke varianter er tilgjengelige i denne hengselserien?

Serien dekker elleve varianter: innvendig og utvendig gjenger i M6- og M8-størrelser, på tvers av 201 og 304 rustfritt stål, i integrerte og avtakbare stiftkonfigurasjoner. M8×16 utvendig gjenge er også tilgjengelig som et utvidet tappalternativ for dypere panelmontering.

Q2: Hva er forskjellen mellom de integrerte og avtakbare typene?

Den integrerte typen har en fast pinne - den kan ikke fjernes og hengslet er ikke designet for demontering av dør. Den avtakbare typen har et sideutgangshull gjennom løpet; tappen glir ut for å la døren løftes av karmen uten verktøy eller forstyrre det sveisede festet.

Q3: Hva er forskjellen mellom intern og ekstern tråd?

Den utvendige gjengeversjonen har en utstikkende tapp som tres inn i et tappet hull i panelet eller rammen. Den innvendige gjengeversjonen har en gjenget muffe som aksepterer en bolt fra panelsiden. Begge sveises deretter på plass etter gjenging for en permanent installasjon.

Q4: Hvordan er dette hengslet installert?

Installasjon innebærer å tre tappen eller muffen inn i dørpanelet eller rammens monteringspunkt, og deretter sveise for å fikse hengslet permanent. Kombinasjonen av gjengeinngrep og sveising holder hengslet stabilt under både rotasjonsdørbelastning og sidekrefter.

Q5: Hva er hoveddimensjonene for M6- og M8-versjonene?

M6 Weld-On Parliament Pivot Hinge-kroppen er 17,3 mm lang med 21 mm senterspenn og 6 mm pinnediameter. Trippeltønnestabelen er 29 mm høy og 11,5 mm bred. M8-versjonen har en 18 mm kropp, 22 mm senterspenn, 7,5 mm pinnediameter og en 33,5 mm tønnestabelhøyde ved 13 mm bred.

Q6: Hva er vibrerende polering?

Vibrerende polering er en tumlingsprosess som fjerner grader og skarpe kanter fra delens overflate, og gir en jevn matt finish med lav glans. Det er ikke en børstet eller speilfinish. Både 201 og 304 rustfrie versjoner av dette hengslet går gjennom den samme vibrerende poleringsprosessen.

Q7: Hvilken rustfri stålkvalitet skal jeg velge?

201 rustfritt stål passer standard innendørs strømskap og distribusjonspanelapplikasjoner der korrosjonseksponeringen er moderat. 304 rustfritt stål er det beste alternativet for utendørs skap, miljøer med høy luftfuktighet eller installasjoner der langvarig korrosjonsbestandighet er et hardt krav.
