Skjult hengsel med pigger

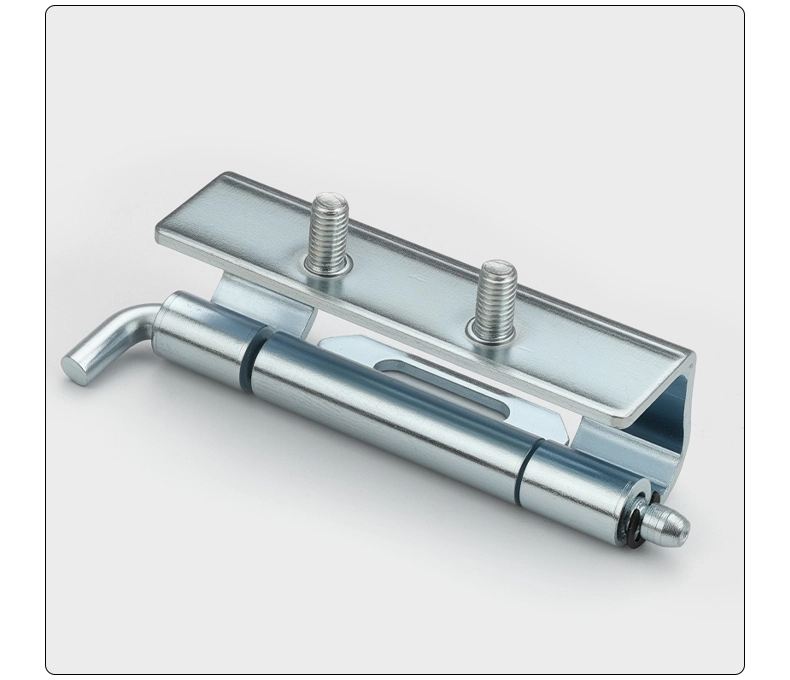

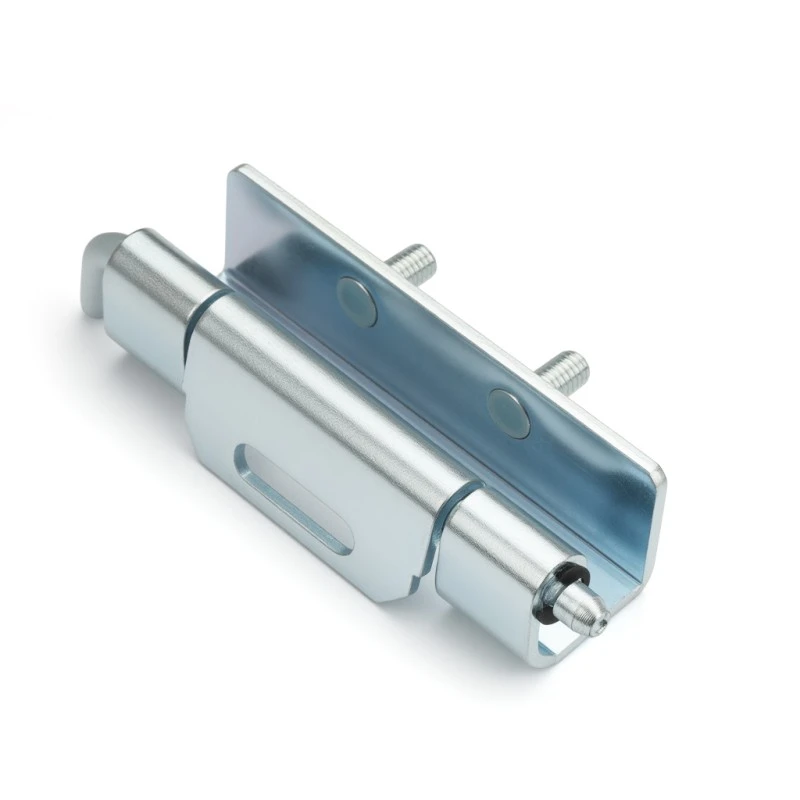

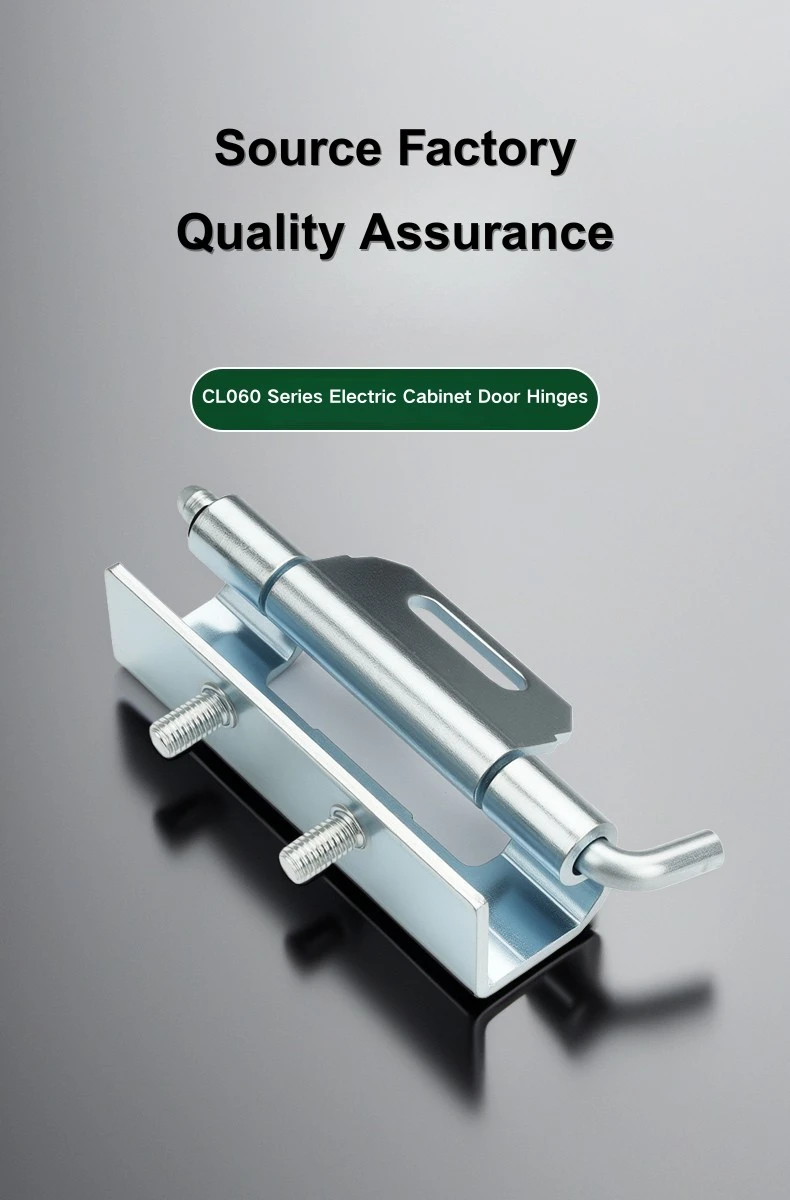

For alle som kjøper avtakbare kabinetthengsler fra Yitai Lock, håndterer det skjulte hengslet med studs CL060 både sveising og muttermontering, og skruene er allerede inkludert. Det er et 19,8 mm spor på monteringsvingen slik at du kan finjustere posisjonen før du låser den ned – nyttig når du trenger at døren skal henge rett. Den totale lengden kommer inn på 86 mm med en 70 mm hengselkropp og Φ5 mm løp.

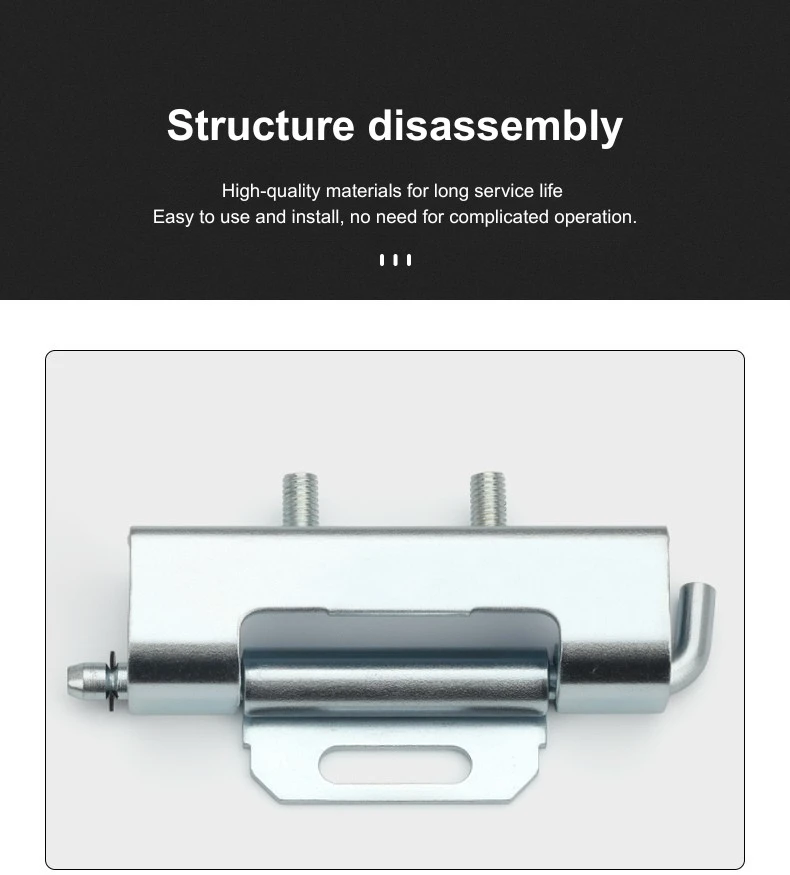

Struktur og dimensjoner

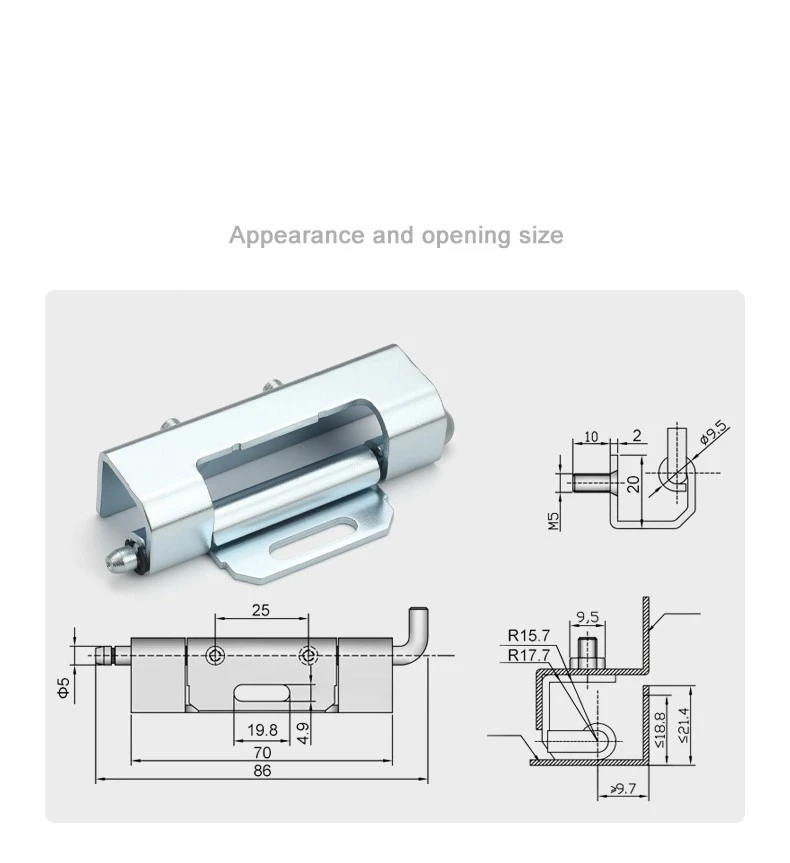

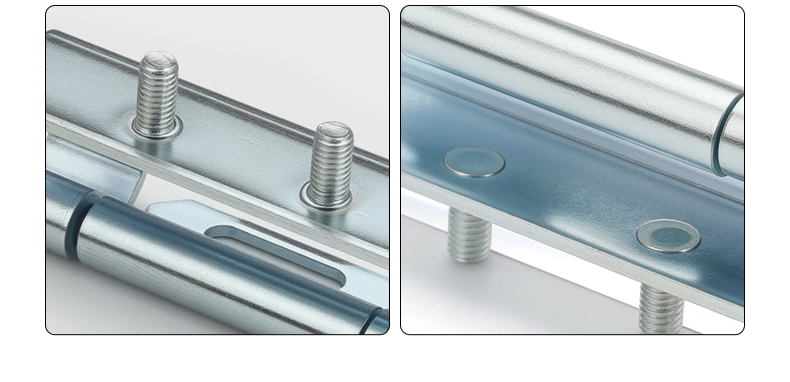

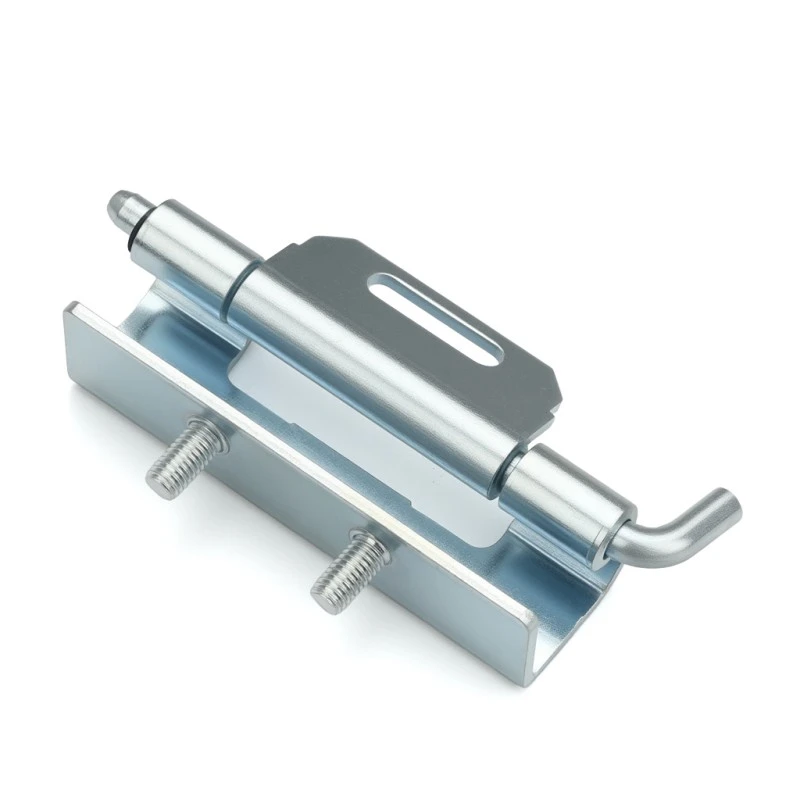

Det skjulte hengslet med stender har en total lengde på 86 mm, hvor hoveddelen tar opp 70 mm av det og monteringsvingen dekker resten. Tønnen er Φ5 mm, og selve tappen har et Φ9,5 mm hode, et 10 mm skaft, en 2 mm skulder og M5-gjenging – enkelt å gå i inngrep med rammekanalmutteren.

For rammekompatibilitet er det skjulte hengslet med stender designet for kanaler med en indre radius på R15,7 til R17,7 mm, en dørpanelklaringsdybde på ≤18,8 mm, en siderekkevidde på ≤21,4 mm og en karmåpning på >9,7 mm. Hengselkroppen er 22,6 mm bred og monteringsvingen er 25 mm bred – kompakt nok til å sitte rent innenfor rammen uten å stikke ut forbi dørflaten.

Installasjon og montering

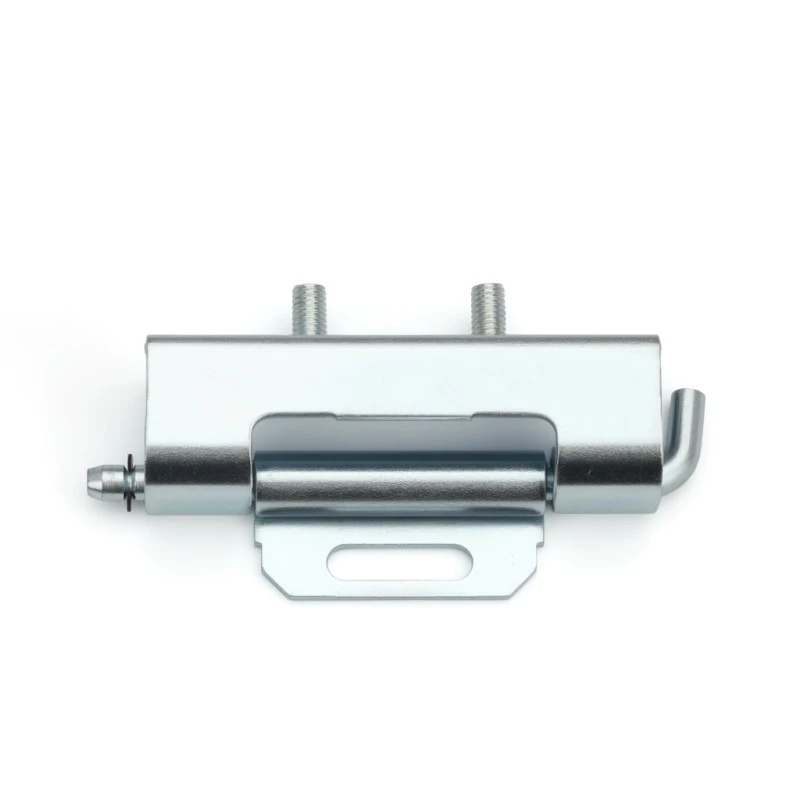

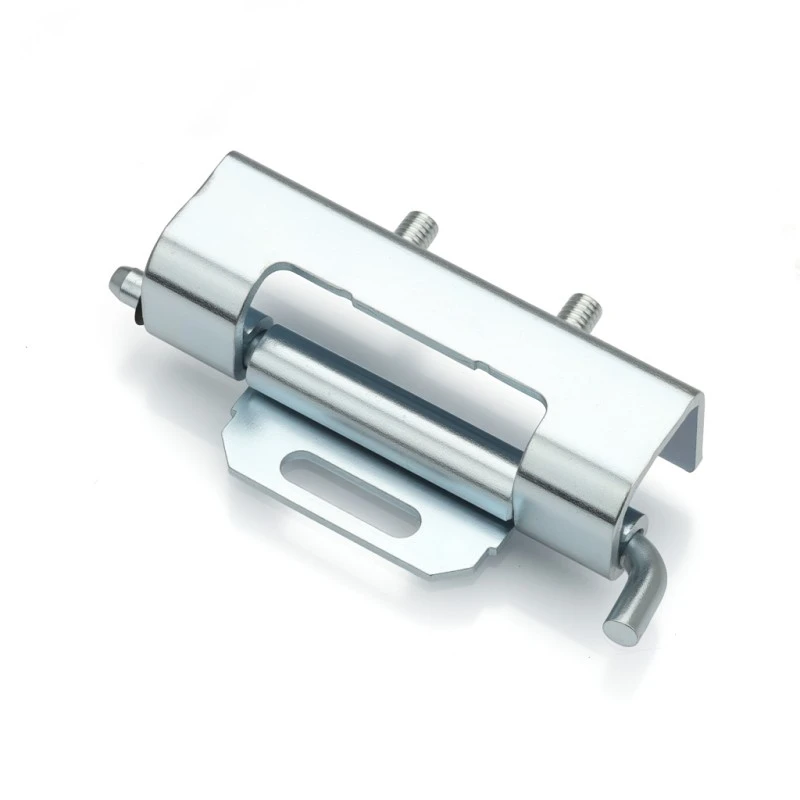

Skjult hengsel med bolter går inn med en kombinasjon av sveising og muttermontering. Monteringsvingen sveises til dørpanelet under fabrikasjon, og stenderenden griper inn i rammekanalen ved hjelp av de medfølgende M5-skruene. Det 19,8 mm sporet på vingen gir deg litt plass til å skifte hengselposisjonen før du strammer alt ned, noe som gjør dørinnrettingen mye mindre kranglete under monteringen.

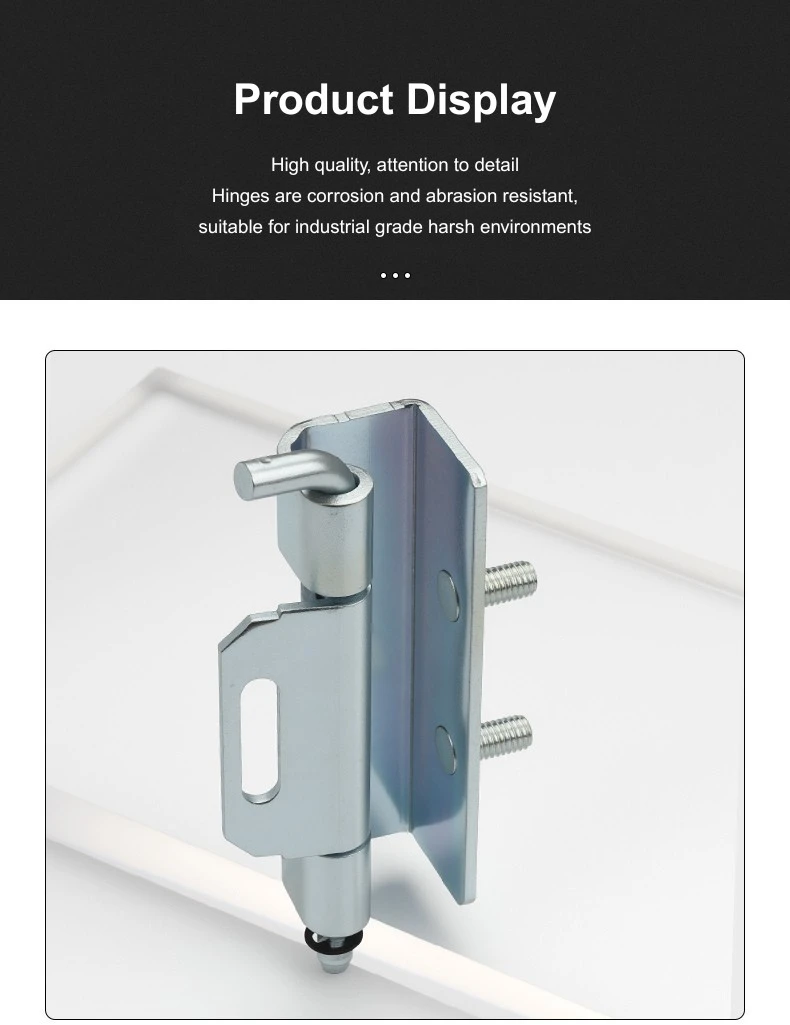

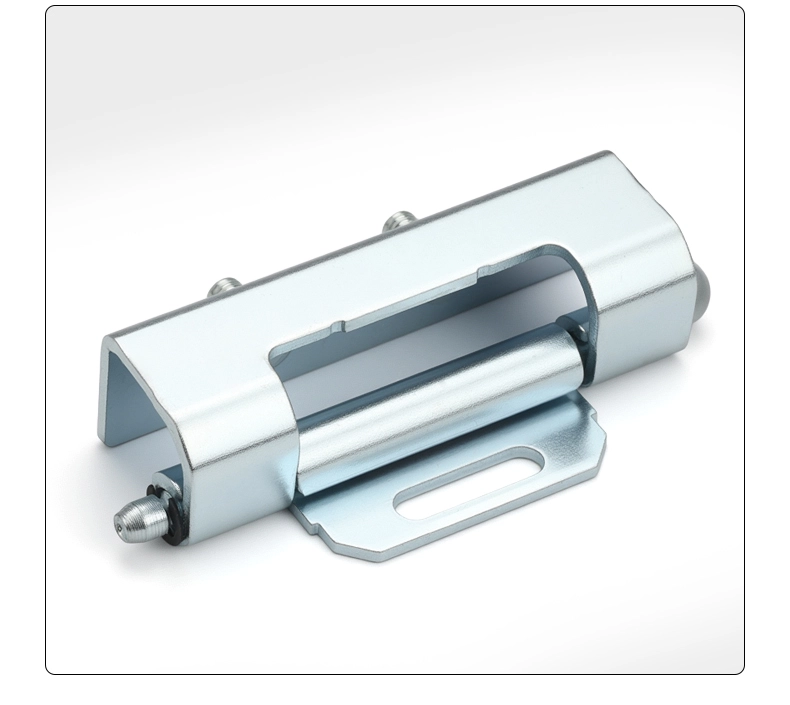

Når alt er festet på plass, lar det skjulte hengslet med stender fortsatt døren løsne ved behov – bare løsne stenderen fra karmkanalen og døren løftes fritt. Den sveisede vingen forblir på dørpanelet permanent, så å ta av døren påvirker ikke hengselmonteringen i det hele tatt. Det er en praktisk funksjon for skap som trenger døren fjernet for ledningsføringer eller intern tilgang.

Applikasjonsscenarier

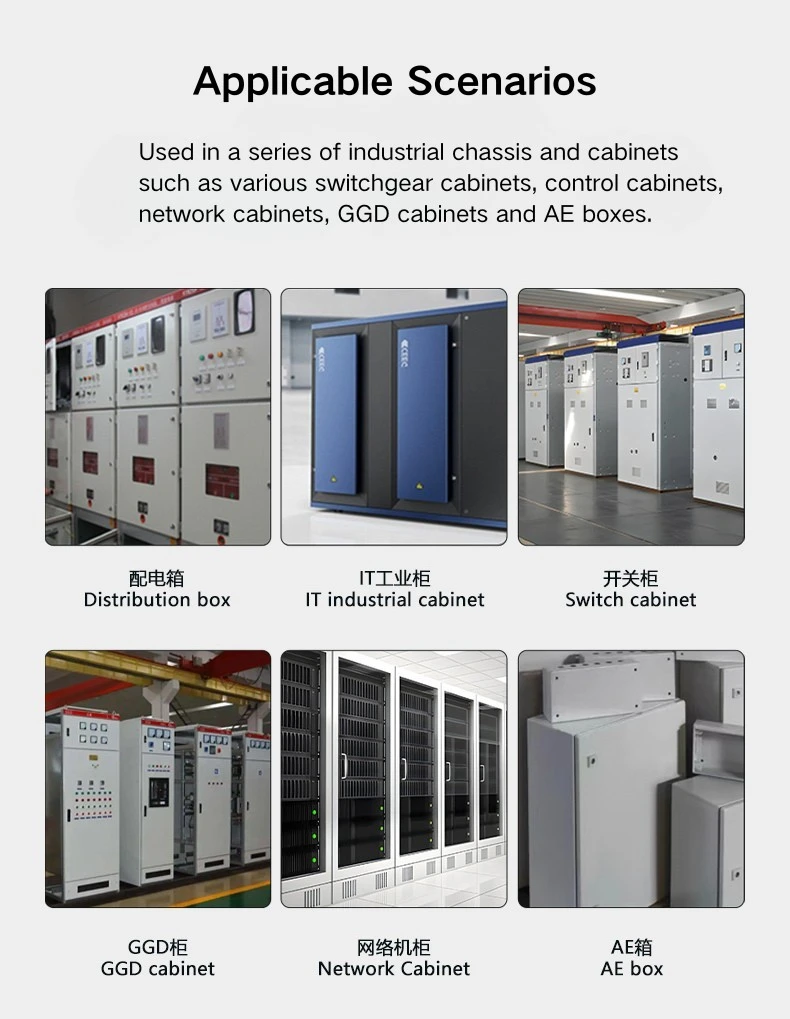

Det skjulte hengslet med stender viser seg oftest på fordelingspaneldører, koblingsskap, nettverksskapdører og industriutstyrsskap der det er viktig å holde det ytre rent. Siden hengslet sitter inne i rammen, er det ingenting synlig på utsiden når døren er lukket - ingen utstikkende løp, ingen synlig vinge.

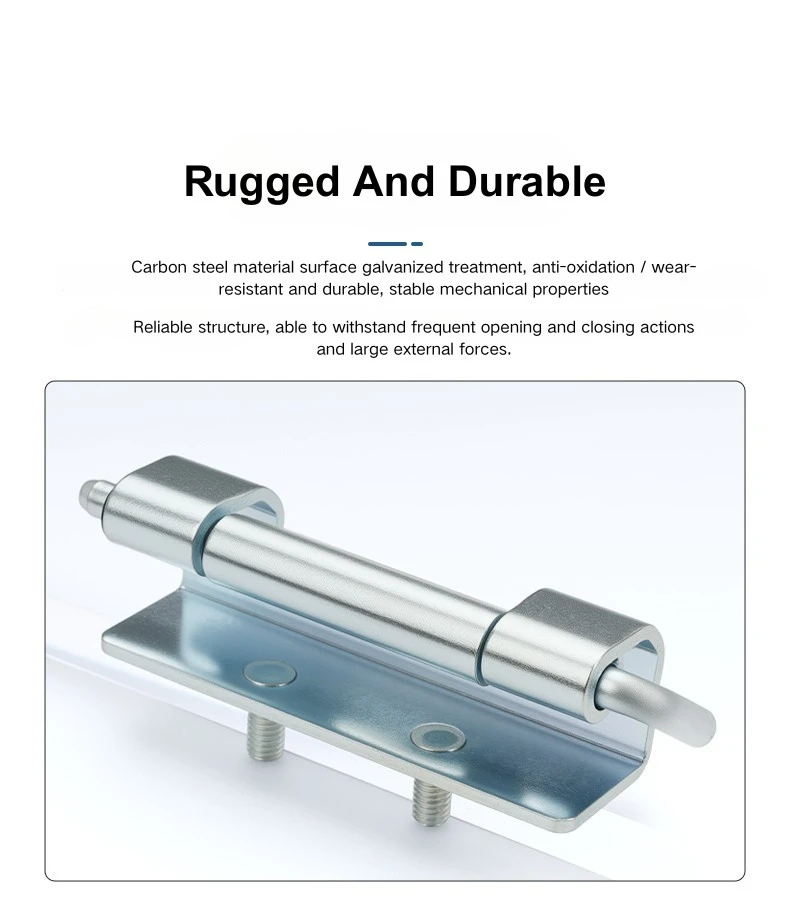

Den avtakbare siden av det skjulte hengslet med stender kommer også godt med for skap som monteres på verkstedet og sendes til stedet – døren kan løsne for transport og settes på igjen når skapet er på plass. Den galvaniserte karbonstålfinishen er fin for standard innendørs industrielle miljøer, og ved 86 mm passer hengslet til rammekanaldimensjonene du vanligvis finner på distribusjons- og koblingsskap.

FAQ

Q1: Hva er den totale størrelsen på CL060-hengslet?

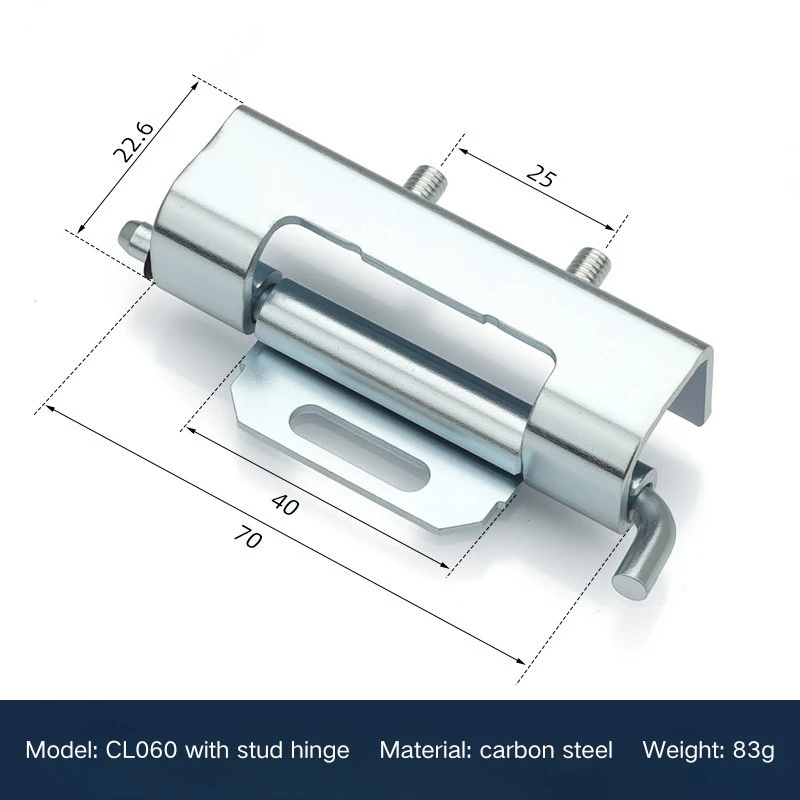

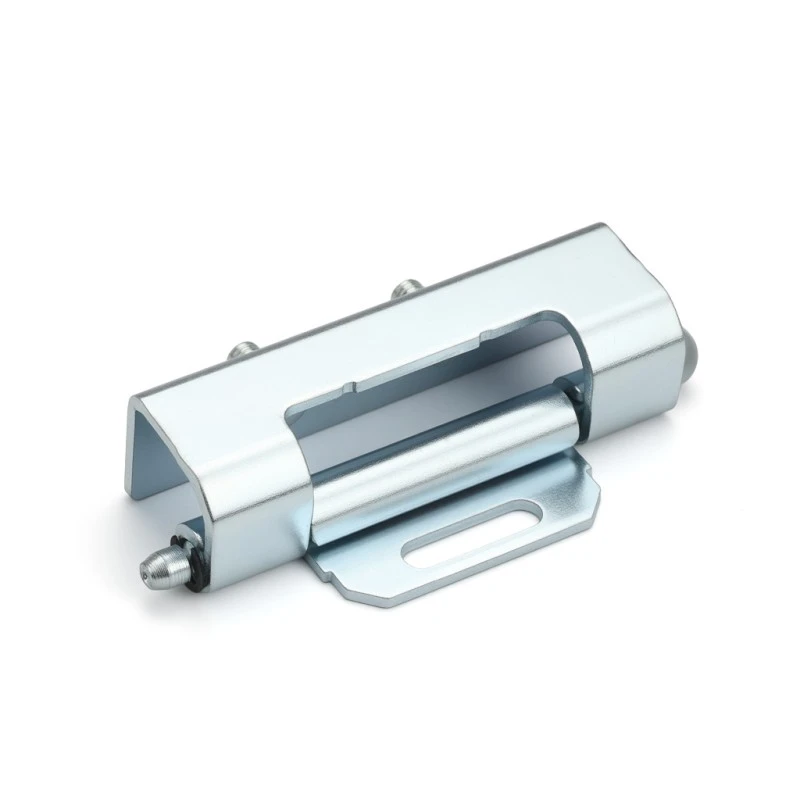

Det skjulte hengslet CL060 har en total lengde på 86 mm, en hengsellengde på 70 mm og en tønnediameter på Φ5 mm. Monteringsvingen er 25 mm bred og hengselkroppen er 22,6 mm bred. Totalvekten er 83g.

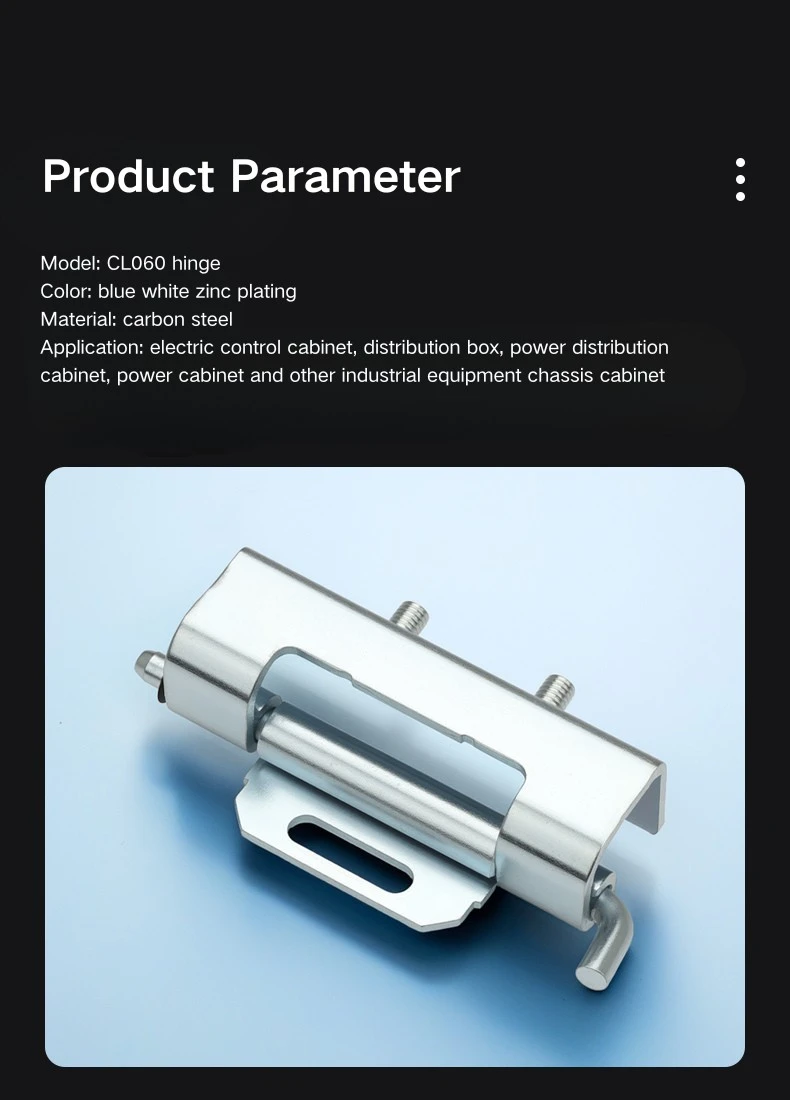

Q2: Hvilket materiale er CL060 laget av?

CL060 er laget av karbonstål med galvanisert finish. Den er for øyeblikket kun tilgjengelig i én spesifikasjon.

Q3: Hvordan er CL060 installert?

CL060 bruker en kombinasjon av sveising og muttermontering. Monteringsvingen er sveiset til dørpanelet, og tappen griper inn i karmkanalen ved hjelp av de medfølgende M5-skruene. Det slissede monteringshullet muliggjør posisjonsjustering før endelig fiksering.

Q4: Hva er studdimensjonene?

Stiften har en 9,5 mm hodediameter, en 10 mm skaftlengde, en 2 mm skulder, og er gjenget M5. Den griper inn i en rammekanal med en åpning på >9,7 mm.

Q5: Hvilke rammekanaldimensjoner passer CL060?

Det skjulte hengslet CL060 passer i en rammekanal med en indre radius på R15,7 til R17,7 mm. Dørpanelets dybde er ≤18,8 mm og den totale siderekkevidden er ≤21,4 mm.

Q6: Hvilke kapslingstyper er CL060 egnet for?

CL060 brukes på distribusjonspaneldører, koblingsskap, industrielle nettverksskap og skapdører for mekanisk utstyr - hvor som helst et skjult, avtakbart hengsel foretrekkes fremfor et overflatemontert alternativ.
