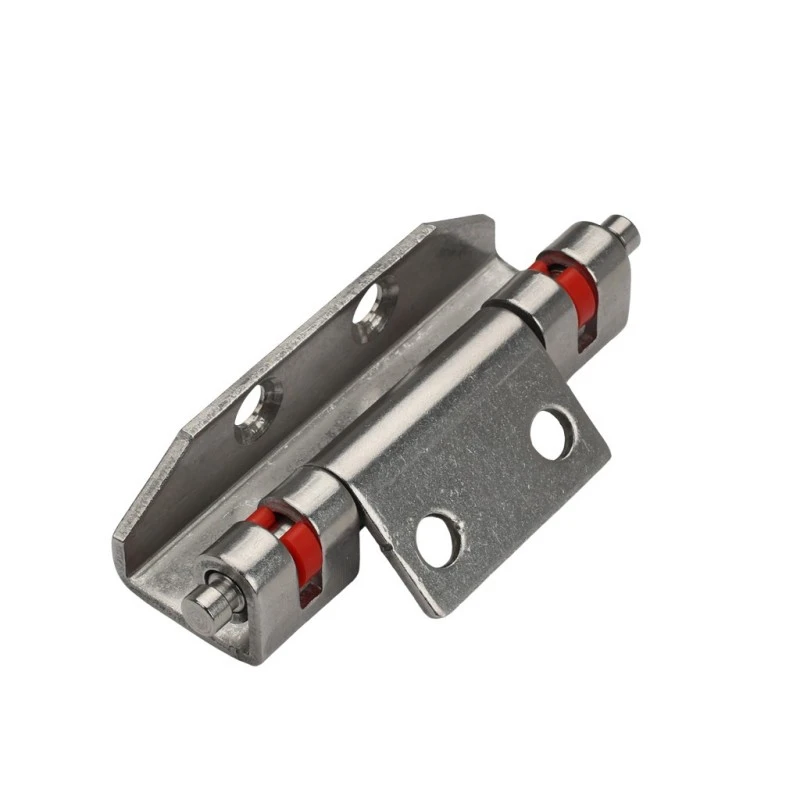

Helt skjult hengsel i rustfritt stål

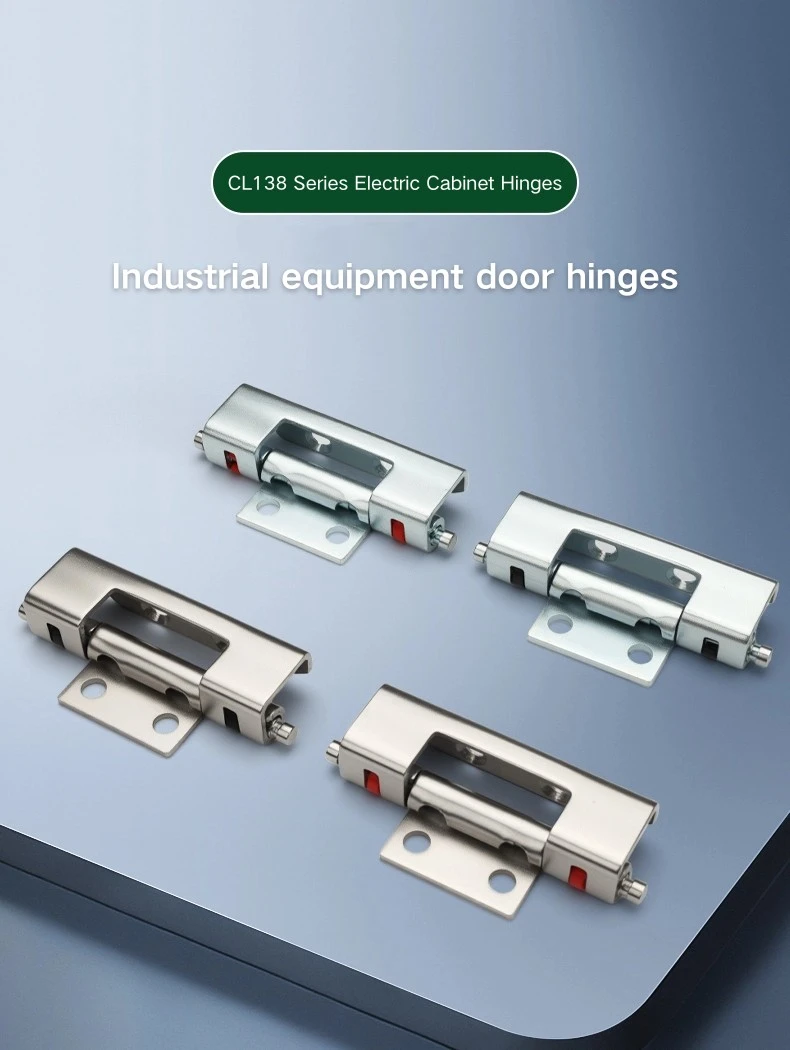

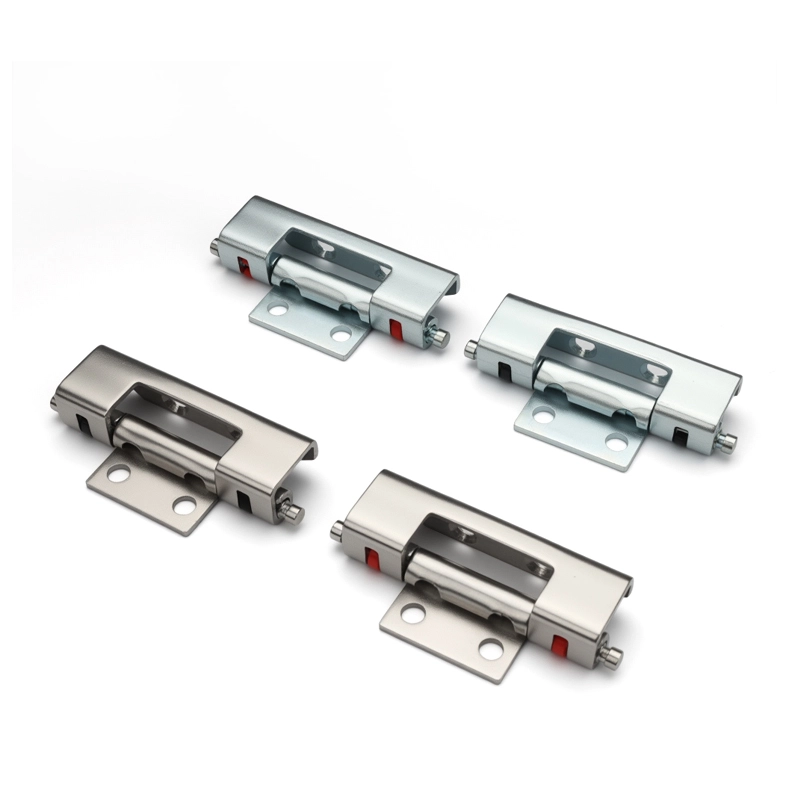

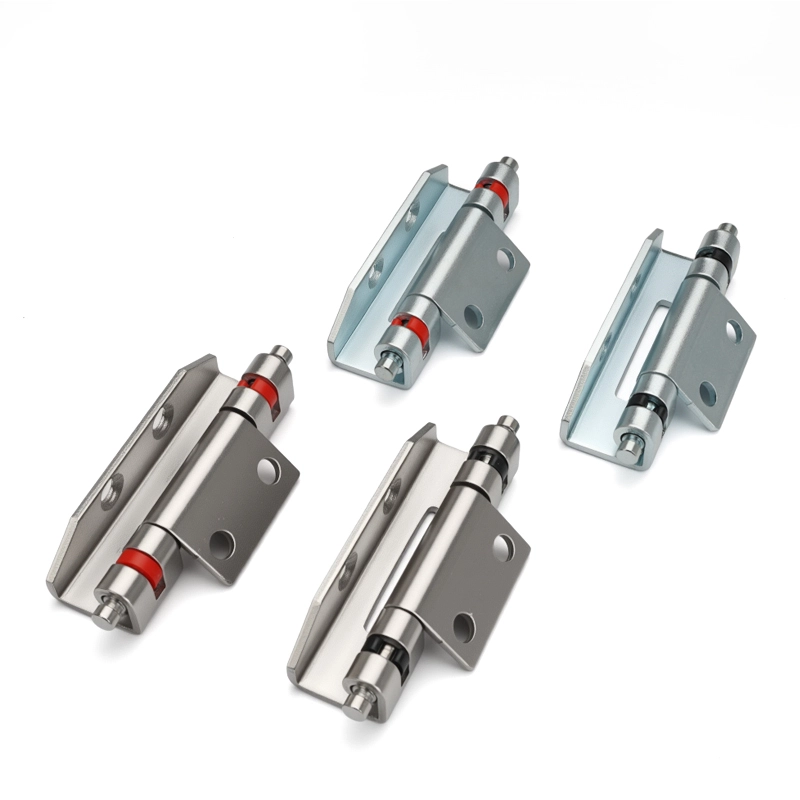

For grossistinnkjøp av skjulte skaphengsler fra Yitai Lock, dekker det fullstendig skjulte rustfritt stålhengslet CL138 fire varianter over to materialer og to klemfarger. Versjonene i rustfritt stål er det naturlige valget for skap i fuktige eller korrosive miljøer, mens alternativene i karbonstål fungerer godt for standard innendørs distribusjonsskap. Klemmefarge - svart eller rød - er en visuell forskjell i stedet for en funksjonell, så valget der avhenger av preferanser eller matching av eksisterende skaputstyr.

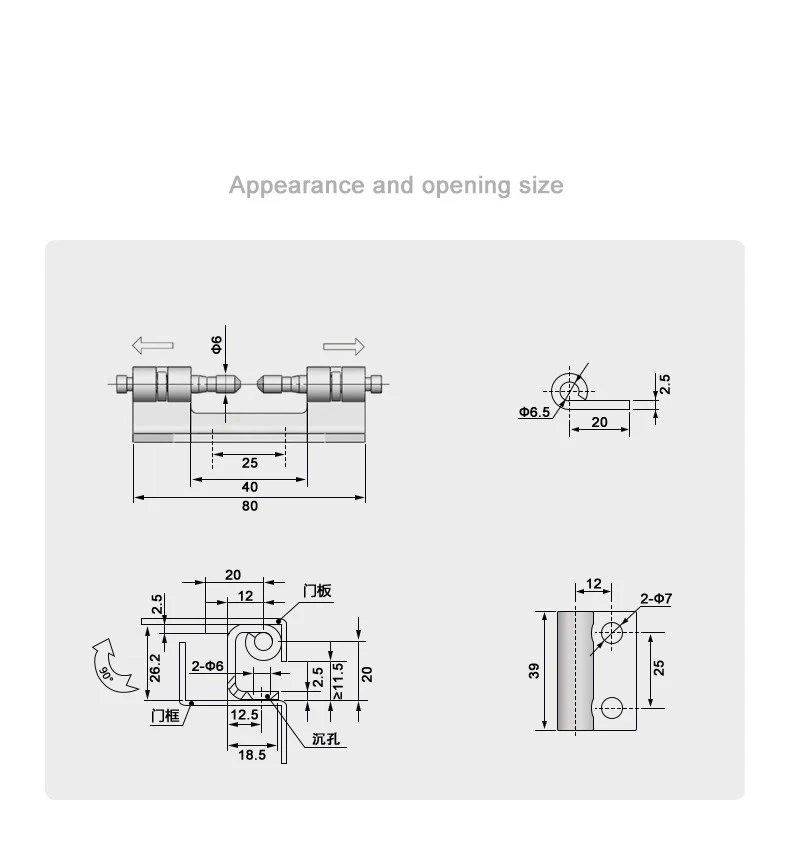

Struktur og dimensjoner

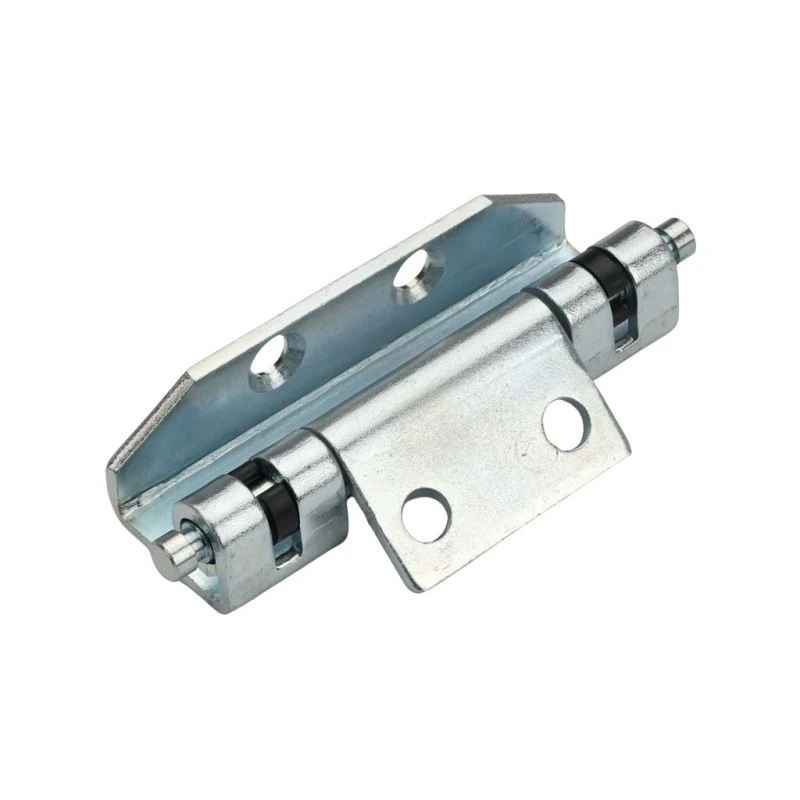

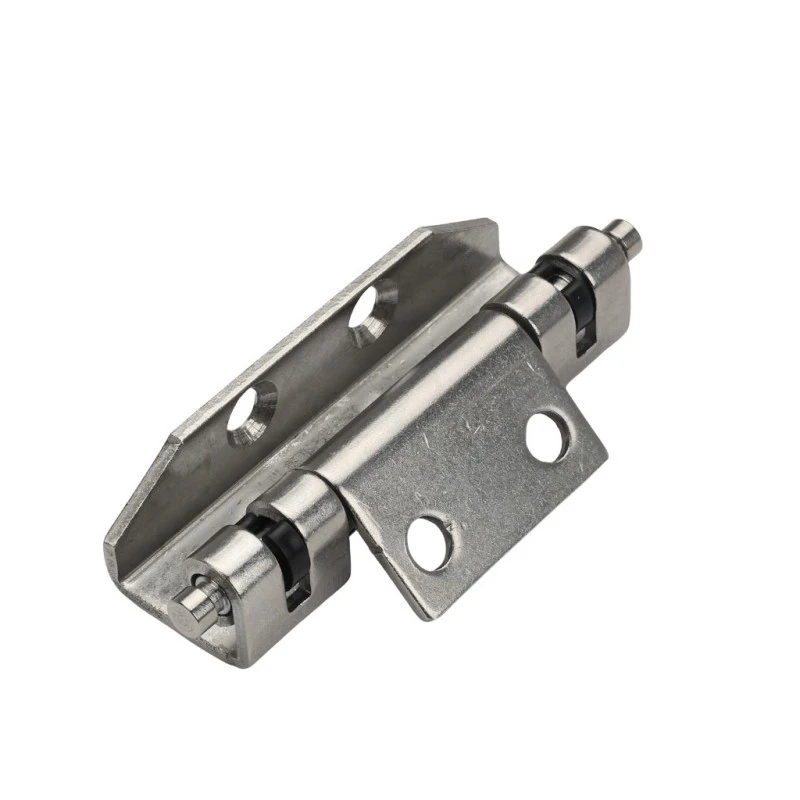

Det fullstendig skjulte hengslet i rustfritt stål har en total lengde på 80 mm, med hengselkroppen løpende 40 mm og et 25 mm indre spenn mellom de to endene. Tønnediameteren er Φ6 mm, og de to løpeseksjonene strekker seg hver utover fra senterkroppen, og gir hengslet sin karakteristiske manualprofil. Klemmeenheten sitter i tønneendene og er det som holder hengslet i inngrep med dørkarmkanalen.

Monteringsplaten til det fullstendig skjulte hengslet i rustfritt stål er 39 mm høyt og 25 mm bredt, med to Φ7 mm monteringshull med en avstand på 12 mm fra kanten. Rammesiden viser en total dybde på 18,5 mm med en 12,5 mm base, to Φ6 mm tønnehull og en forsenket utsparing på ≥11,5 mm. Φ6,5 mm klempinnen sitter 2,5 mm stolt av bladflaten med en inngrepslengde på 20 mm.

Installasjon og montering

Det fullstendig skjulte hengslet i rustfritt stål monteres ved sveising - monteringsplaten er sveiset til dørpanelet og hengselkroppen griper inn i rammekanalen under montering. 90°-åpningen betyr at døren svinger til en rett vinkel fra skapflaten, som dekker standard tilgangskrav for de fleste distribusjons- og kontrollskapkonfigurasjoner.

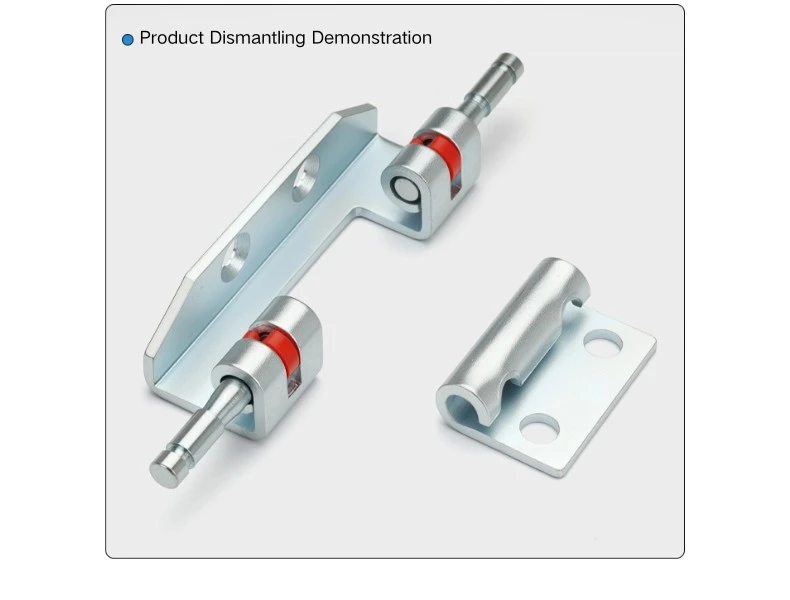

Når det er sveiset inn, sitter det fullstendig skjulte hengslet i rustfritt stål forsenket i rammeprofilen slik at trommelen og klemmeenheten er skjult fra utsiden. Klemmemekanismen ved hver tønneende låser hengslet inn i rammekanalen og kan frigjøres for fjerning av dør ved behov. Dette skjulte inngrepet er også det som gjør hengslet kompatibelt med Rittals skaprammesystemer, hvor kanalgeometrien passer til denne typen innfelt hengselmontering.

Materiale og klemmealternativer

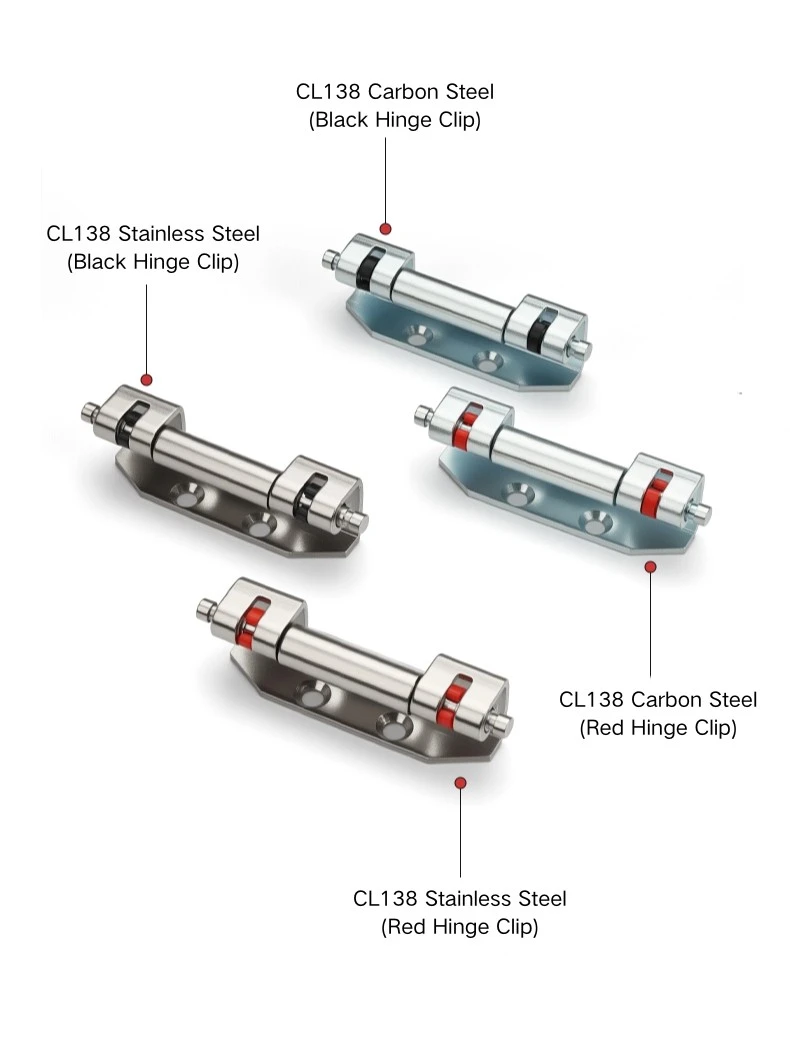

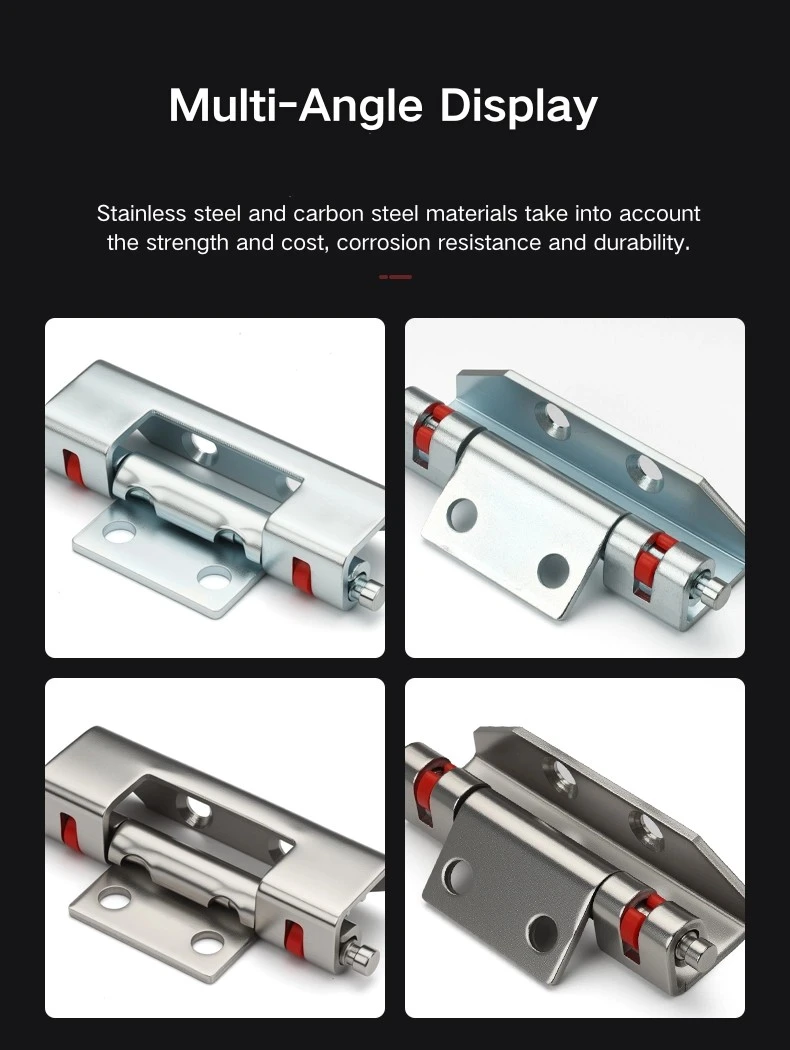

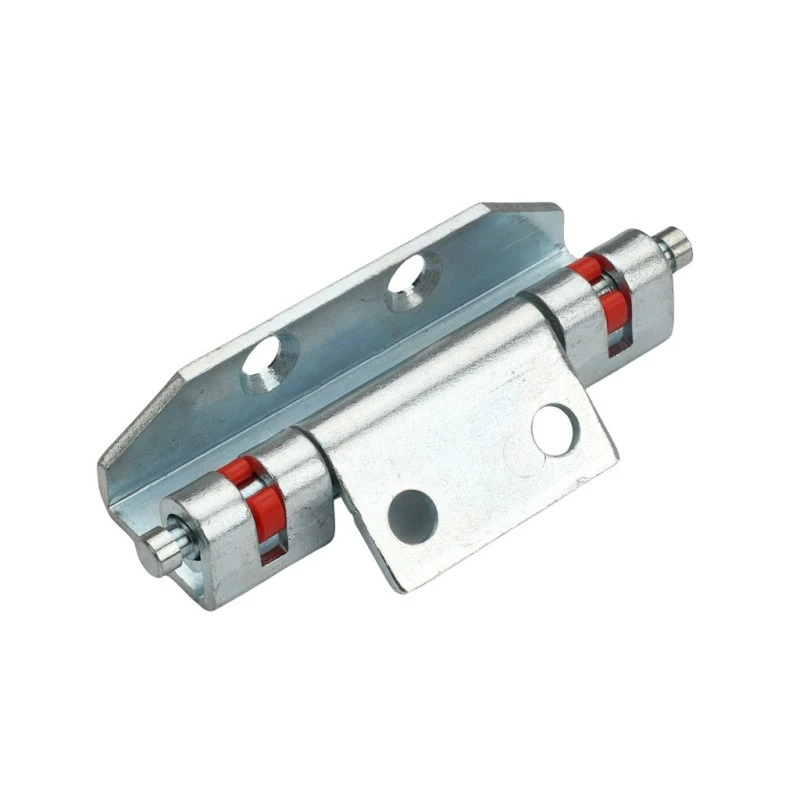

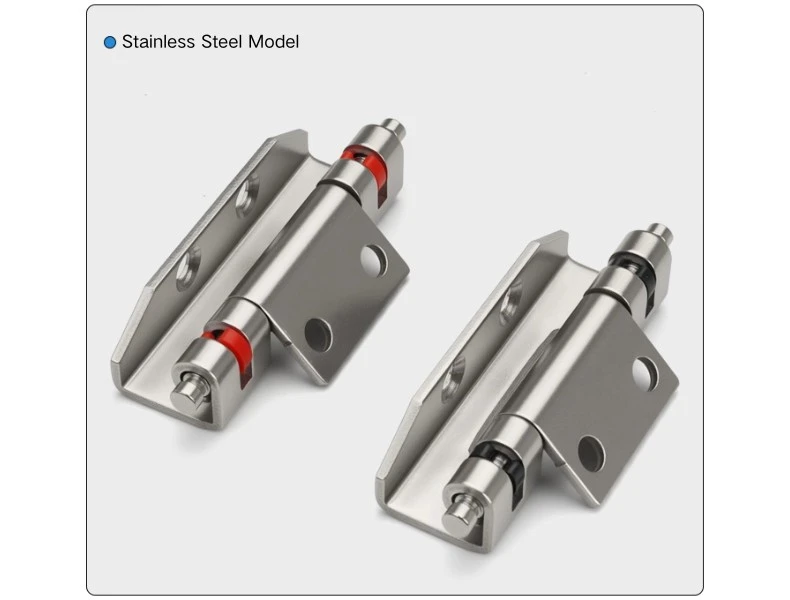

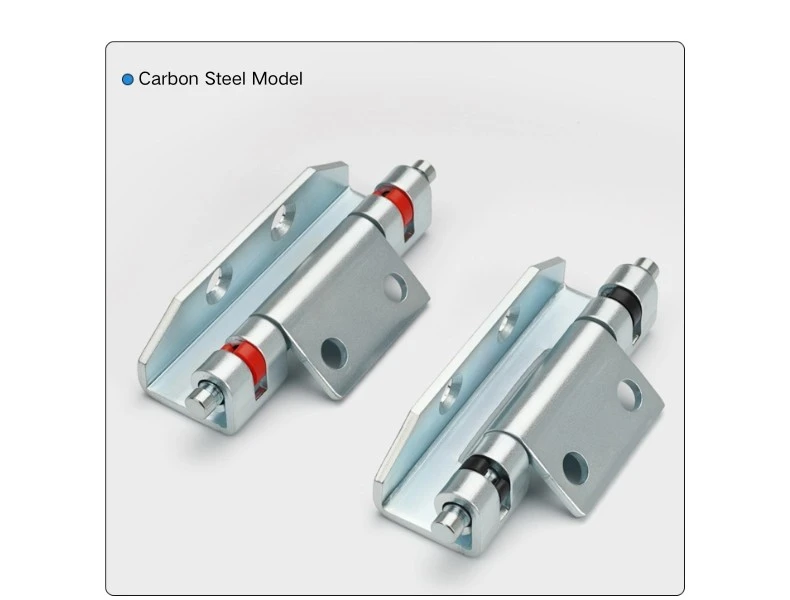

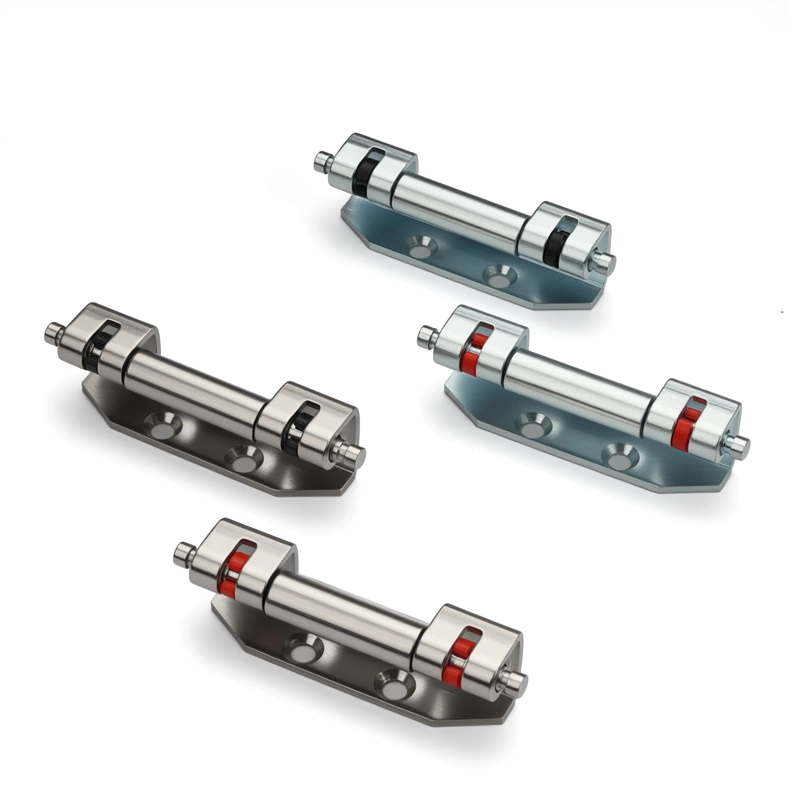

Helt skjult rustfritt stålhengsel er tilgjengelig i karbonstål og rustfritt stål, med svart eller rød klemfarge på tvers av begge materialene - fire varianter totalt. Versjonen av rustfritt stål passer bedre for skap i fuktige rom, utendørs installasjoner eller miljøer hvor korrosjonsbestandighet er viktig over tid. Karbonstål passer til tørre innendørs skapapplikasjoner der finishkravene er mer standard.

Klemmefargen på det fullstendig skjulte hengslet i rustfritt stål - svart eller rødt - er en kosmetisk forskjell uten forskjell i materiale eller lastekapasitet mellom de to. Røde klemmer brukes noen ganger som en visuell indikator på spesifikke skaplinjer eller for å skille hengselposisjoner på kabinetter med flere dører; svarte klemmer er den vanligste standarden. Uansett er ytelsen identisk.

Applikasjonsscenarier

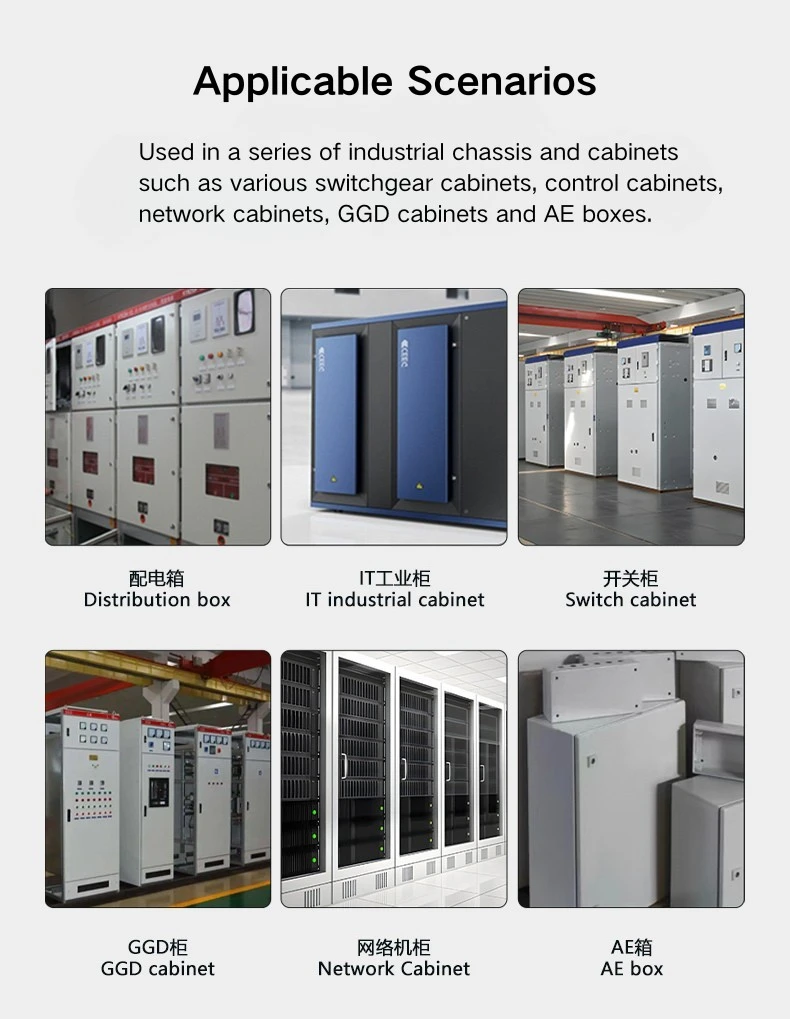

Det fullstendig skjulte hengslet i rustfritt stål brukes på distribusjonsskap, kontrollutstyrskapsler og bryterpaneler der det er behov for et flatt, maskinvarefritt utvendig dør. Den fullstendig skjulte profilen holder hengslet ute av syne når døren er lukket, noe som passer til skap installert på synlige steder - serverrom, kontrollrom eller offentlige bruksrom - der eksponert hengselutstyr ville se malplassert ut.

Kompatibilitet med Rittals skaprammer gjør Helt skjult rustfritt stålhengsel til et enkelt drop-in-alternativ for produsenter eller integratorer som allerede jobber med det rammesystemet. Varianten av rustfritt stål håndterer korrosjonskravene til utendørs eller høyfuktighetsskap, og karbonstålalternativet dekker hoveddelen av standard innendørs distribusjonsskap hvor både kostnads- og miljøforhold er moderate.

FAQ

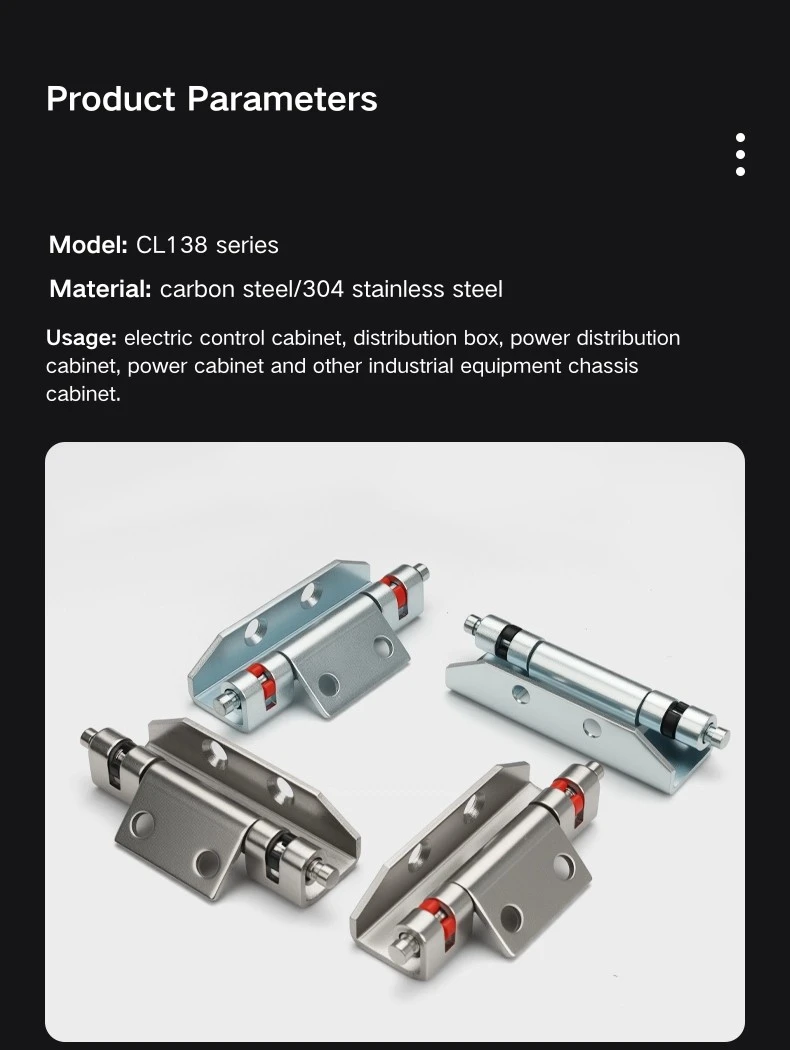

Q1: Hvilke varianter er tilgjengelige for CL138?

CL138 kommer i fire varianter: karbonstål med sort klemme, karbonstål med rød klemme, rustfritt stål med sort klemme og rustfritt stål med rød klemme. Klemmefargen er kun kosmetisk - det er ingen funksjonell forskjell mellom svart og rødt.

Q2: Hva er åpningsvinkelen til CL138?

Det skjulte hengslet CL138 åpner til 90°, som dekker standard tilgangskrav for fordelerskap og dører til styringsskap.

Q3: Hvordan er CL138 installert?

CL138 er sveiset - monteringsplaten er sveiset til dørpanelet under skapfabrikasjon, og hengselkroppen går i inngrep med rammekanalen. Det er ikke noe skrumonteringsalternativ for denne modellen.

Q4: Er CL138 kompatibel med Rittal-skap?

Ja, det skjulte hengslet CL138 er kompatibelt med Rittals skaprammer. Hengselkanalinngrepsgeometrien passer til Rittals rammeprofil.

Q5: Hva indikerer klemmefargene?

Svarte og røde klemmer er kun fargevarianter - materialet og lastekapasiteten er den samme for begge. Rød brukes noen ganger som en visuell indikator for å skille hengselposisjoner eller skaplinjer; svart er det vanligste standardvalget.

Q6: Hvilket materiale bør jeg velge for utendørs kabinetter?

Den rustfrie stålversjonen av CL138 er det riktige valget for utendørs skap, fuktige miljøer eller installasjoner der korrosjonsbestandighet er et langsiktig krav. Karbonstål passer til standard innendørs distribusjonsskapapplikasjoner.
