Trippelbøyd hengsel for industriskap

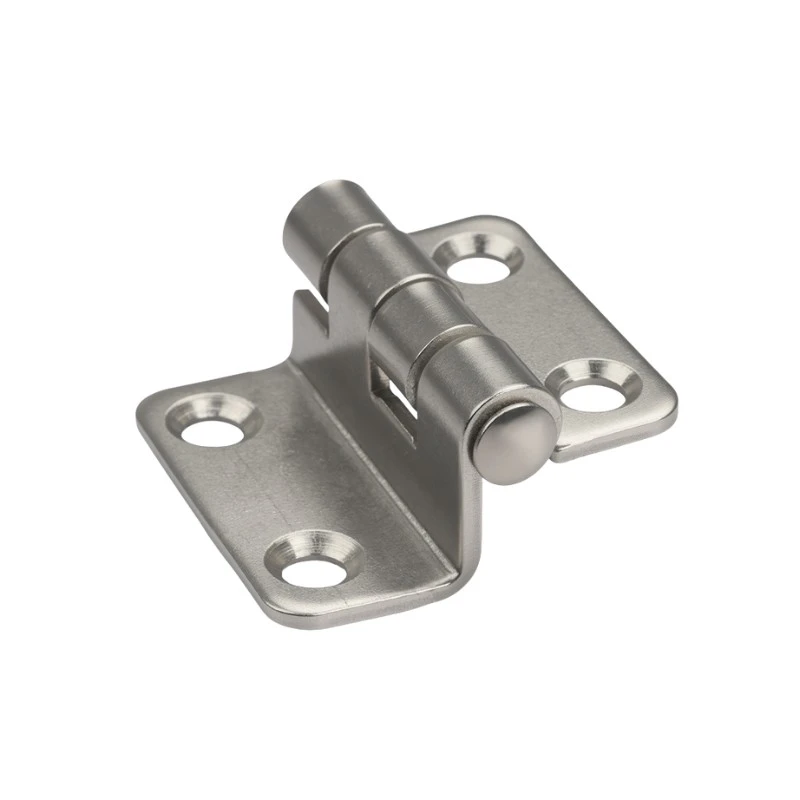

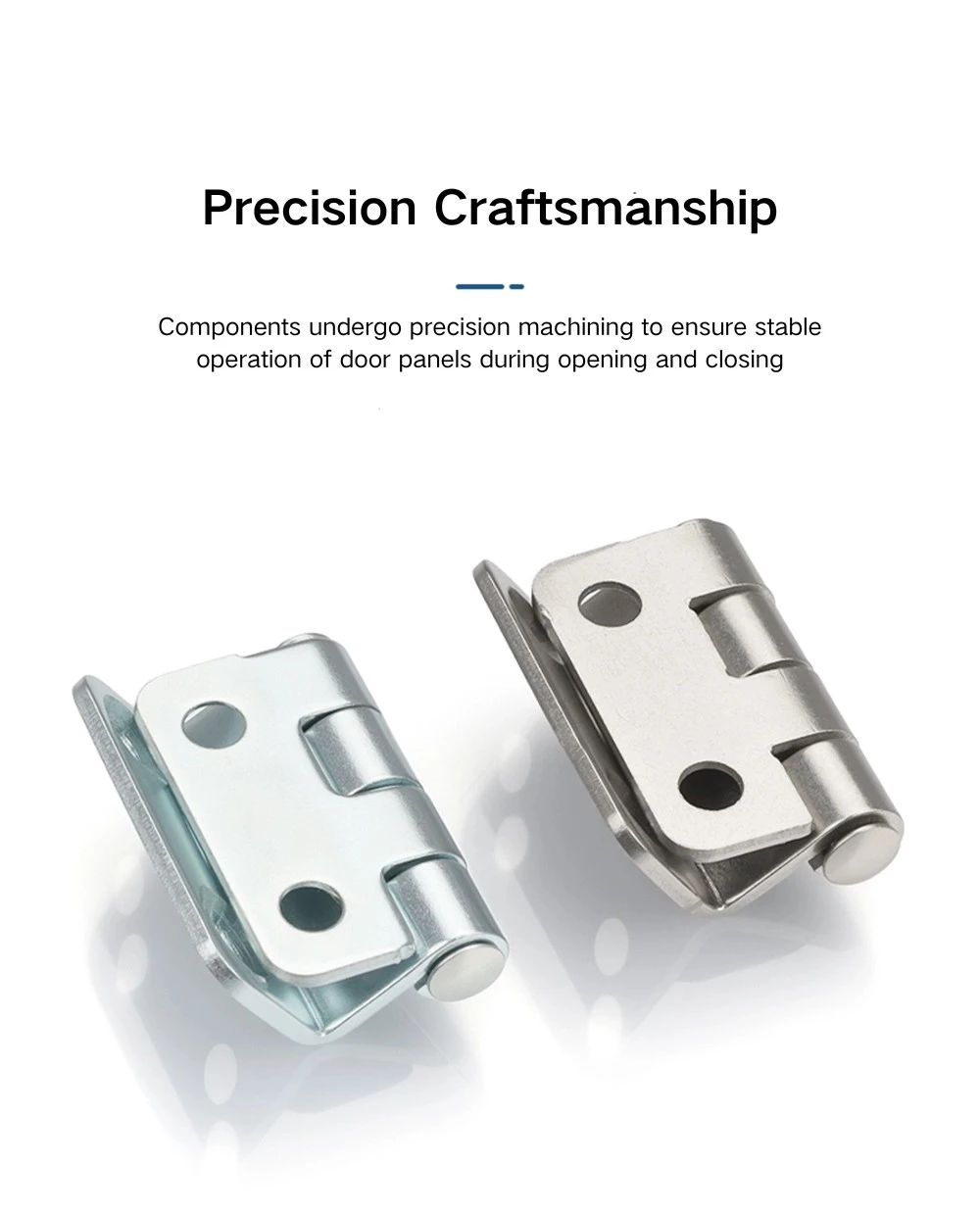

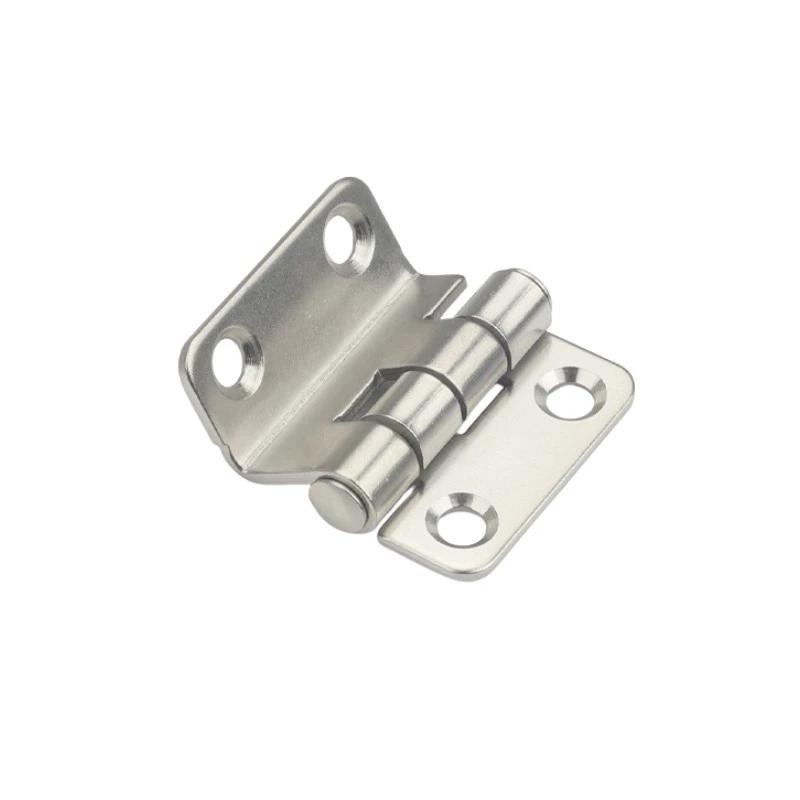

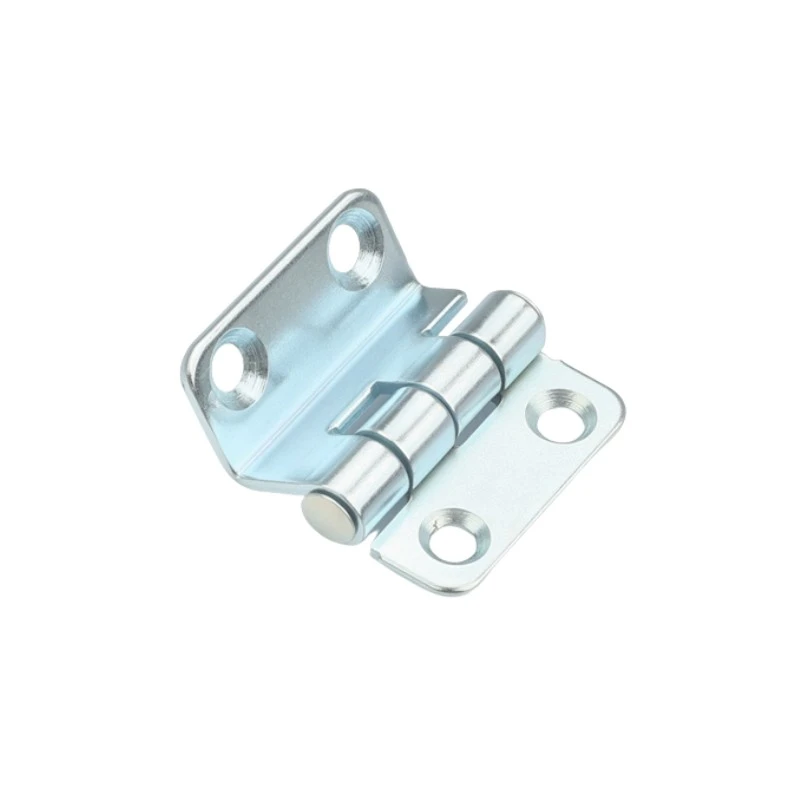

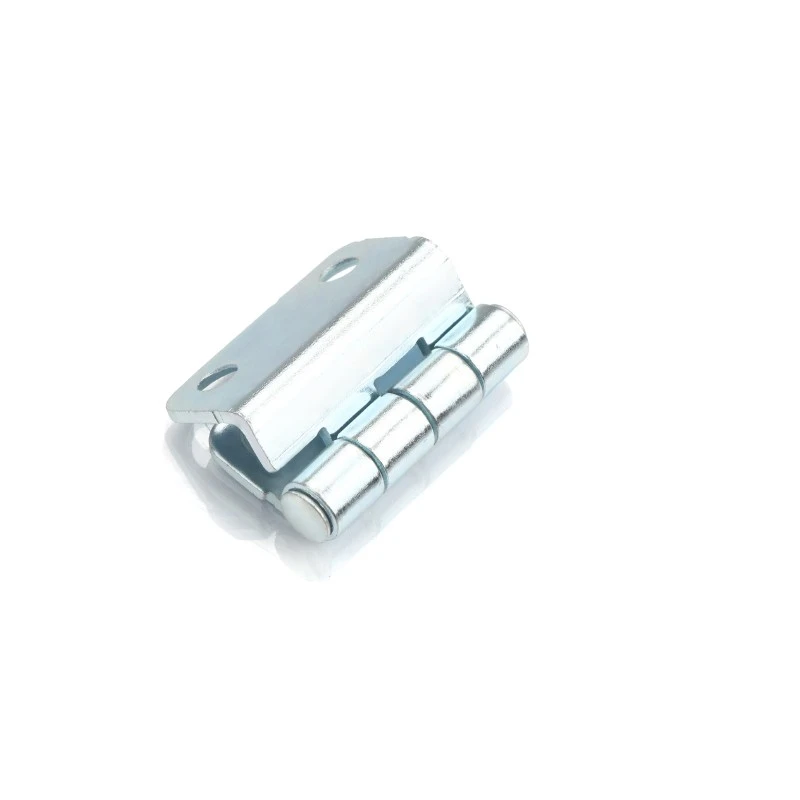

De engrosinnkjøpte industrielle skaphengslene fra Yitai Lock vil finne at Triple-Bend Hinge for Industrial Cabinets CL252 er én størrelse, på 38 × 37 mm – kompakt nok for mindre skapdører der et hengsel i full størrelse ser malplassert ut. Den trippelbøyde formen gir hvert blad en avtrappet profil, som er det som lar hengslet klare dørkanten og karmleppen uten å binde seg når døren svinger. Φ5 mm tønnen går gjennom alle tre knokene og holder pivoten stabil under vanlig dørsykling.

Struktur og dimensjoner

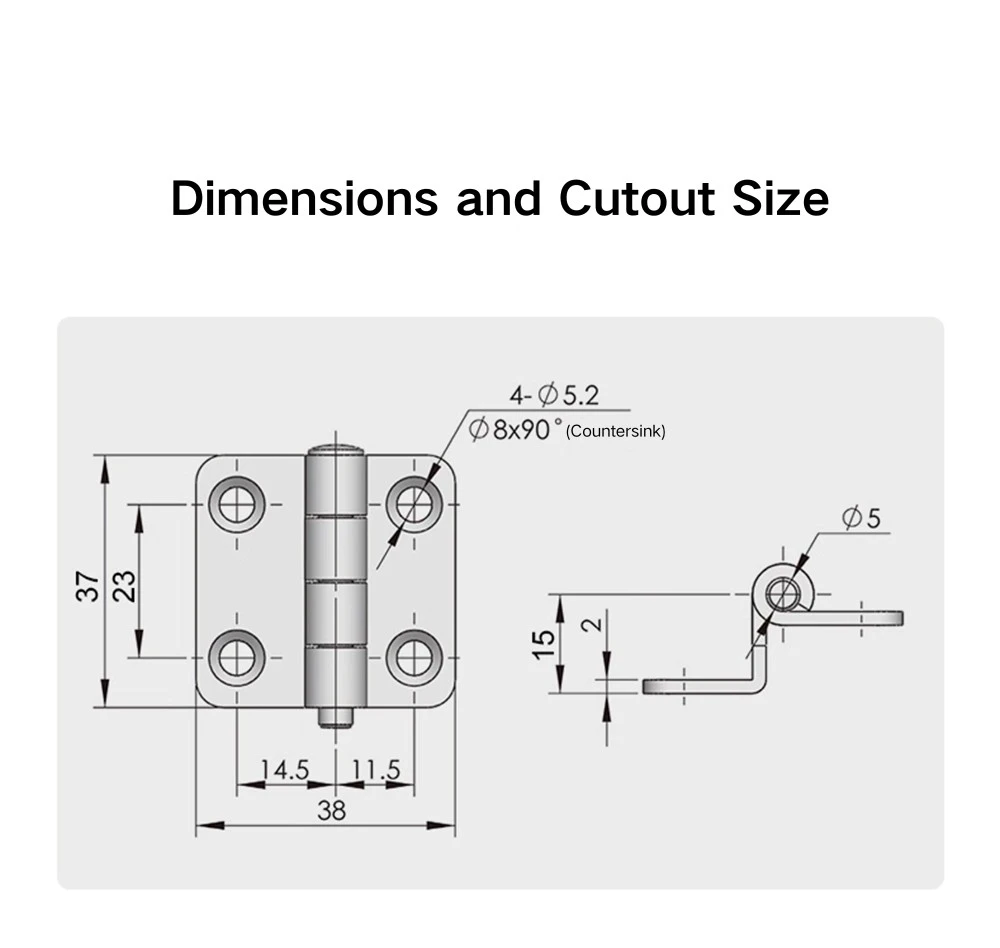

Triple-Bend-hengslet for industriskap måler 38 mm bredt og 37 mm høyt totalt sett, med en knokespenn på 23 mm i midten. De to bladene er asymmetriske – det bredere bladet er 14,5 mm og det smalere bladet er 11,5 mm – noe som betyr at hengslet ikke er vendbart mellom dør og karm uten å bytte side. Tønnediameteren er Φ5 mm, og sideprofilen viser en totalhøyde på 15 mm med et 2 mm trinn ved bøyningen, noe som gir bladet sin forskjøvede form.

Hvert blad på Triple-Bend Hinge for Industrial Cabinets har to monteringshull: Φ5,2 mm diameter med en Φ8×90° forsenking, for totalt fire festepunkter. Den forsenkede profilen lar flathodede skruer sitte i flukt med bladoverflaten, så det er ingen maskinvare som står stolt over hengselflaten etter installasjon. Skrulengde bør velges basert på dørpanel og karmtykkelse på monteringsstedet.

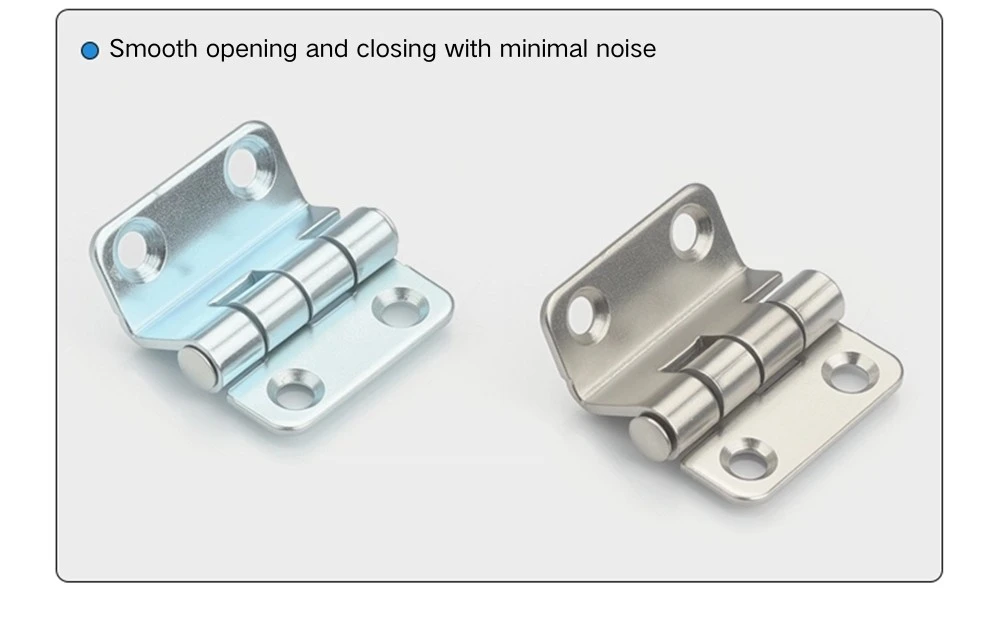

Overflatebehandling og materiale

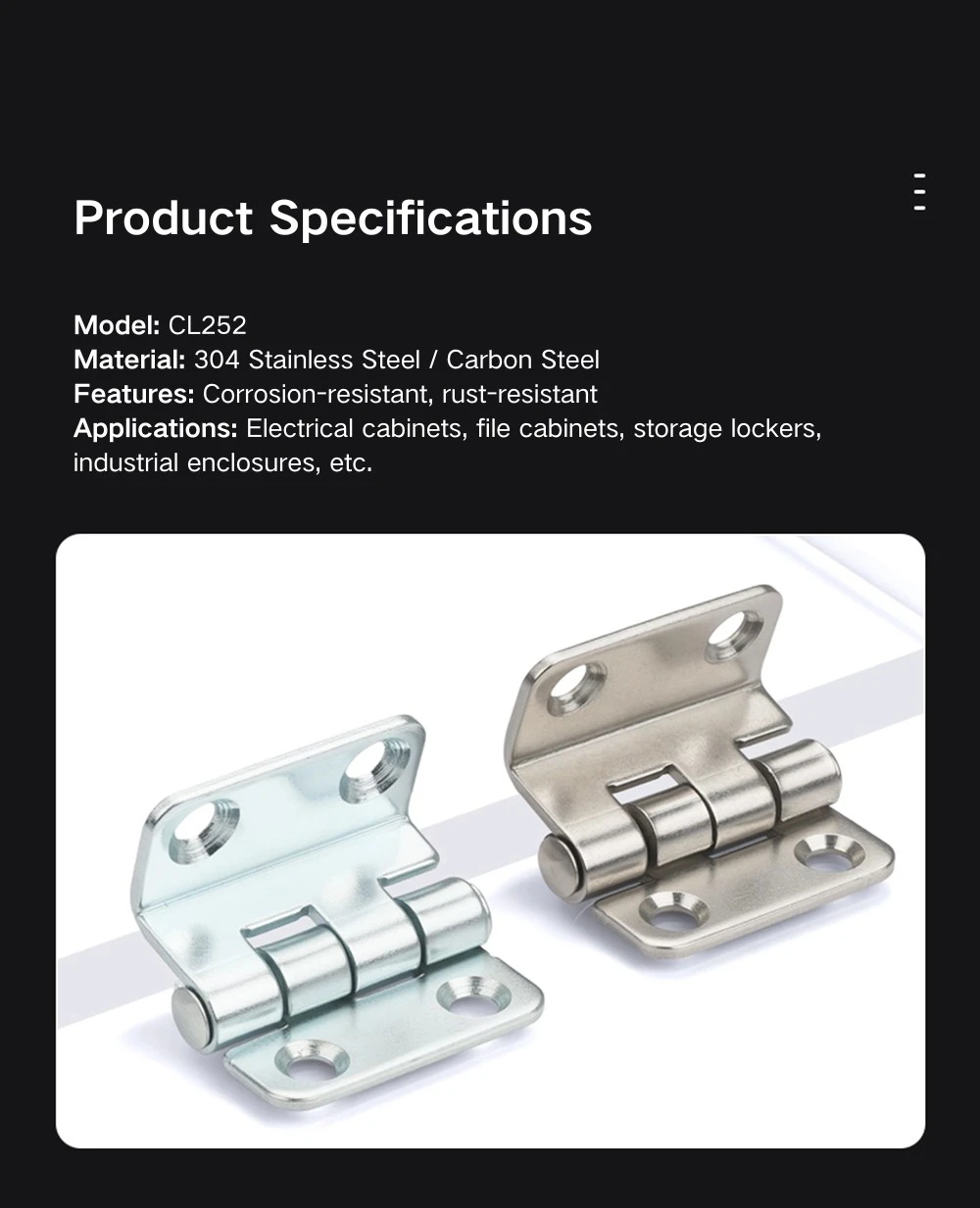

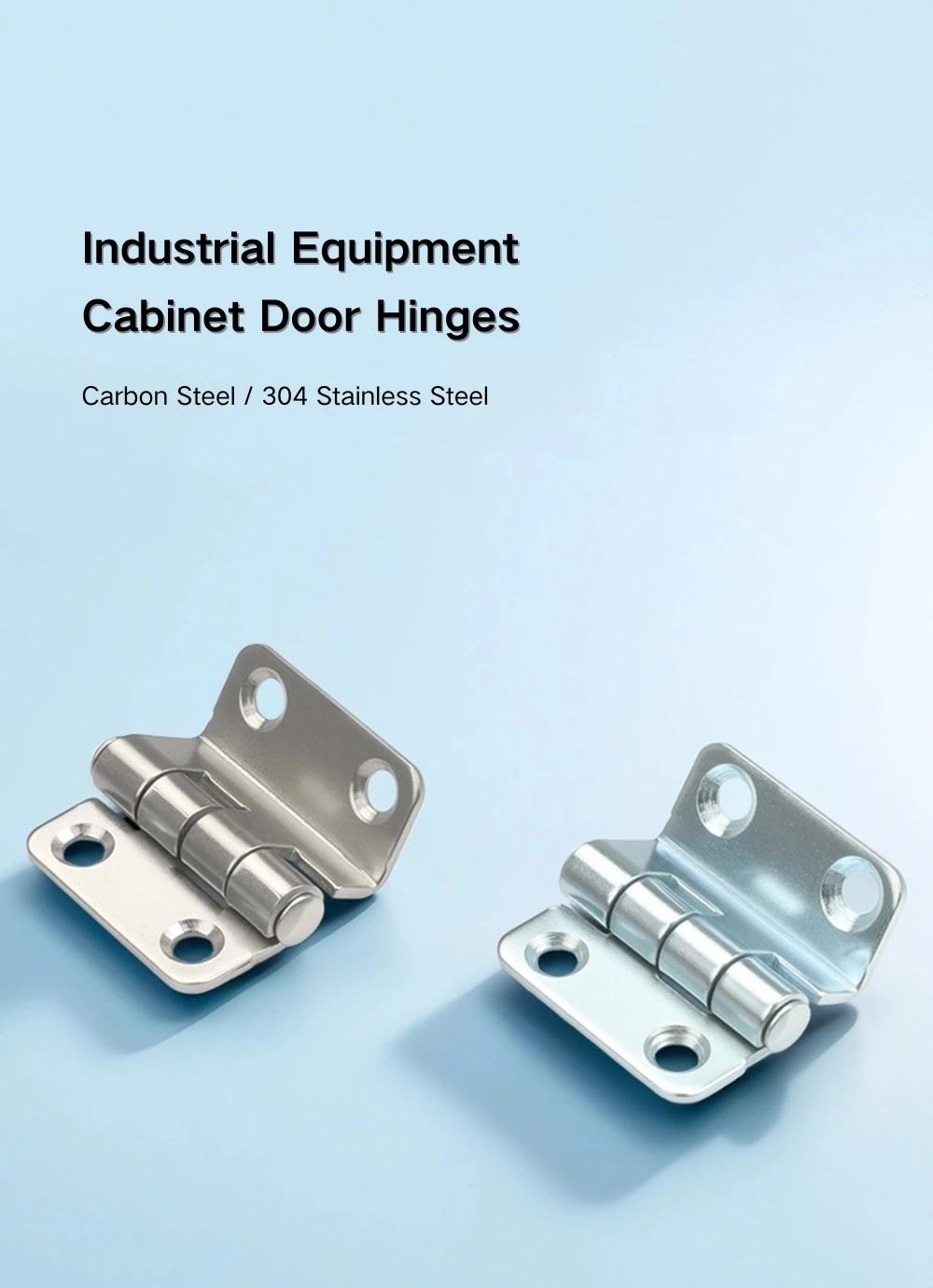

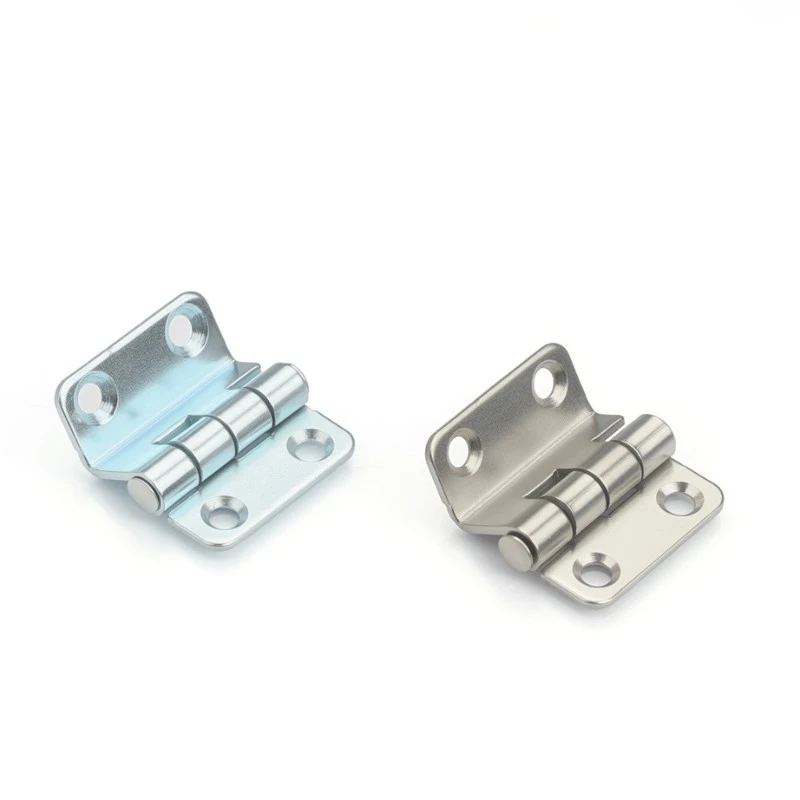

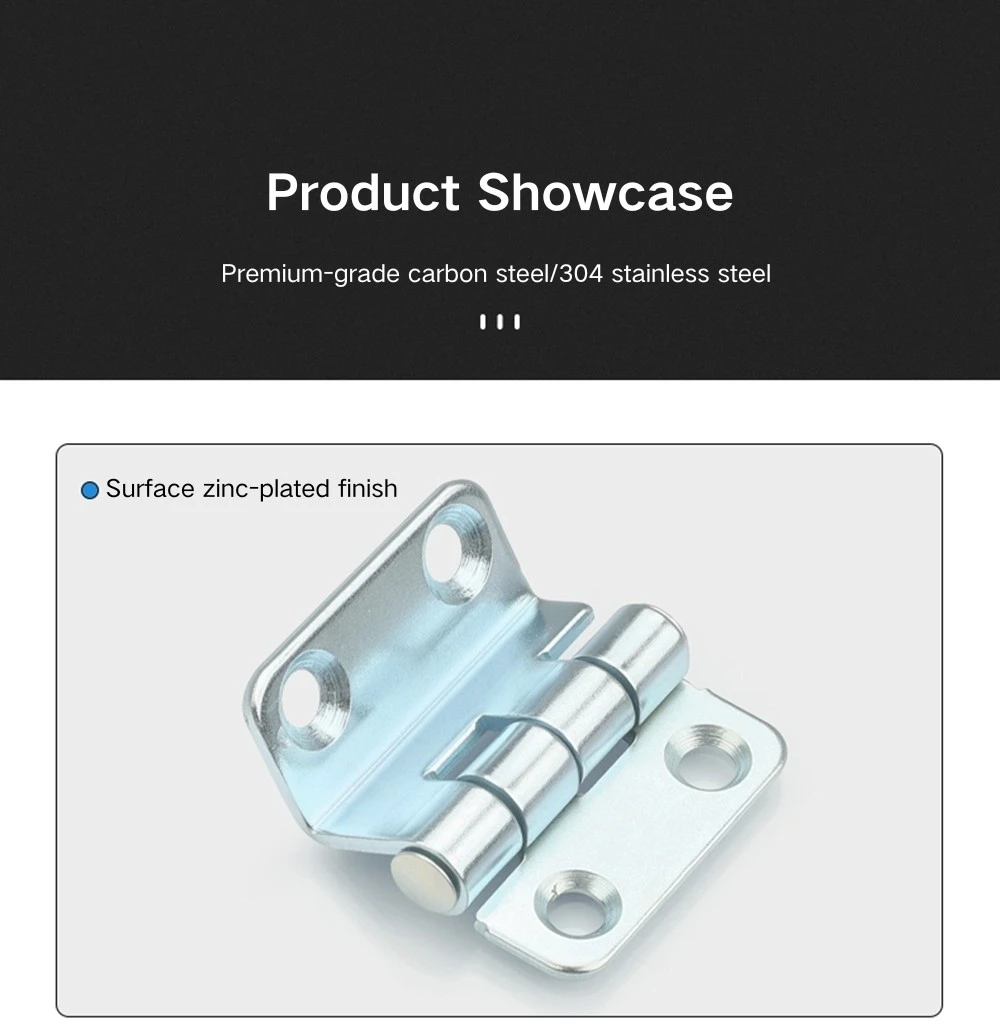

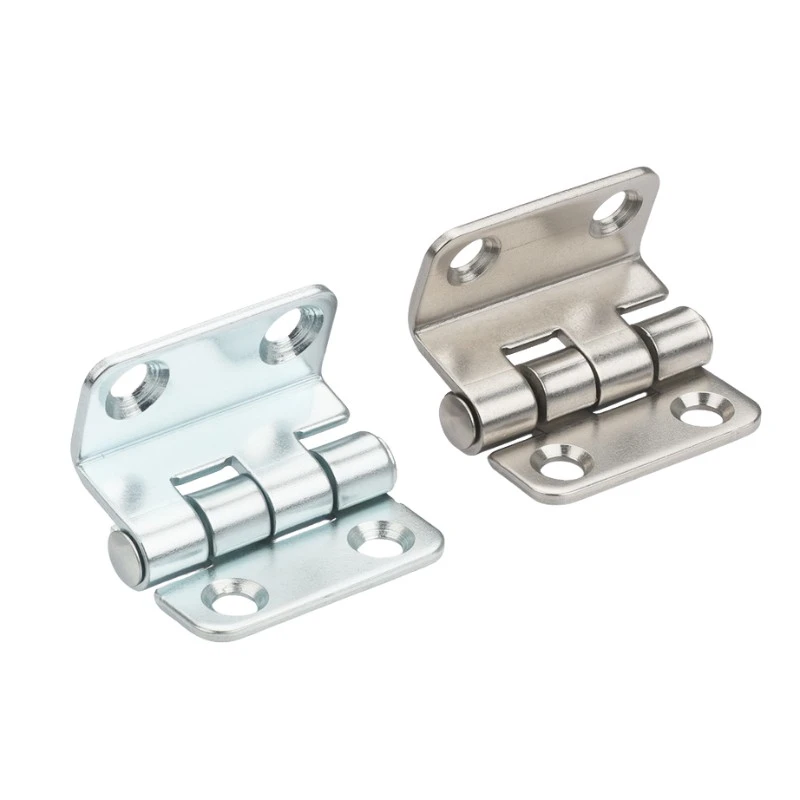

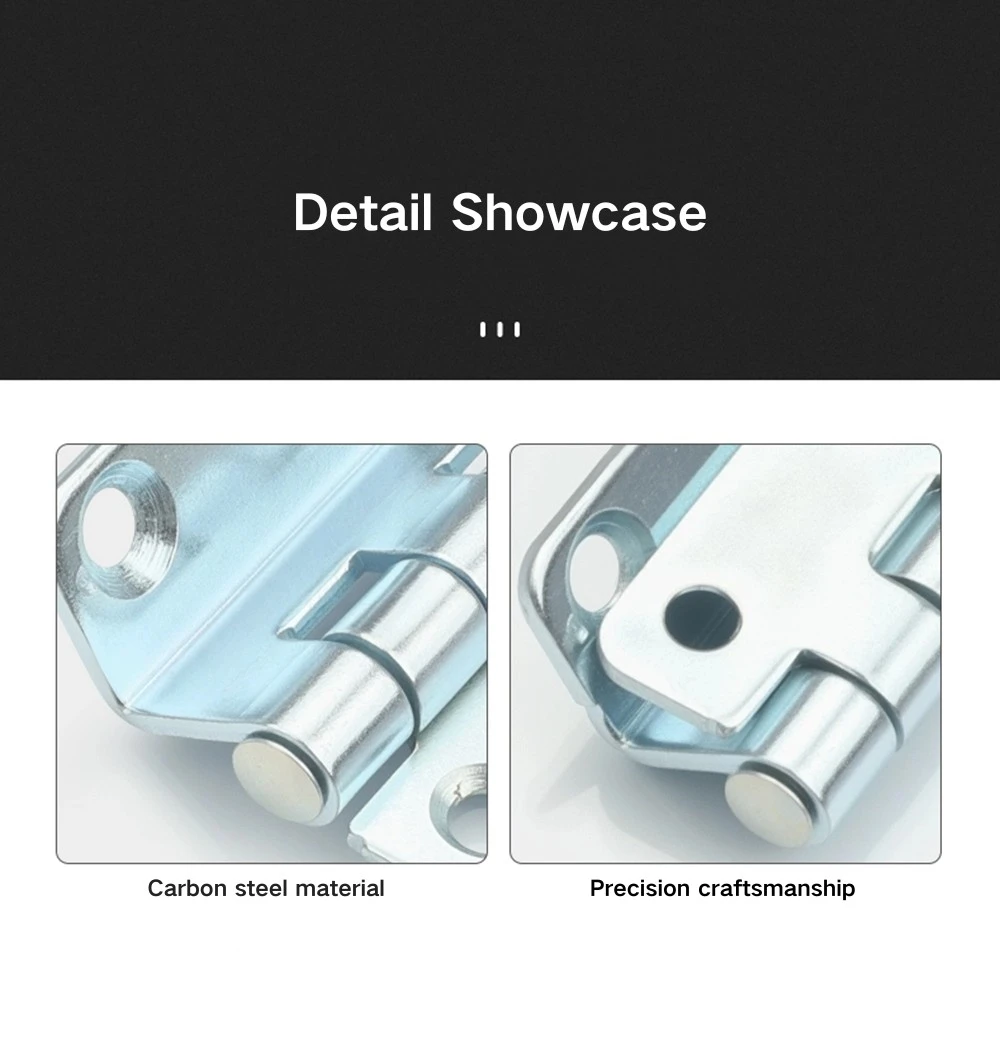

Triple-Bend Hinge for industriskap er tilgjengelig i to materialalternativer. Versjonen av karbonstål har en galvanisert finish som gir korrosjonsbeskyttelse for standard innendørs skapmiljøer - fordelingstavler, kontrollpaneler og utstyrsskap i tørre eller klimakontrollerte rom. Det er det mer vanlige valget for generelle industrielle skapapplikasjoner der både kostnads- og korrosjonskrav er moderate.

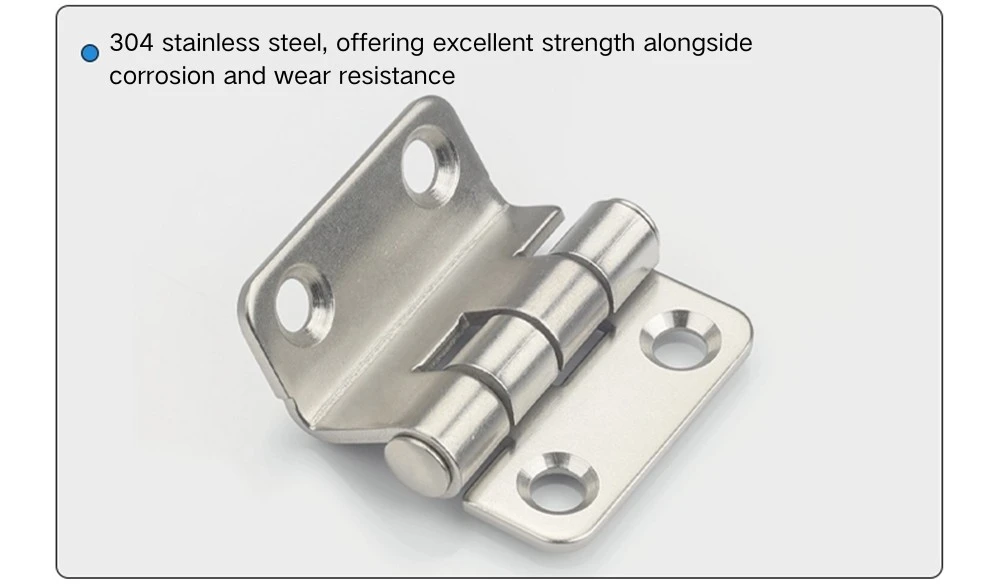

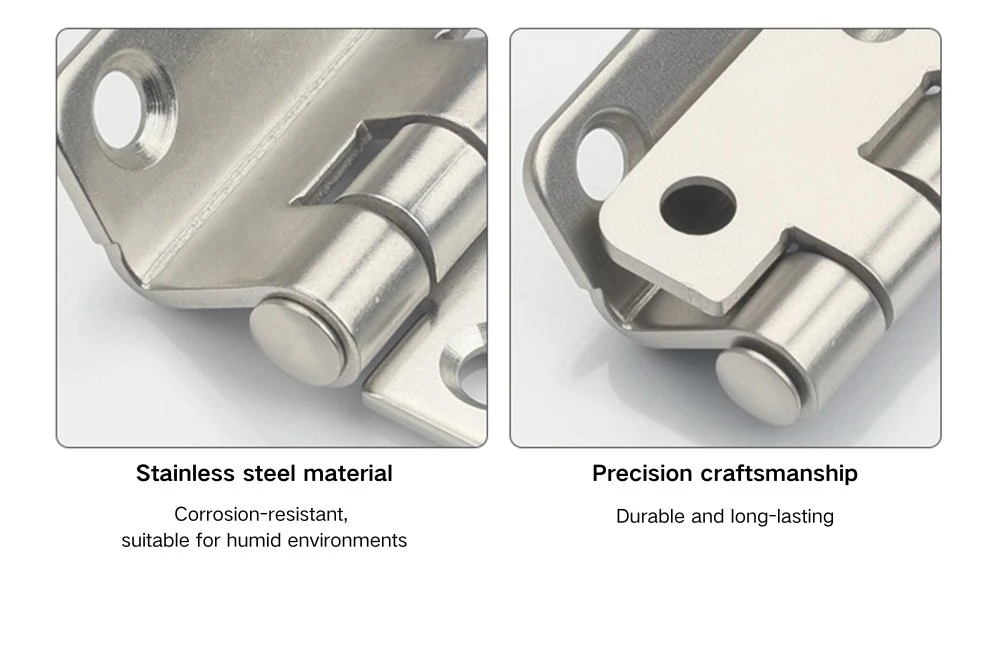

304 rustfritt stål Triple-Bend Hinge for Industrial Cabinets går gjennom vibrerende polering, som gir en jevn matt overflate ved å tumle delene for å fjerne grader og skarpe kanter. Dette er ikke en børstet eller speilfinish – resultatet er et lite glanset, ensartet utseende egnet for industriell bruk. Den rustfrie versjonen er det riktige valget for skap i fuktige miljøer, utendørs installasjoner eller hvor som helst den galvaniserte karbonstålfinishen ikke ville holde seg over tid.

Applikasjonsscenarier

Triple-Bend Hinge for Industrial Cabinets er en praktisk passform for elektriske distribusjonspaneldører, koblingsskap og skapdører til industrielt utstyr der et kompakt, skrumontert hengsel med 90° åpningsvinkel er det som trengs. Det lille fotavtrykket fungerer godt på lettere skapdører og kabinetter der et stort hengsel ikke står i forhold til dørstørrelsen.

Den eneste skrumonteringen på Triple-Bend Hinge for Industrial Cabinets gjør den også egnet for skapprodusenter som ikke sveiser hengsler under fabrikasjon - de fire forsenkede festepunktene går direkte inn i dørpanelet og karmen uten ekstra forberedelse. Åpningsvinkelen på 90° er nok for de fleste paneltilgangskrav, og det flush skruesetet holder dørflaten ren når hengslet er montert.

FAQ

Q1: Hva er dimensjonene til CL252-hengslet?

CL252 er 38 mm bred og 37 mm høy totalt, med et knokespenn på 23 mm. De to bladene er asymmetriske - 14,5 mm på den ene siden og 11,5 mm på den andre. Tønnediameteren er Φ5 mm.

Q2: Hvordan er CL252 installert?

Installasjonen skjer kun ved skrumontering - ingen sveising. Hvert blad har to Φ5,2 mm forsenkede hull (Φ8×90°), som gir fire festepunkter totalt. Flathodeskruer sitter i flukt med bladoverflaten etter montering.

Q3: Hvilke materialer er tilgjengelige?

CL252 kommer i galvanisert karbonstål og 304 rustfritt stål med en vibrerende polert finish. Karbonstål passer til innendørs, tørre miljøer; Rustfritt stål er det bedre valget for bruk i fuktige eller utendørs kabinetter.

Q4: Hva er vibrerende polering?

Vibrerende polering er en tumlingsprosess som fjerner grader og skarpe kanter fra delens overflate, og etterlater en jevn matt finish med lav glans. Det er ikke en børstet eller speilfinish. På versjonen CL252 i rustfritt stål gir den et jevnt industrielt utseende uten reflekterende eller retningsbestemte overflatemerker.

Q5: Er de to bladene utskiftbare mellom dør og karm?

Nei - bladene er asymmetriske (14,5 mm og 11,5 mm), så de bredere og smalere sidene er faste. Sørg for å orientere hengslet med riktig blad mot dørpanelet og karmen før du borer eller fester.

Q6: Hvilke skaptyper er CL252 egnet for?

CL252 industriskaphengslet brukes på elektriske distribusjonspaneldører, koblingsskap, styreskapdører og generelt industrielt utstyrsskap - spesielt der et kompakt, skrumontert hengsel er foretrukket og en 90° åpningsvinkel er tilstrekkelig.
